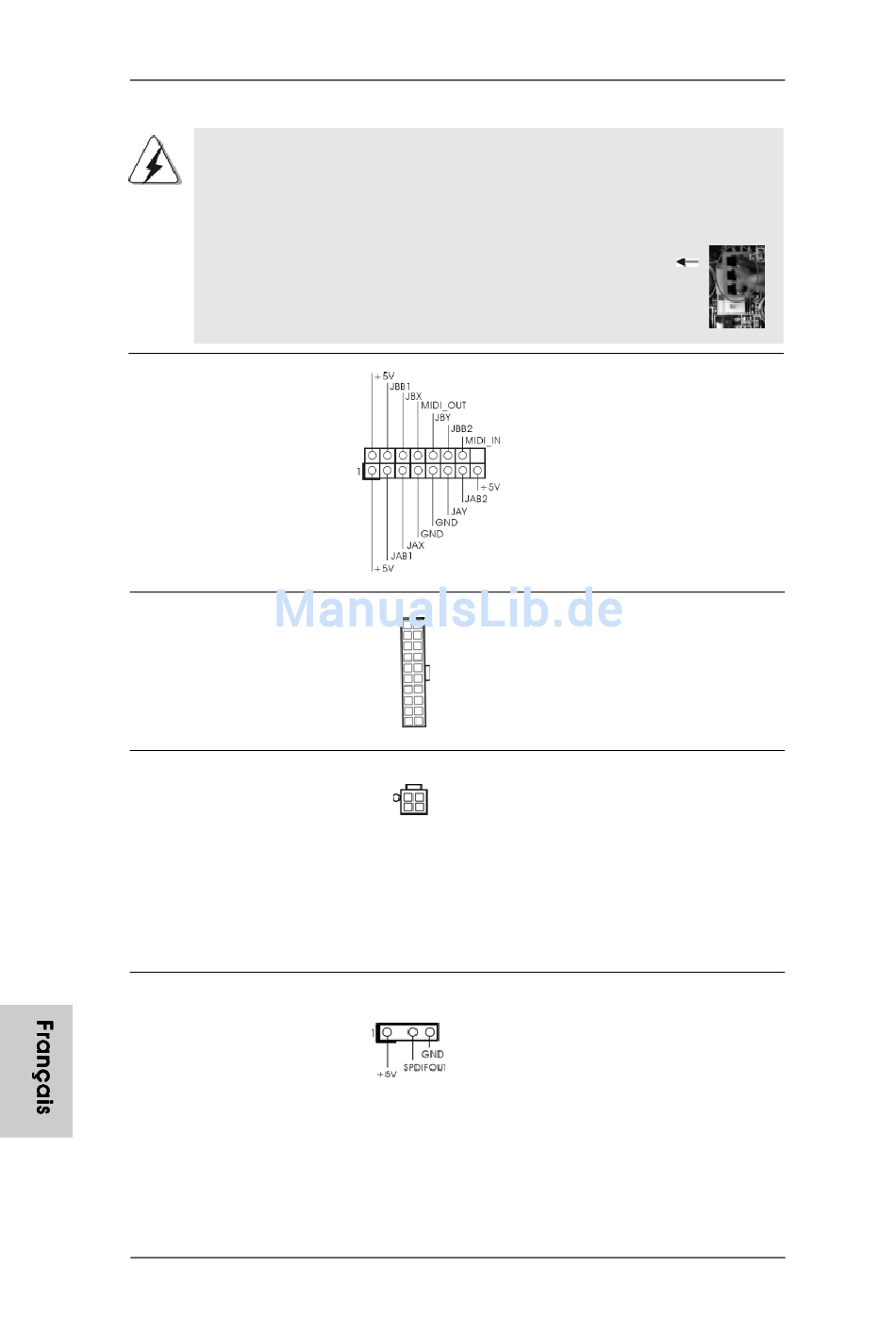

Connecteur jeux
(GAME1 br. 15)
(voir p.2 No. 22)
En-tête d'alimentation ATX
(ATXPWR1 br. 20)
(voir p.2 No. 29)
Connecteur d'alimentation
12V ATX
(ATX12V1 br. 4)
(voir p.2 No. 2)
Connecteur HDMI_SPDIF
(HDMI_SPDIF1 3-pin)
(voir p.2 No. 23)
9 4 9 4 9 4 9 4 9 4
ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur
de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner
même sans la fonction de commande de vitesse du ventilateur. Si vous
prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur
du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches
1-3.
Installation de ventilateur à 3 broches
ASRock 4CoreDual-SATA2 Motherboard
Broches 1-3 connectées
Connectez un câble jeux sur
connecteur si le support pour
port jeux est installée.
Veuillez connecter l'unité
d'alimentation ATX sur cet en-
tête.
Veuillez noter qu'il est nécessaire
de connecter une unité
d'alimentation électrique avec
prise ATX 12V sur ce connecteur
afin d'avoir une alimentation
suffisante. Faute de quoi, il ne
sera pas possible de mettre sous
tension.
Connecteur HDMI_SPDIF,
fournissant une sortie audio
SPDIF vers la carte VGA HDMI,
et permettant au système de
se connecter au un téléviseur
numérique HDMI /un projecteur
/ un périphérique LCD. Veuillez
brancher le connecteur
HDMI_SPDIF de la carte VGA
HDMI sur ce connecteur.
