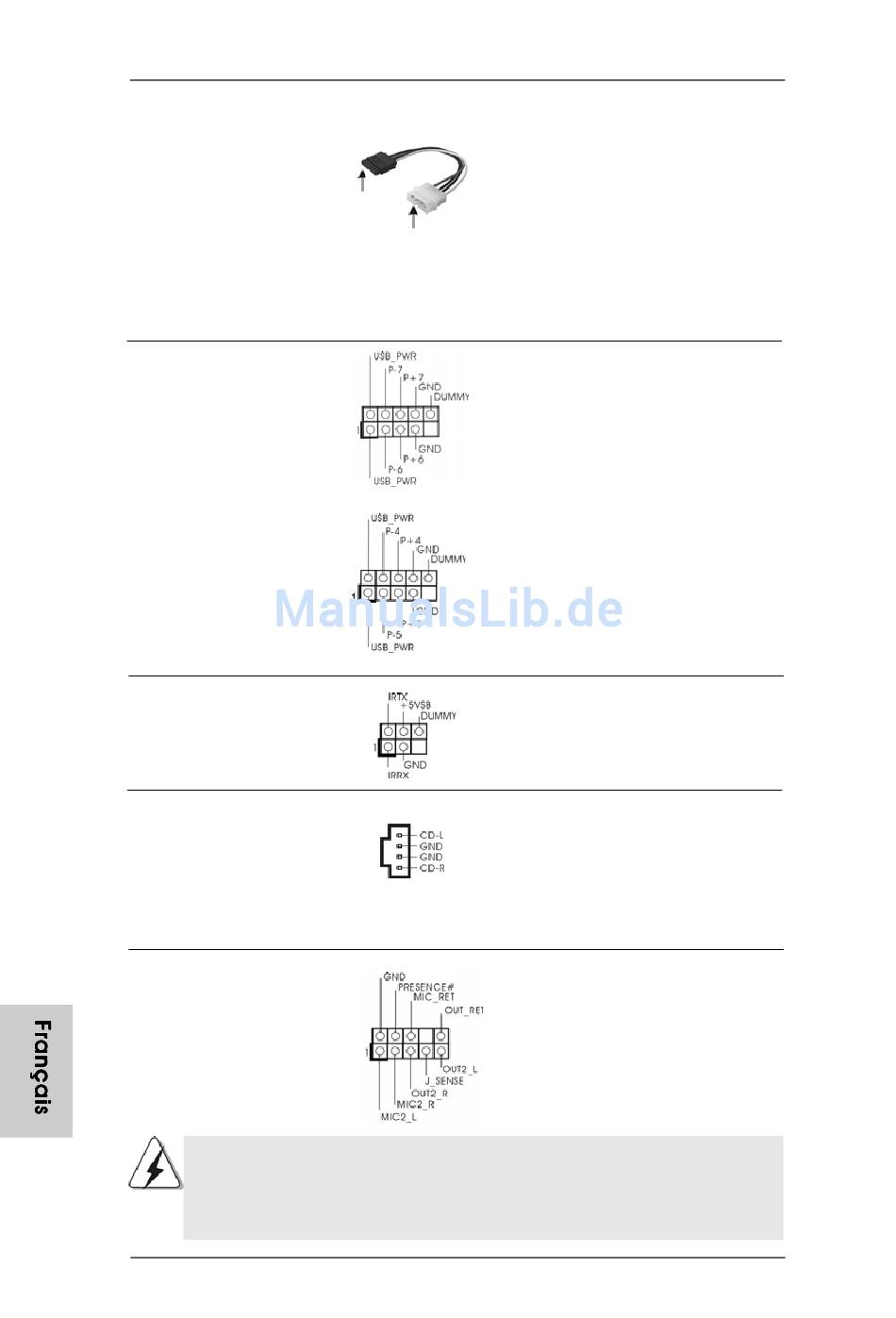

Cordon d'alimentation
Série ATA (SATA)
(en option)
En-tête USB 2.0
(USB67 br.9)
(voir p.2 No. 20)
(USB45 br.9)
(voir p.2 No. 18)
Connecteur module
infrarouge
(IR1 br. 5)
(voir p.2 No. 27)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 No. 28)
Connecteur audio panneau
avant
(HD_AUDIO1 br. 9)
(voir p.2 fig. 24)
9 2 9 2 9 2 9 2 9 2
connecter au connecteur
d'alimentation du disque
connecter à l'unité
dur SATA
d'alimentation
électrique
CD1
1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais
le fil de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre
manuel et le manuel de châssis afin installer votre système.
ASRock 4CoreDual-SATA2 Motherboard
Veuillez connecter l'extrémité noire
du cordon d'alimentation SATA sur
le connecteur d'alimentation de
l'unité. Connectez ensuite
l'extrémité blanche du cordon
d'alimentation SATA sur le
connecteur d'alimentation de l'unité
d'alimentation électrique.
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Ce connecteur gère un module
en option d'émission/réception
sans fil infrarouge.
Ils vous permettent de gérer des
entrées audio à partir de sources
stéréo comme un CD-ROM, DVD-
ROM, un tuner TV ou une carte
MPEG.
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
