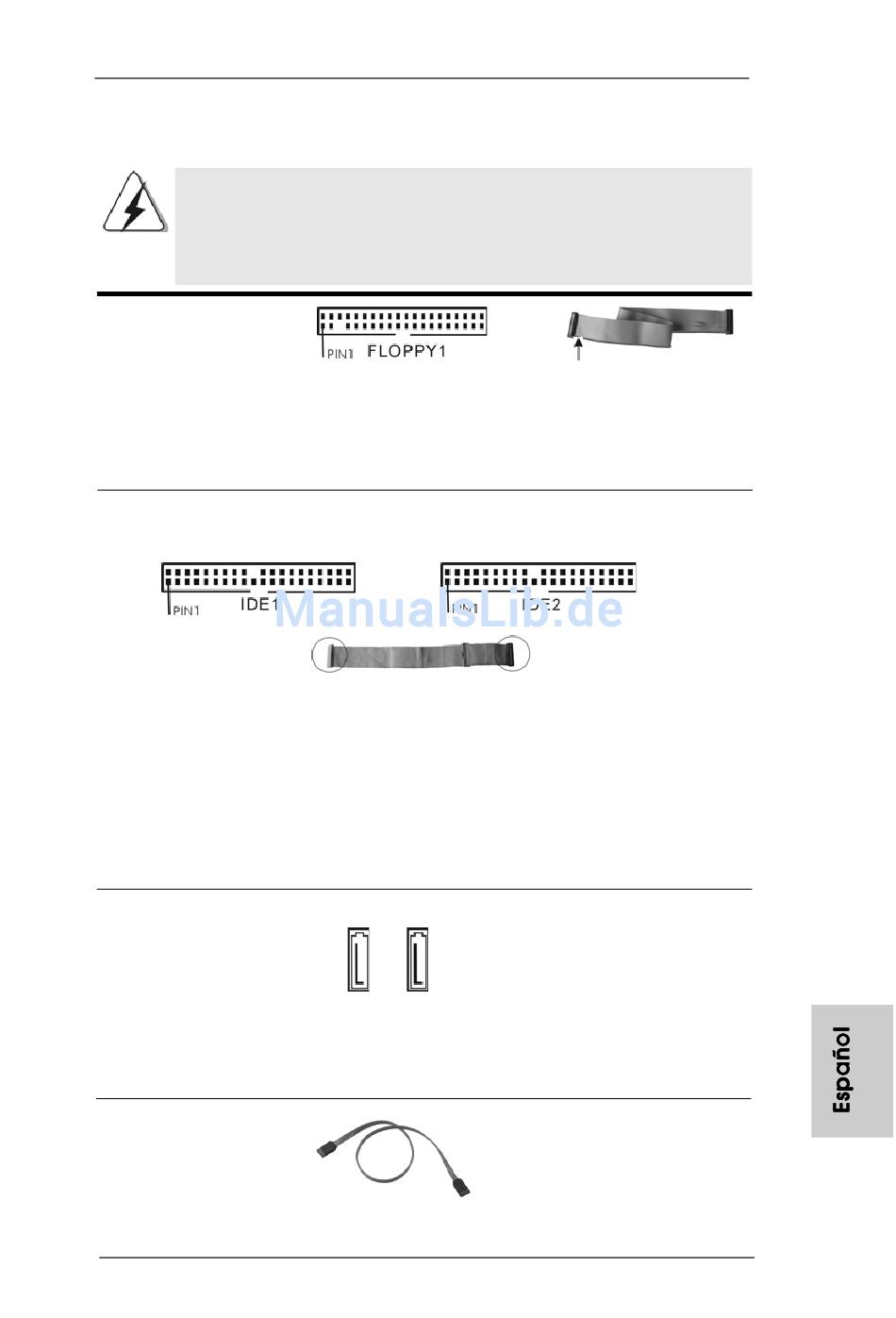

2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas
2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas 2.7 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque las
cubiertas de los puentes sobre estos cabezales y conectores. El colocar
cubiertas de puentes sobre los conectores y cabezales provocará un
daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(ver p.2 N. 21)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que
el contacto 1 de la conexión.
IDE conector primario (azul)
(39-pin IDE1, ver p.2 N. 9)
Conector azul
a placa madre
Atención: Si utiliza solamente un dispositivo IDE en esta placa base, configúrelo
como "maestro". Consulte las instrucciones del distribuidor del dispositivo
IDE para conocer los detalles. Además, para optimizar la compatibilidad y
el rendimiento, conecte el disco duro a la conexión IDE primaria,
(IDE1, azul) y el CD-ROM a la conexión IDE secundaria (IDE2, negra).
Conexiones de serie ATAII
(SATA1: ver p.2, No. 12)
(SATA2: ver p.2, No. 11)
Cable de datos de
serie ATA (SATA)
(Opcional)
ASRock 4CoreDual-SATA2 Motherboard
IDE conector secundario (negra)
(39-pin IDE2, ver p.2 N. 10)
Cable ATA 66/100/133 de conducción 80
SATA1 SATA2
la banda roja debe quedar en
el mismo lado que el contacto 1
Conector negro
a aparato IDE
Estos dos conectores de la
Serie ATA (SATAII) soportan
HDDs SATA o SATAII para
dispositivos de almacenamiento
interno. La interfaz SATAII
actual permite una velocidad de
transferencia de 3.0 Gb/s.
Ambos extremos del cable
pueden conectarse al disco
duro SATA / SATAII o la
conexión de la placa base.
