Elektrisches Schaltschema; Inbetriebnahme; Technische Daten - Remko Rr Bedienungsanleitung

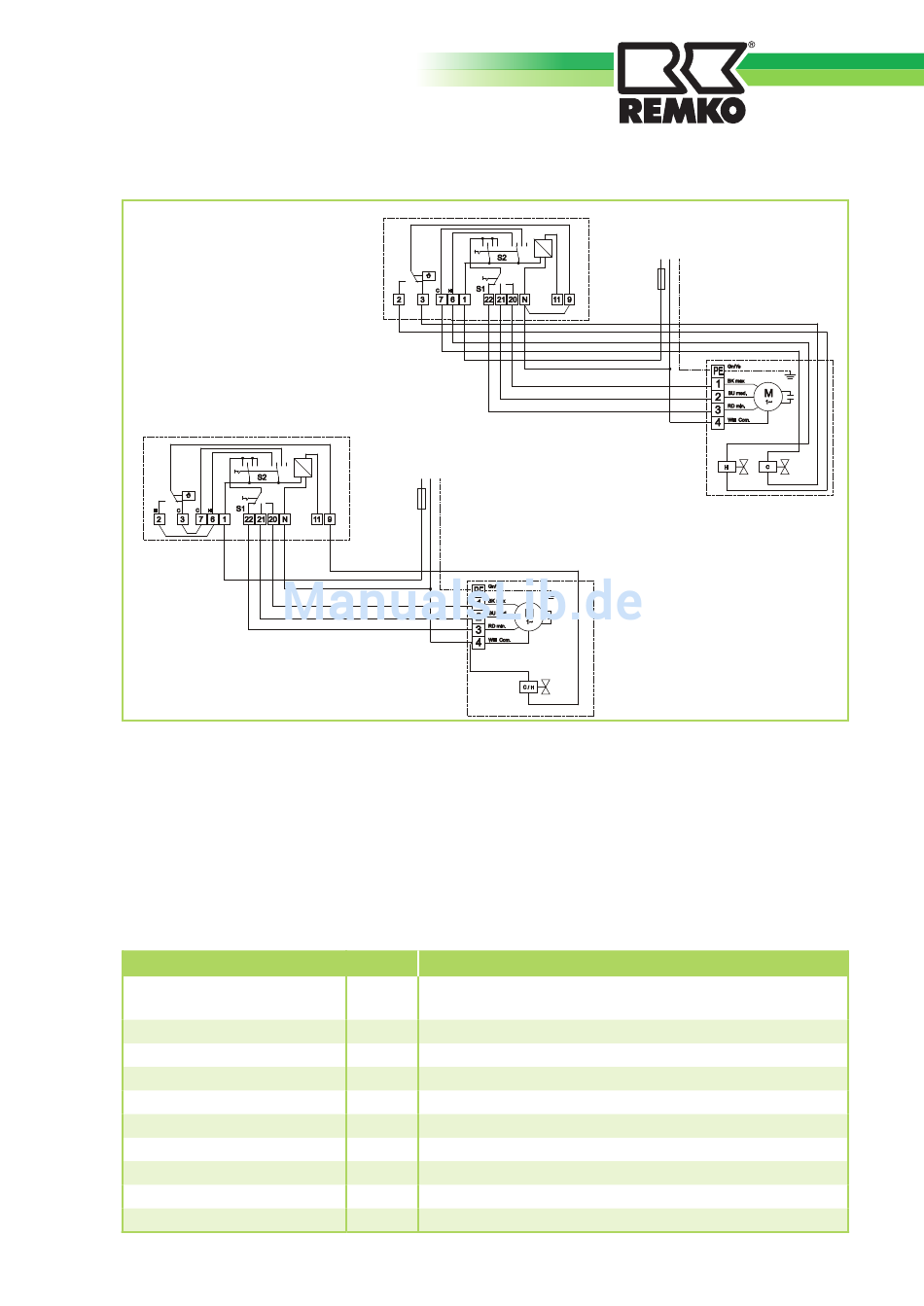

Elektrisches Schaltschema

RR 9 mit 4-Leiter-System
Raumtemperatur-
Regelung
2 Ausgang Heizen
3 Ausgang Kühlen
RR 9 mit 2-Leiter-System
Ventil der
Ventilbaugruppe
C / H = Kühlen/Heizen

Inbetriebnahme

1. Schalten Sie das Gerät über die
Raumtemperatur-Regelung ein.
2. Kontrollieren Sie alle Funktionen.

Technische Daten

Baureihe
Betriebsweise
Arbeitsbereich
Lagerungsbereich
Einstellbereich
Spannungsversorgung
Schutzart
Kontaktbelastung, max.
Abmessungen H/B/T
Gewicht
EDV-Nr.
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Spannungs-
versorgung
Ventilator
3. Montieren Sie alle demontierten Teile.
4. Weisen Sie den Betreiber in die
Funktion ein.
Raumtemperatur-Regelung für
KWK 10-80 und KWK 100-800
°C/r.F. +10 bis +40 / 30 bis 80%
°C/r.F. -10 bis +60 / 20 bis 85%
°C
V/Hz
IP
A 3,0 (Ventilator) / 2,0 (Ventil)
mm
kg
Spannungsversorgung
Ventilator
Ventil der
Ventilbaugruppe
C = Kühlen
H = Heizen
Fernfühler (EDV Nr.:1106890)
Bei der Verwendung eines
Fernfühlers ist der interne Sensor
abzutrennen (graues Bauteil in der
rechten unteren Ecke der Platine
mit der Bezeichnung "33k") und
der Fernfühler an den Klemmen
"11" und "N" anzuschließen.
RR 9
+15 bis +30
230/1~/50
30
75 / 126 / 25
0,2
1611395
7
