Siemens OPM2 Bedienungsanleitung

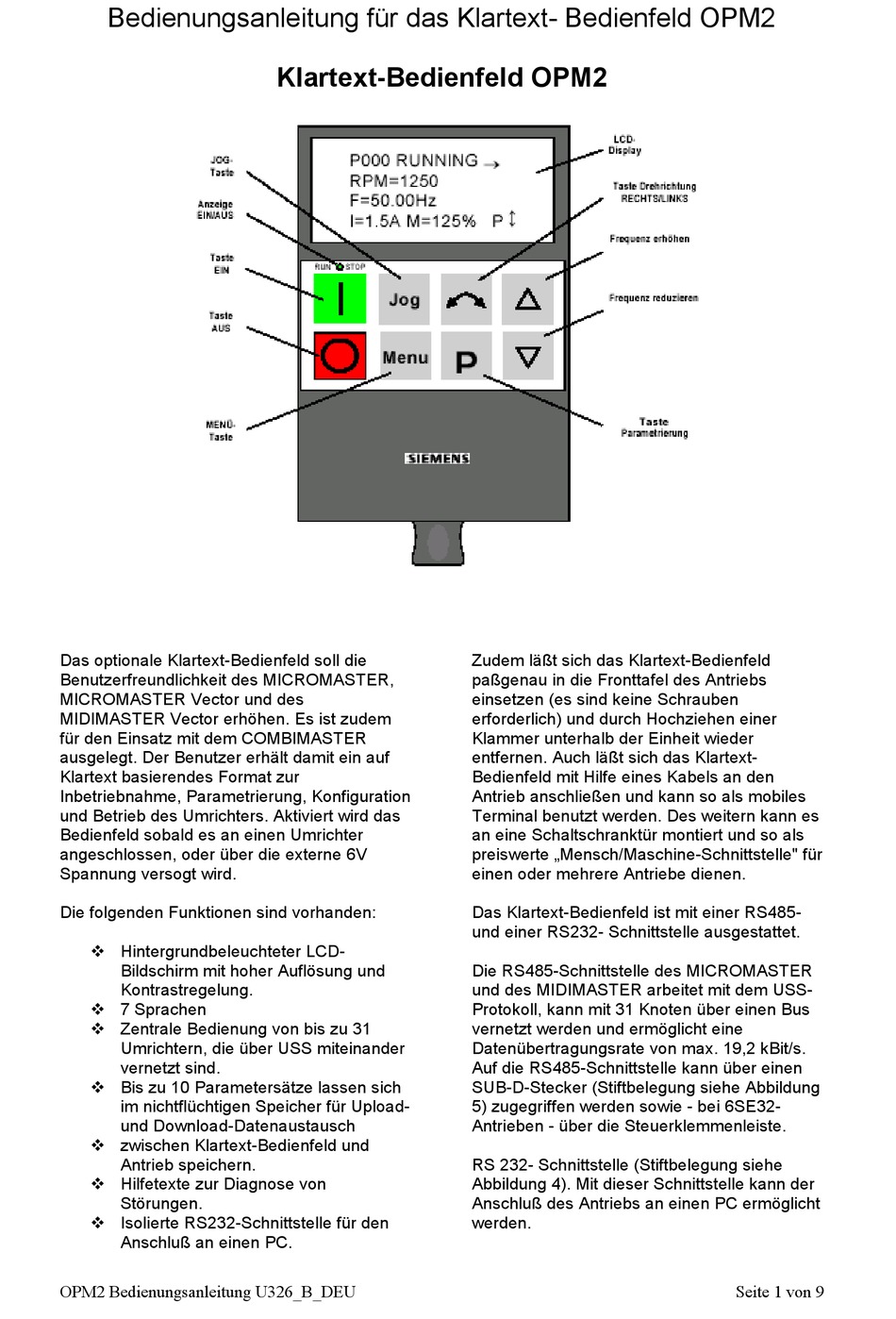

Bedienungsanleitung für das Klartext- Bedienfeld OPM2

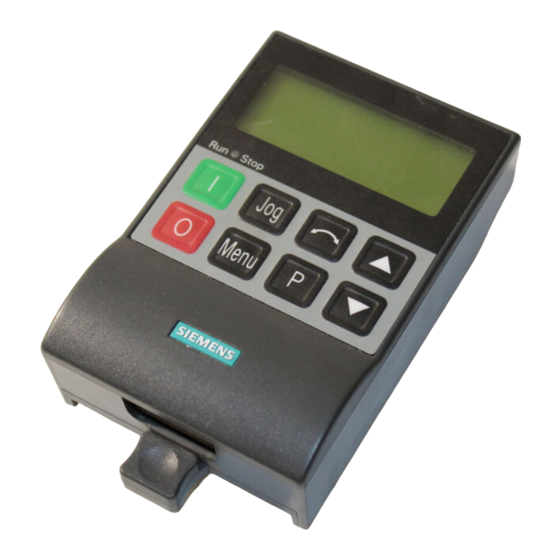

Das optionale Klartext-Bedienfeld soll die
Benutzerfreundlichkeit des MICROMASTER,
MICROMASTER Vector und des
MIDIMASTER Vector erhöhen. Es ist zudem
für den Einsatz mit dem COMBIMASTER
ausgelegt. Der Benutzer erhält damit ein auf
Klartext basierendes Format zur
Inbetriebnahme, Parametrierung, Konfiguration
und Betrieb des Umrichters. Aktiviert wird das
Bedienfeld sobald es an einen Umrichter
angeschlossen, oder über die externe 6V
Spannung versogt wird.
Die folgenden Funktionen sind vorhanden:
v Hintergrundbeleuchteter LCD-
Bildschirm mit hoher Auflösung und
Kontrastregelung.
v 7 Sprachen
v Zentrale Bedienung von bis zu 31
Umrichtern, die über USS miteinander
vernetzt sind.
v Bis zu 10 Parametersätze lassen sich
im nichtflüchtigen Speicher für Upload-
und Download-Datenaustausch
v zwischen Klartext-Bedienfeld und
Antrieb speichern.
v Hilfetexte zur Diagnose von
Störungen.
v Isolierte RS232-Schnittstelle für den
Anschluß an einen PC.
OPM2 Bedienungsanleitung U326_B_DEU
Klartext-Bedienfeld OPM2
Zudem läßt sich das Klartext-Bedienfeld
paßgenau in die Fronttafel des Antriebs
einsetzen (es sind keine Schrauben
erforderlich) und durch Hochziehen einer
Klammer unterhalb der Einheit wieder
entfernen. Auch läßt sich das Klartext-
Bedienfeld mit Hilfe eines Kabels an den
Antrieb anschließen und kann so als mobiles
Terminal benutzt werden. Des weitern kann es
an eine Schaltschranktür montiert und so als
preiswerte „Mensch/Maschine-Schnittstelle" für
einen oder mehrere Antriebe dienen.
Das Klartext-Bedienfeld ist mit einer RS485-
und einer RS232- Schnittstelle ausgestattet.
Die RS485-Schnittstelle des MICROMASTER
und des MIDIMASTER arbeitet mit dem USS-
Protokoll, kann mit 31 Knoten über einen Bus
vernetzt werden und ermöglicht eine
Datenübertragungsrate von max. 19,2 kBit/s.
Auf die RS485-Schnittstelle kann über einen
SUB-D-Stecker (Stiftbelegung siehe Abbildung
5) zugegriffen werden sowie - bei 6SE32-
Antrieben - über die Steuerklemmenleiste.
RS 232- Schnittstelle (Stiftbelegung siehe
Abbildung 4). Mit dieser Schnittstelle kann der
Anschluß des Antriebs an einen PC ermöglicht
werden.
