8. A lle Absperreinrichtungen der
Brennstoffversorgung öffnen.
9. D en Betriebsschalter am
Schaltschrank in Stellung „1"
(Heizen) schalten.
10. B ei Wärmebedarf wird der
Gebläse-Ölbrenner sofort
einschaltet, der Zuluftventilator
wird jedoch erst bei erreichen
der Brennkammersolltempera-
tur zugeschaltet.
11. D ie hintere Verschlusstür
schließen.
12. U m das Gerät vor unbefugter
Bedienung zu schützen, sollte
die Verschlußtür immer durch
abschließen gesichert werden.

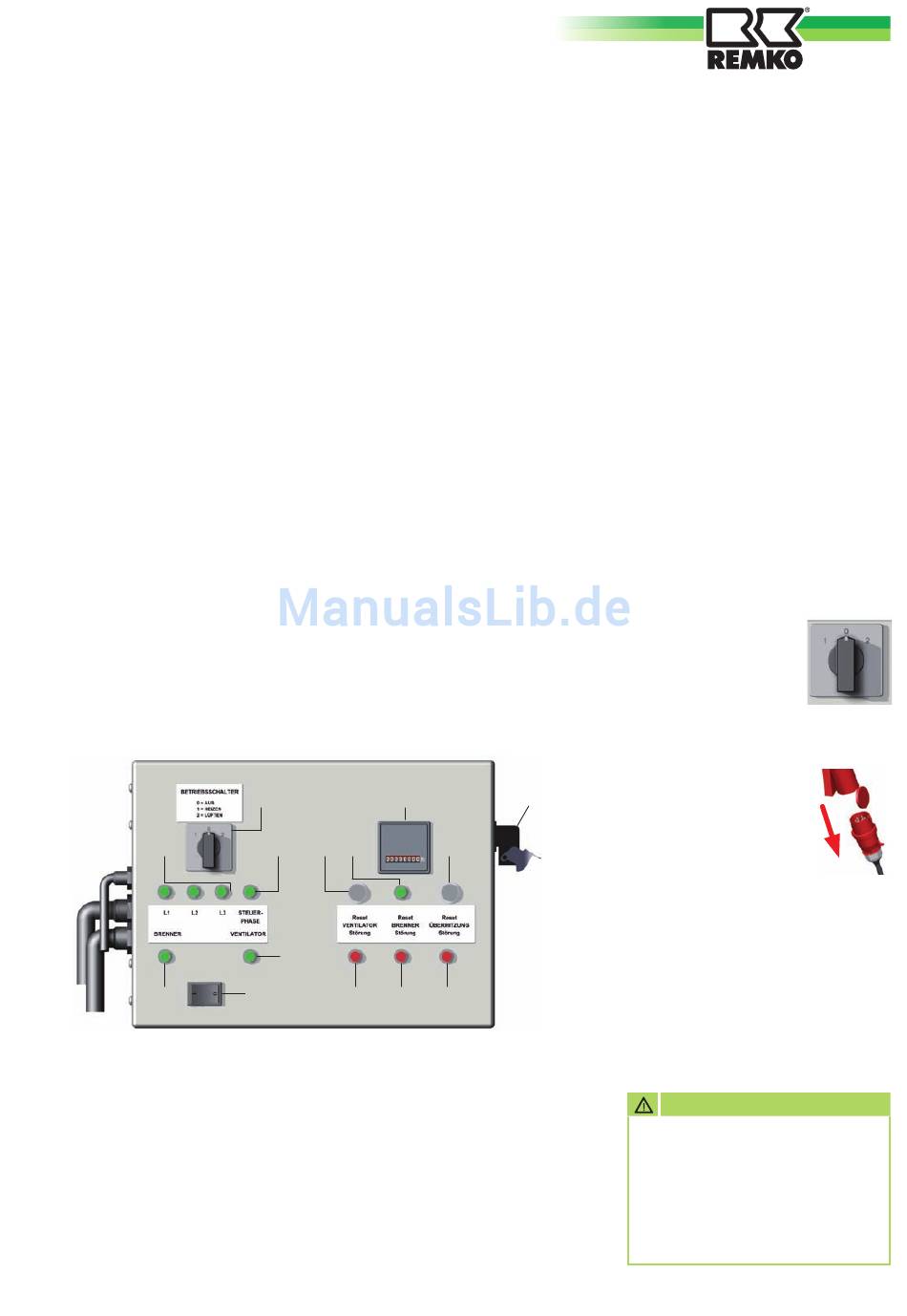

Bedienungstableau am Schaltschrank
3
8
1 = Betriebswahlschalter
2 = Betriebsstundenzähler
3 = Kontrollleuchten -Netzphase-
4 = K ontrollleuchte -GRÜN-
„Steuerphase"
5 = Reset „Ventilatorstörung"
6 = Reset „Brennerstörung"
7 = Reset „Überhitzung" (STB)
8 = K ontrollleuchte -GRÜN-
„Betrieb Brenner"
Betriebsablauf
Das Gerät arbeitet vollautomatisch
entsprechend der vorgewählten
Raumtemperatur.
Bei erhöhten Ansaugtemperaturen
oder Widerstand am Geräteausblas
kann der Brenner während des
Heizbetriebes durch den Tempera-
turwächter (TW) kurzzeitig abge-
schaltet werden.
Nach Absinken der Temperatur
erfolgt automatisch ein erneuter
Brennerstart. Zu häufi ge Brenner-
starts während des Gerätebetriebes
sollten vermieden werden.
Bei zu hohem Temperaturanstieg
am Ausblas wird der Heizbetrieb
durch den STB dauerhaft unterbro-
chen!
1
2
4
5
6
9
14
10
11
9 = K ontrollleuchte -GRÜN-
„Betrieb Ventilator"
10 = K ontrollleuchte -ROT-
„Ventilatorstörung"
11 = K ontrollleuchte -ROT-
„Brennerstörung"
12 = K ontrollleuchte -ROT-
„Überhitzung" (STB)
13 = Thermostatsteckdose
14 = Heizstufenschalter (Option,
bei 2 stufi ger Ausführung)
13
7
12
Lüften
In dieser Betriebsart läuft der Zu-
luftventilator im Dauerbetrieb.
Die Geräte können zur Luftum-
wälzung oder Lüftungszwecken
genutzt werden.
1. D en Betriebsschalter am Schalt-
schrank in Stellung „2"
(Lüften) schalten.
Eine thermostatische Regelung
sowie ein Heizbetrieb sind in dieser
Betriebsart nicht möglich.
Außerbetriebnahme
1. B etriebsschalter in
Stellung „0" (Aus)
schalten.
2. B rennstoffversorgung
absperren.
3. B ei längeren Still-
standszeiten das
Gerät vom Stromnetz
trennen.
Der Zuluftventilator läuft zur
Abkühlung der Brennkammer und
des Wärmetauschers weiter und
schaltet erst nach entsprechender
Abkühlung ab.
Der Ventilator kann bis zum end-
gültigen Abschalten mehrmals
anlaufen.
AcHTunG
Den Netzanschluss niemals
vor Beendigung der gesamten
Nachkühlphase unterbrechen.
Für Beschädigungen der Geräte
durch Überhitzung besteht
kein Gewährleistungsanspruch.
