› Branchez les sorties de votre platine tourne-disques aux douilles PHONO.
› Connectez le câble de masse de votre platine tourne-disques à la borne de masse GND située
au dos de l´amplificateur.
› Si des bruits parasites devaient se produire lors de la lecture de type phono, débranchez à nou-
veau cette connexion à titre d´essai.
Ces prises sont conçues uniquement pour le branchement des platines tourne-dis-
ques. Ne raccordez en aucun cas des appareils Line (lecteur de CD, tuner etc.), ils
pourraient surmoduler l´entrée phono. Cela peut endommager l´amplificateur ou
les haut-parleurs.
Tuner
TA P E
P
H
O
N
O
C
D
AV 1
A V 2
T
U
N
E
R
P
L
A
Y
L
R
AU D I O

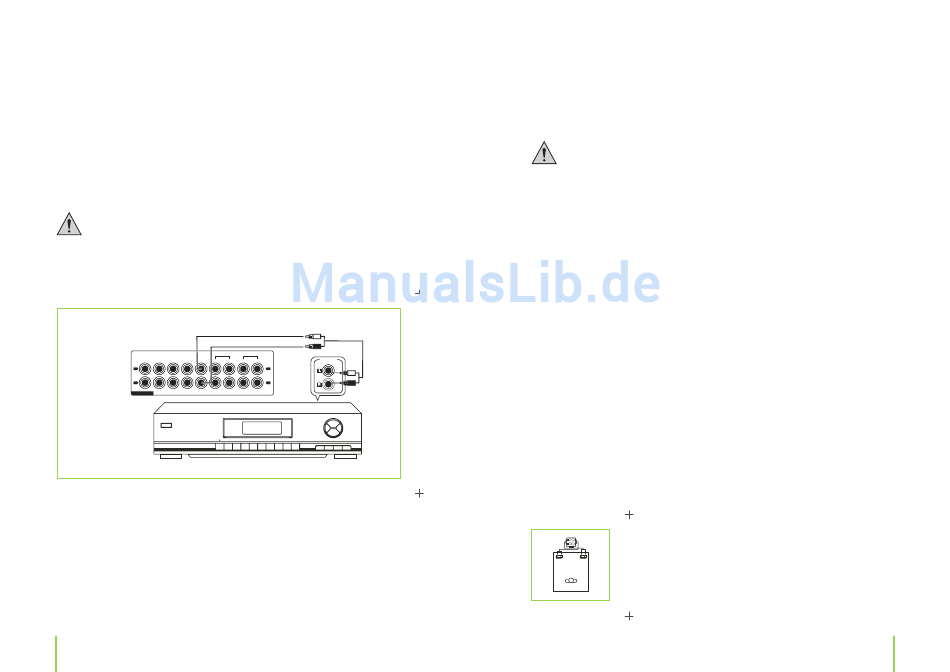

› Branchez les sorties de votre tuner aux douilles TUNER.
66
Chapitre 4
Raccordement
E Q
OU T PU T
R
E
C
P L A Y
R E C
L
R

Raccordement des sorties haut-parleur

Veillez à utiliser des câbles bifilaires lorsque vous faites la connexion aux haut-par-
leurs. Isolez tous les points de raccordement. Veillez à ce que les câbles ne soient pas
endommagés par des arêtes vives. N'utilisez que des haut-parleurs disposant d'une
capacité de charge suffisante (voir les « Caractéristiques techniques »).
Reliez les haut-parleurs directement à l'amplificateur. N'utilisez aucun adaptateur
de casque d'écoute ni des boîtiers de répartiteur. En cas de doute, veuillez contacter
un spécialiste.
Veillez à ce que tous les haut-parleurs aient la bonne polarité, c'est-à-dire que mar-
que positive et négative soient correspondantes.
L'amplificateur a été développé pour le fonctionnement avec des impédances haut-
parleur de 6 à 8 ohms. N´utilisez en aucun cas des haut-parleurs ayant une impé-
dance inférieure. Ne branchez jamais plus qu'une enceinte par sortie.
Branchez la paire de haut-parleurs aux bornes marquées SPEAKER.
› Reliez le pôle positif (+) du haut-parleur gauche à la borne haut-parleur rouge marquée
« LEFT+ ».
› Reliez le pôle négatif (–) du haut-parleur gauche à la borne haut-parleur noire marquée
« LEFT– ».
› Reliez le pôle positif (+) du haut-parleur droit à la borne haut-parleur rouge marquée
« RIGHT+ ».
› Reliez le pôle négatif (–) du haut-parleur droit à la borne haut-parleur noire marquée
« RIGHT– ».
R I G H T
L E F T
L
_
_
SP E A K E RS 6 ~ 8
L
R
67
Chapitre 4
Raccordement
