PRZED INSTALACJĄ
Części
Należy sprawdzić, czy w opakowaniu znajdują się następujące
części:
1

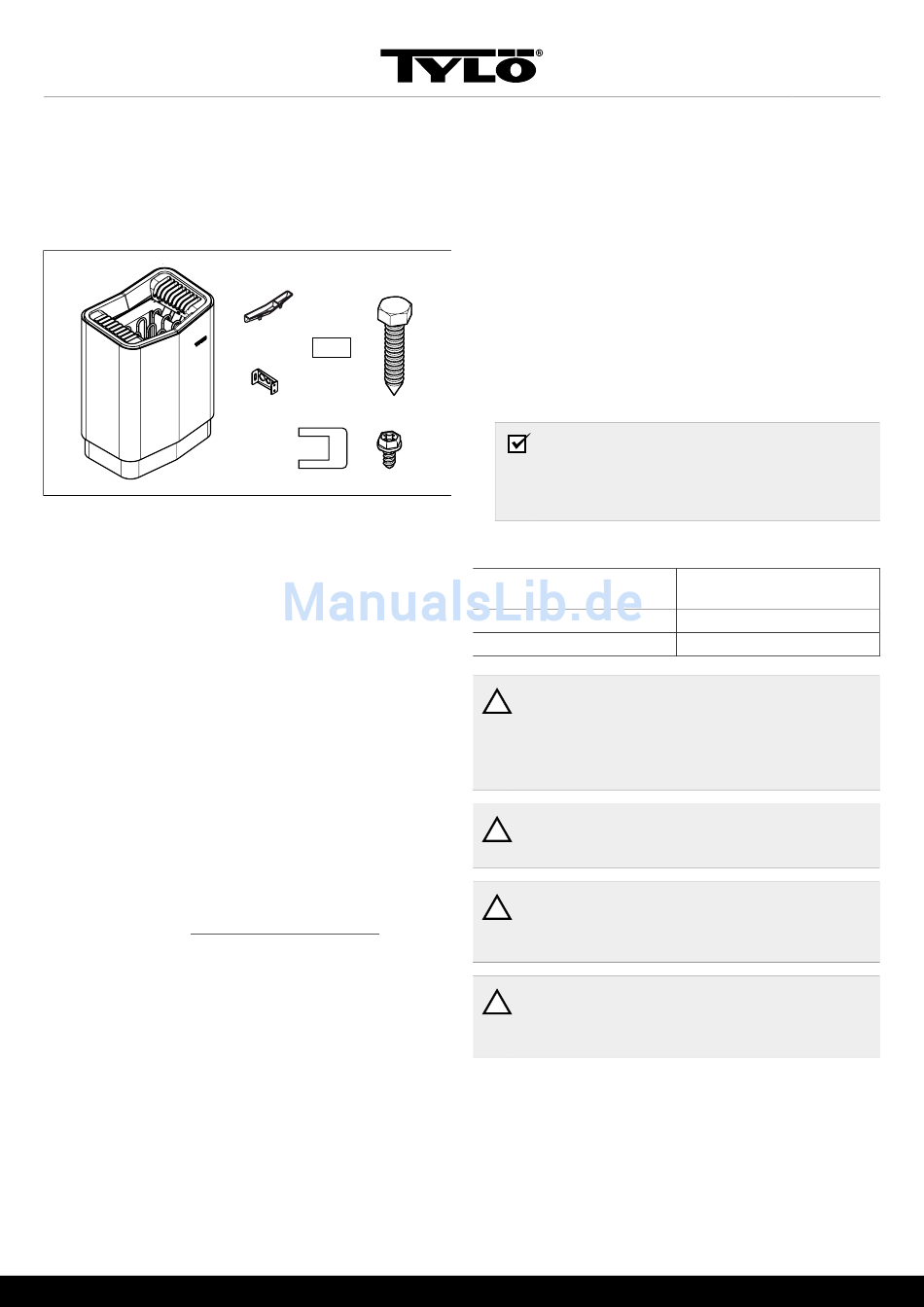

Rysunek 1: Części pieca do sauny
1. Piec do sauny
2. Miseczka na zioła / nawilżacz powietrza
3. Wsporniki x 4 szt.
4. Etykieta ostrzegawcza w dziesięciu językach
5. Śruby wsporników x 4 szt.
6. Blaszki łączeniowe x 3 szt.
7. Śruba zabezpieczająca B8x9,5 x 1 szt.
Jeżeli brakuje jakiejkolwiek części, należy skontaktować się z
dystrybutorem.
Następujące elektroniczne panele sterowania ze skrzynką prze-
kaźnikową RB30 są kompatybilne z piecem Sense SK: CC10,
CC50, CC300, EC50 i h1.
Kabel sterujący łączący skrzynkę RB30 z elektronicznymi panela-
mi sterowania musi być kablem typu: ekranowanego (LiYCY 6X
0,25 mm²).
Następujące mechaniczne panele sterowania są kompatybilne z
piecem Sense SK: TS 16 i TS 30.
Wymagania dotyczące instalacji
Szczegółowe instrukcje dotyczące budowy sauny, wentylacji itp.
znajdują się na stronie: http://www.tylö.se/byggabastu, z której
należy pobrać dokument: „Jak zbudować saunę.pdf".
Aby zapewnić bezpieczeństwo podczas użytkowania pieca, nale-
ży sprawdzić, czy spełnione są następujące wymagania:
• Kabina musi spełniać wymagania dotyczące wysokości su-
fitu i rozmiarów zgodnie z dokumentem: „Jak zbudować
saunę.pdf".
• Kabina musi spełniać wymagania dotyczące izolacji i materia-
łów zgodnie z dokumentem: „Jak zbudować saunę.pdf".
• Kabel (YDY) lub rurę elektroinstalacyjną do podłączenia pieca
należy pociągnąć po zewnętrznej stronie izolacji cieplnej.
• Należy prawidłowo wykonać okablowanie (patrz Sekcja o na-
zwie Schemat elektryczny 200–240 V~, Strona 7, Sek-
cja o nazwie Schemat elektryczny 200–240 V 3~, Strona
8, Sekcja o nazwie Schemat elektryczny 400–415 V 3~,
Strona 9, Sekcja o nazwie Schemat elektryczny 400–
415 V 3N~, Strona 10).
5
2
4
3
6
7
• Rozmiar bezpiecznika (A) i kabla zasilającego (mm²) musi być
dostosowany do pieca (patrz ) (patrz Sekcja o nazwie Sche-
mat elektryczny 200–240 V~, Strona 7, Sekcja o nazwie
Schemat elektryczny 200–240 V 3~, Strona 8, Sekcja o
nazwie Schemat elektryczny 400–415 V 3~, Strona 9,
Sekcja o nazwie Schemat elektryczny 400–415 V 3N~, Stro-
na 10).
• Wentylację sauny należy wykonać zgodnie z zaleceniami
niniejszej instrukcji obsługi (patrz Sekcja o nazwie Umiej-
scowienie wlotu powietrza, Strona 3, Sekcja o nazwie
Umiejscowienie wylotu powietrza., Strona 4).
• Piec do sauny, panel sterowania i czujnik należy rozmieścić
zgodnie z zaleceniami instrukcji obsługi.
• Moc pieca (kW) musi być dostosowana do kubatury sauny
(m³) (patrz Tabela 1, Strona 1). Nie wolno przekraczać
minimalnej ani maksymalnej kubatury sauny.
UWAGA! Murowana ściana kamienna bez izolacji
cieplnej wydłuża czas wstępnego nagrzewania. Każ-
dy metr kwadratowy otynkowanego sufitu lub ściany
zwiększa kubaturę sauny o 1,2–2 m³.
Tabela 1: Moc i kubatura sauny
Moc w kW
6,6
8
NIEBEZPIECZEŃSTWO! W przypadku nieprawidło-
!
wej wentylacji lub umieszczenia pieca w nieodpo-
wiednim miejscu w pewnych okolicznościach może
dojść do destylacji rozkładowej drewna, która stano-
wi zagrożenie pożarowe!
NIEBEZPIECZEŃSTWO! Niewystarczająca izolacja
!
kabiny może spowodować ryzyko pożaru!
NIEBEZPIECZEŃSTWO! Zastosowanie w kabinie
!
nieprawidłowych materiałów, takich jak np. płyta pil-
śniowa, gips itd. może spowodować ryzyko pożaru!
NIEBEZPIECZEŃSTWO! Piec powinien zostać pod-
!
łączony przez uprawnionego elektryka zgodnie z
obowiązującymi przepisami!
Narzędzia do instalacji
Do montażu / podłączenia potrzebne są następujące narzędzia /
materiały:
• poziomica,
• klucz nastawny,
• wiertarka,
• wkrętaki.
Minimalna/maksymalna ku-
batura sauny w m³
4–8
6–12
1
