- Seite 44 37XR-A Digital Multimeter Inhalt Sicherheitsinformationen..................2 Symbole in diesem Handbuch .................2 Einleitung......................3 Messungen durchführen..................3 Nachweisen der Funktionsfähigkeit des Instruments ........3 Bereichswahl....................3 Beheben einer Überlastanzeige ( oder ) ..........3 Messen von Gleichspannung ....Siehe Abbildung -1-......4 Messen von Wechselspannung (True rms) ..........Siehe Abbildungen -2-und-3-......4 Vorbereitung für Strommessungen..............4...
-
Seite 45: Sicherheitsinformationen
Sicherheitsinformationen Das 37XR-A Digital Multimeter ist UL-, CSA-, und EN61010-1-zertifiziert für Installationsklasse III – 600 V und Klasse II – 1000 V. Anwendung ist empfohlen für lokale Stromverteilung, Haushaltsgeräte, tragbare Geräte usw., bei denen nur kleinere Spannungsspitzen auftreten können; Anwendung für primäre Stromverteilung, Hochspannungsleitungen und Kabelsysteme wird nicht empfohlen. -
Seite 46: Einleitung

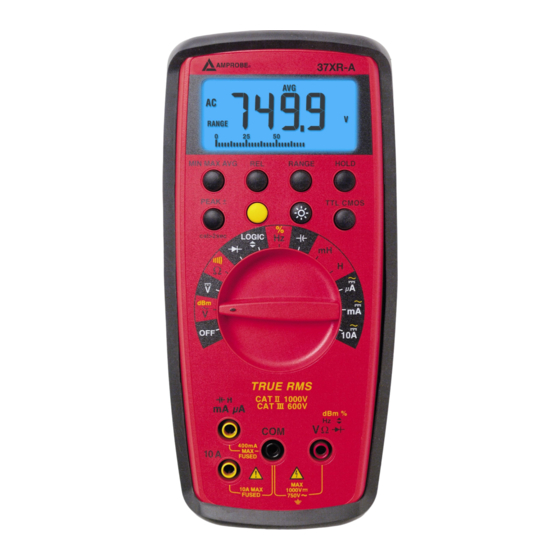

Einleitung Das Modell 37XR-A ist ein handgehaltenes Multimeter mit Effektivwert- Wechselspannung (True rms) und automatischer Bereichswahl, das folgende Mess- und Testfunktionen bietet: Gleich- und Wechselspannung Kondensatorkapazität Gleich- und Wechselstrom Dioden Widerstand Kontinuität Induktivität Frequenz Logikpegel, TTL oder CMOS Tastgrad Zusätzliche Leistungsmerkmale: MIN MAX, AVG (Mittelwert), HOLD (Halten), REL (Vergleich), PEAK±... -
Seite 47: Messen Von Gleichspannung
Messen von Gleichspannung Siehe Abbildung 1. Den Funktionsschalter auf schalten. 2. Falls RANGE angezeigt wird, die Taste RANGE drücken, um die automatische Bereichswahl zu aktivieren. 3. Die Messleitungen anschließen. Rot an , Schwarz an COM. 4. Die Messleitungen an die Prüfpunkte des Stromkreises anschließen. 5. -
Seite 48: Messen Von Widerstand
5. Die Stromversorgung des zu messenden Schaltkreises ausschalten. 6. Den zu prüfenden Stromkreis ( ) öffnen, um Messpunkte bereitzustellen. 7. Die Messleitungen in Serie mit der Last anschließen. 8. Die Stromversorgung des zu messenden Schaltkreises einschalten. 9. Die Anzeige ablesen und bei Bedarf vorkommende Überlastbedingungen ( ) beheben. Messen von Widerstand Siehe Abbildung 1. -
Seite 49: Messen Von Induktivität
Messen von dBm Siehe Abbildung -13- 37XR-A misst dBm relativ zu 1 mW, bezogen auf 50 . Dies bedeutet: 10 dBm = 10 mW, 0 dBm = 1 mW, -10 dBm = 0.1 mW usw. 1. Den Funktionsschalter auf dBm stellen. -
Seite 50: Zusätzliche Funktionen
Zusätzliche Funktionen Eingangsprüfleiter-Warnung Das Messgerät gibt einen stetigen Ton ab, wenn ein Testleiter in den mA- oder 10 A-Eingangsanschluss gesteckt wird, und der Funktionsschalter/Bereichsschalter nicht in die korrekte Stromposition geschaltet wurde. (Wenn das Messgerät an eine Spannungsquelle angeschlossen wird und die Leiter für Strommessung angeschlossen sind, können sehr hohe Stromstärken auftreten.) Alle Strombereiche sind durch flinke Sicherungen geschützt. -
Seite 51: Akustisches Signal Off
Akustisches Signal OFF Das akustische Signal wird ausgelöst, um anzuzeigen, dass das DMM eine Funktion durchführt, dass eine Bereichsänderung durchgeführt wird, dass ein Grenzwert erreicht wurde usw. Zum Deaktivieren des akustischen Signals das folgende Verfahren durchführen: 1. Den Funktionsschalter auf OFF einstellen. 2. -
Seite 52: Produktwartung
Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen als Scheck, Geldanweisung, Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert werden. Garantiereparaturen oder -austausch - alle Länder Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen... -
Seite 53: Reparaturen Und Austausch Außerhalb Der Garantie - Usa Und Kanada
Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service-Center (Adresse siehe weiter unten) zur Reparatur oder zum Umtausch eingesendet werden. Reparaturen und Austausch außerhalb der Garantie - USA und Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada... -
Seite 54: Technische Daten
Technische Daten Zertifikate: Allgemeine technische Daten Sicherheit: Stimmt überein mit EN61010- 1: (Nenngenauigkeit bei 23 °C ± 5 °C, < 75 % Cat II – 1000 V / Cat III – 600 V; Class 2, relative Luftfeuchtigkeit) Pollution degree II; UL3111-1; CSA C22.2 Anzeige : Füssigkristallanzeige (LCD), 4 ¾... - Seite 55 Peak Hold-Genauigkeit: ±(3.0 % + Keramiksicherung 6.3 X 32 mm bei μA/mA- 200 Digits) im Bereich 100 V, 750 V Eingang 10 A/1000 V flinke Keramiksicherung 10 X 1000 mV-, 10 V-Bereiche unspezifiziert 38 mm an 10 A-Eingang Spitzenfaktor: 3 10 A Eingang: 10 A für 4 min Maximum, Eingangsimpedanz: 10 M gefolgt von 12 min Abkühlperiode...
