Amprobe 33XR-A Bedienungshandbuch
Vorschau ausblenden
Andere Handbücher für 33XR-A:
- Bedienungshandbuch (53 Seiten) ,
- Bedienungshandbuch (73 Seiten)
Verwandte Anleitungen für Amprobe 33XR-A
Inhaltszusammenfassung für Amprobe 33XR-A

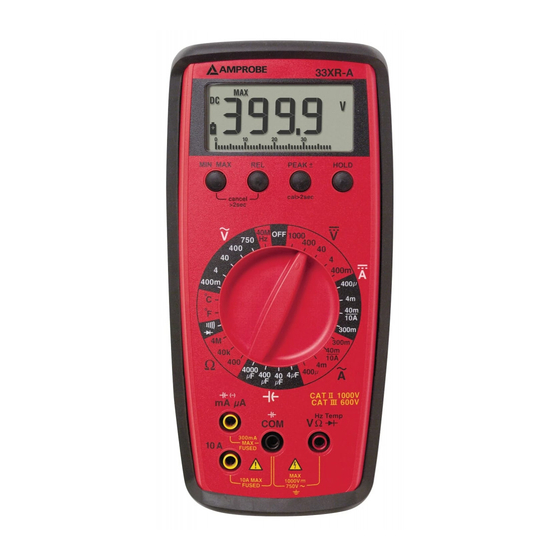

- Seite 3 33XR-A Professional Digital Multimeter with Temperature and Capacitance Users Manual • Mode d'emploi • Bedienungshandbuch • Manuale d'Uso • Manual de uso...
- Seite 4 33XR-A MADE IN TAIWAN PATENTS PENDING www.amprobe.com 33XR-A...
- Seite 18 33XR-A 33XR-A...
- Seite 19 33XR-A 33XR-A...
- Seite 20 33XR-A 33XR-A...
- Seite 21 33XR-A 33XR-A...
- Seite 22 33XR-A 33XR-A...
- Seite 37 33XR-A Digital Multimeter Inhalt XWSicherheitsinformationen ...............2 Einleitung......................3 Messungen durchführen..................3 Nachweisen der Funktionsfähigkeit des Instruments .........3 Beheben einer Überlastanzeige (o)............3 Messen von Gleichspannung ....Siehe Abbildung ....3 Messen von Wechselspannung....Siehe Abbildung ....3 Vorbereitung für Strommessungen............3 Messen von Gleichstrom ......Siehe Abbildung ....4 Messen von Wechselstrom.......Siehe Abbildung ....4...
-
Seite 38: Xwsicherheitsinformationen
Geräts folgende Sicherheitsvorkehrungen einhalten: • Das 33XR-A Digital Multimeter ist UL-, cUL- und EN61010-1-zertifiziert für Installationsklasse III – 600 V und Klasse II – 1000 V. Anwendung ist empfohlen für lokale Stromverteilung, Haushaltsgeräte, tragbare Geräte usw., bei denen nur kleinere Spannungsspitzen auftreten können;... -
Seite 39: Einleitung
Einleitung Das 33XR-A ist ein tragbarer digitaler Multimeter mit manueller Bereichsauswahl zum Messen oder Testen von folgendem: • Gleich- und Wechselspannung • Temperatur • Gleich- und Wechselstrom • Kondensatorkapazität • Widerstand • Dioden • Frequenz • Kontinuität Weitere Funktionen enthalten die folgenden Modi: MIN MAX, HOLD, REL (relativ) und Peak±... -
Seite 40: Messen Von Gleichstrom
Messen von Gleichstrom Siehe Abbildung 1. Den Bereichsschalter auf einen geeigneten A Bereich einstellen. Den höchsten Bereich auswählen und dann verringern, falls der Strompegel unbekannt ist. 2. Die Messleitungen anschließen. Rot an mA oder 10 A, Schwarz an COM 3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. 4. -
Seite 41: Messen Von Kondensatorkapazität
Messen von Kondensatorkapazität Siehe Abbildung 1. Den Bereichsschalter auf P einstellen. 2. Die Messleitungen anschließen. Rot an COM, Schwarz an mA 3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. 4. Den Kondensator mit einem 100 KΩ Widerstand entladen. 5. Mindestens ein Ende des Kondensators vom Schaltkreis lösen. 6. -
Seite 42: Peak Hold-Messungen
Peak Hold-Messungen Hinweis: Die PEAK-Funktion muss kalibriert sein, um den Spezifikationen zu entsprechen. Die Peak Hold-Funktion zeichnet die positiven und negativen Spitzenwerte auf, die während der Messung eines AC-Signals auftreten, und speichert sie. Zum Kalibrieren der Peak Hold-Funktion die PEAK-Taste länger als 2 Sekunden drücken. Wenn die Kalibrierung beendet ist, erscheint CAL auf der Anzeige. -
Seite 43: Produktwartung
Wartung sowie die Messleitungen dem Messgerät beilegen. Die Gebühren für Reparaturen außerhalb der Garantie oder für den Ersatz von Instrumenten müssen als Scheck, Geldanweisung, Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag an Amprobe Test Tools formuliert ®... -
Seite 44: Garantiereparaturen Oder -Austausch - Alle Länder
Kunden in Europa wenden sich an den zuständigen Distributor.) ARANTIE Es wird gewährleistet, dass das 33XR-A Digital Multimeter innerhalb eines Zeitraums von einem (1) Jahr ab dem Datum des Kaufes des Multimeters durch den Erstkäufer oder Erstnutzer frei von Material- oder Fertigungsfehlern ist. Multimeter, die während der Garantieperiode als defekt angegeben werden, müssen mit dem Kaufbeleg an ein... -
Seite 45: Technische Daten
Auflösung: 100 µV Ca. 400 g einschließlich Batterie. Genauigkeit: ± (0.7 % der Anzeige +1 Digit) Lieferumfang: Ω Eingangsimpedanz: 10 M Im Lieferumfang des 33XR-A ist Überlastschutz: folgendes enthalten: 400 mV-Bereich: 1000 V Gleichspannung / Messleitersatz mit 1 Satz 750 V Wechselspannung Effektivwert... - Seite 46 AC VOLT (45 Hz - 500 Hz) 10 A Eingang: 10 A für 4 min Maximum, Bereiche: 400 mV, 4 V, 40 V, 400 V, 750 V gefolgt von 12 min Abkühlperiode Wechselspannung WIDERSTAND Ω Ω Ω Auflösung: 100 µV Bereiche: 400 , 40 k , 4 M...
- Seite 47 FREQUENZ (automatische Einstellung der PEAK+/-: Zeigt den Wert Peak+ oder peak- Auflösung) in einer Wechselspannungs- oder Bereich: 4 k, 40 k, 400 k,4 M, 1 MHz Wechselstrommessung an. Auflösung: 1 Hz Ansprechzeit: Über 1 ms Genauigkeit: ± (0,1 % der Anzeige HOLD: Hält die letzte Messung auf der +3 Digits) Anzeige fest.
