Renkforce RF1000 Bedienungsanleitung Seite 53

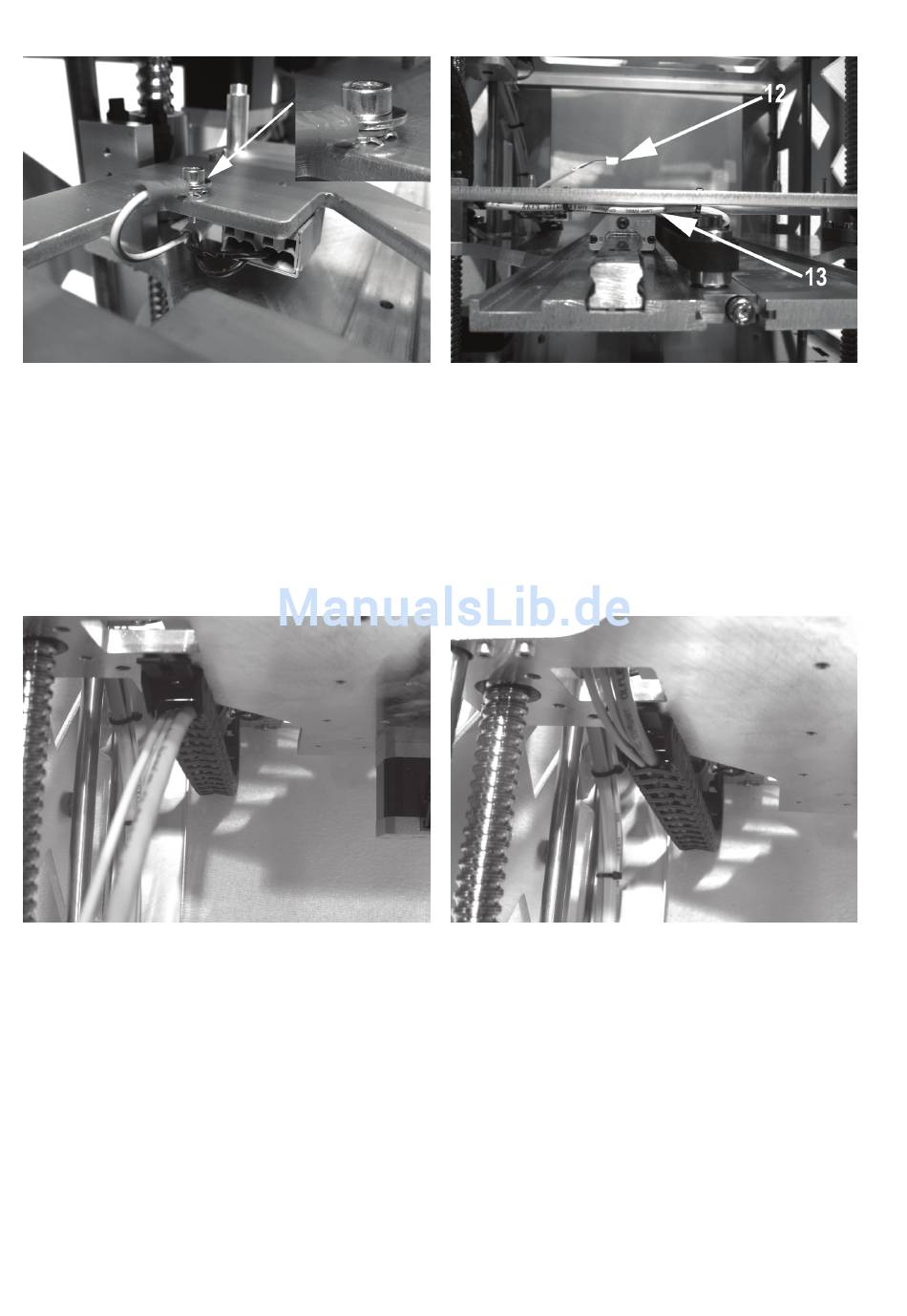

Schutzleiter (grün/gelbe Leitung mit Ring-Öse) mit einer Zy-
linderkopfschraube M3x10, einer Unterlegscheibe und zwei
Zahnscheiben an der Oberseite des Untertisches anschließen.
Achtung: Diese Verbindung stellt den sicherheitstechnisch
wichtigen Kontakt der Gehäuseteile zum Schutzleiter her.
Achten Sie unbedingt auf die Lage der Unterleg- und Zahn-
scheiben:
Schraubenkopf > Unterlegscheibe > Zahnscheibe > Ring-Öse
> Zahnscheibe > Untertisch (siehe Bildausschnitt)
Anderes Ende der Schleppkette am Endstück der Y-Platte ein-
rasten.
Leitung 13 mit dem Steckverbinder des Endschalters für die Y-
Richtung verbinden und die Leitung verlegen.
Leitung 12 etwa 8 cm aus der Schleppkette herausstehen las-
sen und mit kleinem Kabelbinder (99 mm) an der Bohrung im
Untertisch befestigen. Hier wird später der Thermosensor der
Heizplatte angesteckt.
Die Leitungen der Schleppkette durch die Öffnung in der Y-
Platte nach oben verlegen.
