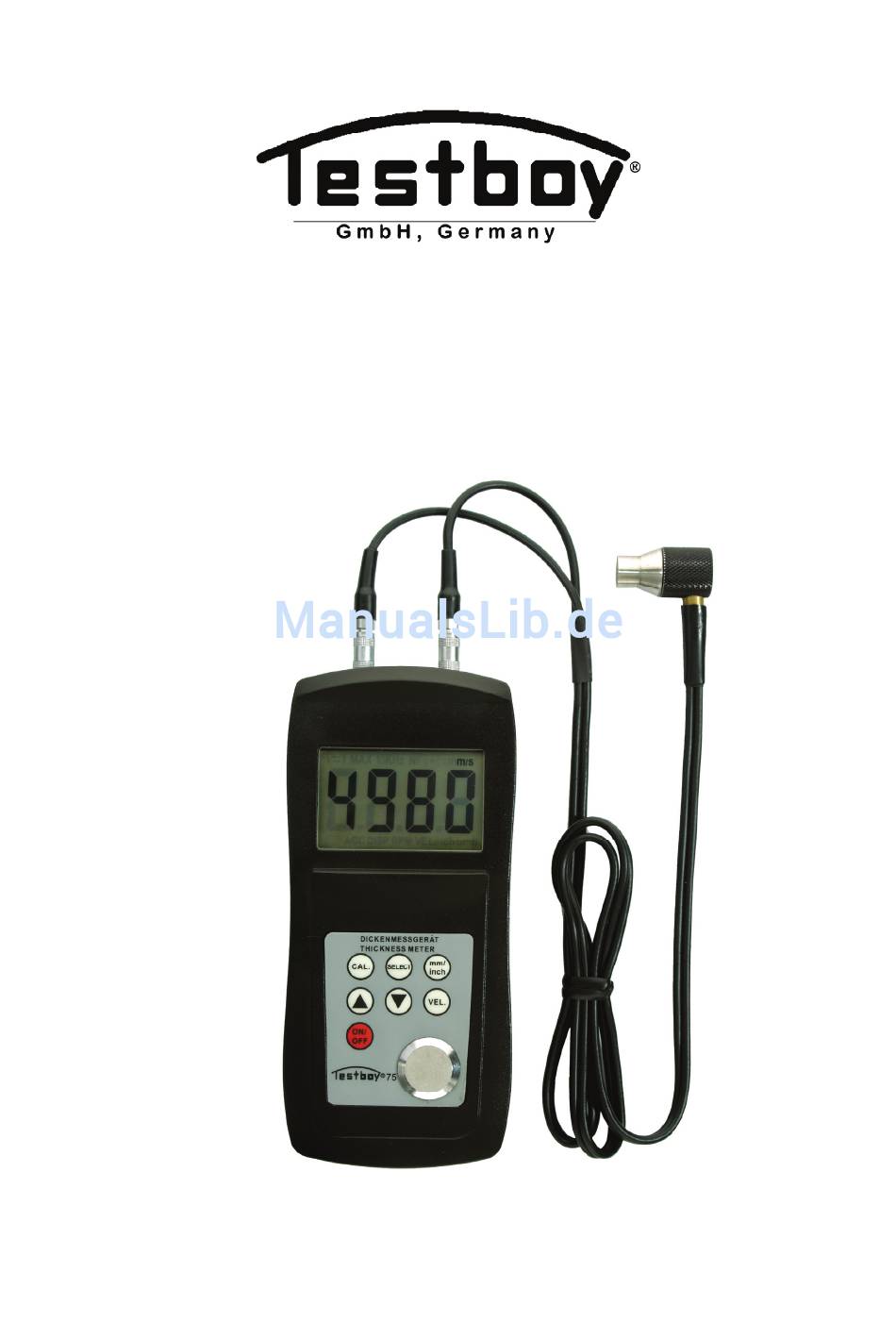

- Seite 1 Testboy 75 Ultraschall-Materialdickenmeßgerät Ultrasonic thickness meter Bedienungsanleitung Operating Instructions 0706...
- Seite 2 Bedienungsanleitung Das Gerät ist ein mikroprozessorgesteuertes Ultraschall-Materialdickenmessgerät mit hoher Genauigkeit. Der Messbereich der Geräte hängt von den akustischen Eigenschaften des Materials und von dem verwendeten Prüfkopf ab. Er beträgt ca. 1,2 ... 200, mm bei einer Temperatur von -10 ... +50 °C. Das Gerät besitzt eine 4- stellige Digitalanzeige und ist sehr einfach zu handhaben.
- Seite 3 No. CODE Material cd01 Stahl cd02 Gußeisen cd03 Aluminium cd04 Kupfer cd05 Messing cd06 Zink cd07 Quartzglas cd08 Polyäthylen cd09 cd10 Grauguß cd11 Kugelgraphitgusseisen xxxx Schallgeschwindigkeit Messung Wenn das Gerät für ein bestimmtes Material und einen Prüfkopf justiert wurde, kann es jederzeit einfach wieder für die gleiche Anwendung verwendet werden, da alle Einstellungen im Gerät gespeichert bleiben.
- Seite 4 Materials frei ist von: Koppelmitteln, Fett, Farbe oder anderen Verunreinigungen, damit eine max. Genauigkeit erzielt wird. Kopplungstechnik Bei Kontaktmessungen ist die Dicke der Koppelmittelschicht ein Teil der Messung. Wenn die max. Genauigkeit ausgenutzt werden soll, muss die Kopplungstechnik reproduzierbar sein. Das ist gewährleistet bei Verwendung eines geeigneten Koppelmittels mit geringer Viskosität.
- Seite 5 Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen vorbehalten Qualitätszertifikat Die Testboy GmbH bestätigt hiermit, dass das erworbene Produkt gemäß den festgelegten Prüfanweisungen während des Fertigungsprozesses kalibriert wurde. Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem nach ISO 9001:2000 überwacht.
-
Seite 6: Material Selection
The Testboy 75 Ultrasonic Thickness Meter is a handheld meter for fast and accurate measurement of material thickness. The Testboy 75 is capable of measuring the thickness of various materials with accuracy as high as ± 0.5 mm(± 0. 1). The principal advantage of ultrasonic measurement overtraditional methods is that ultrasonic measurements can be performed with access to only one side of the material being measured. -
Seite 7: Technical Specification
CODE Material CODE Material cd01 Steel cd02 Cast iron cd03 Red copper cd04 Aluminium cd05 Brass cd06 Zinc cd07 Quartz glass cd08 Polyethylene cd09 cd10 Gray cast iron cd11 Nodular cast iron xxxx Sound velocity TECHNICAL SPECIFICATION Performance Range (pulse-echo): 1,2 mm to 200 mm Resolution: 0. -
Seite 8: Battery Replacement
As an ISO 9001 certified enterprise we guarantee you a constant high quality of our products. This makes us possible to grant you a guarantee of 5 years on our Testboy-products. Fields of application The tool is intended for use in applications as described in the operating instruction only.
