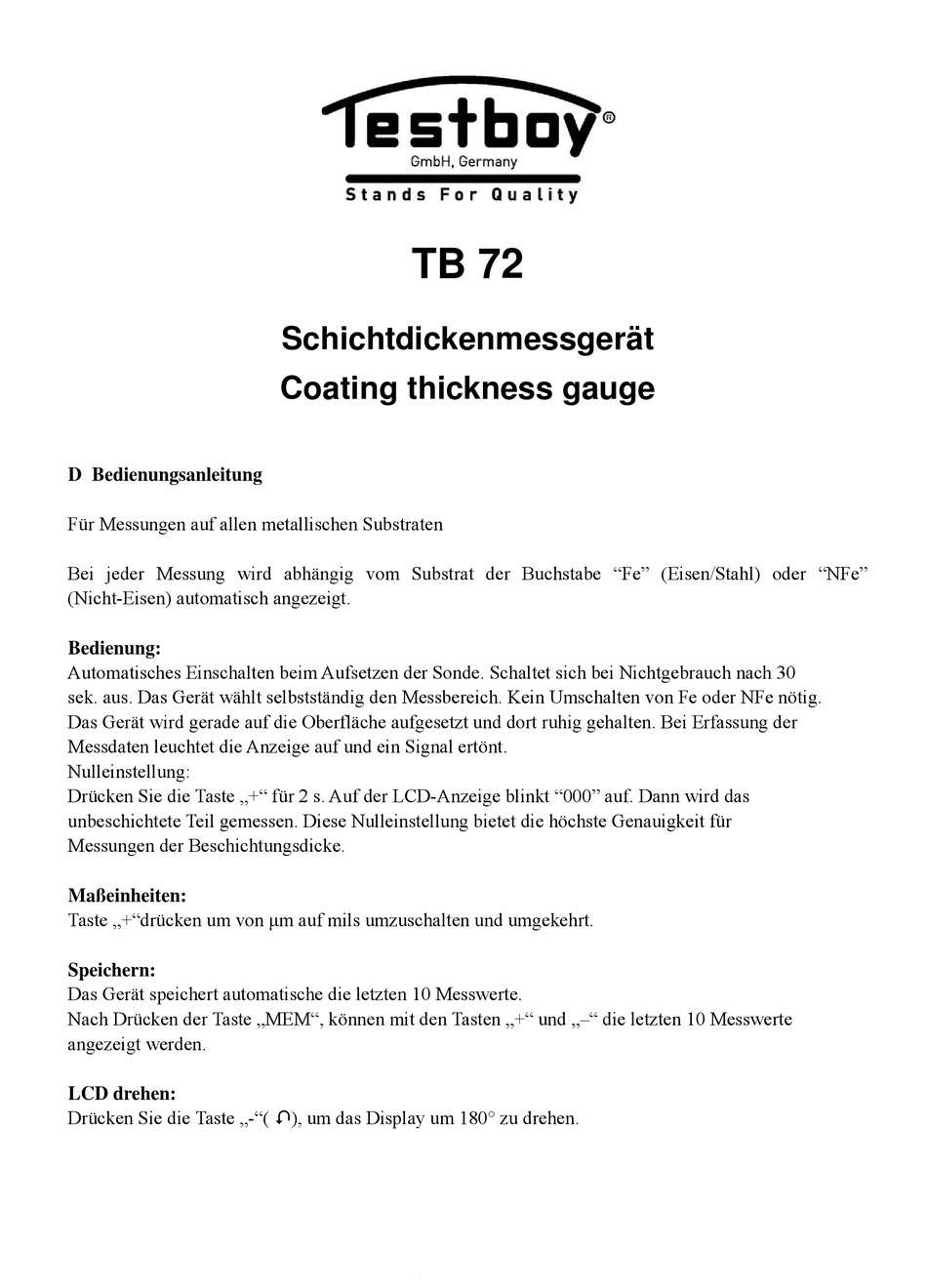

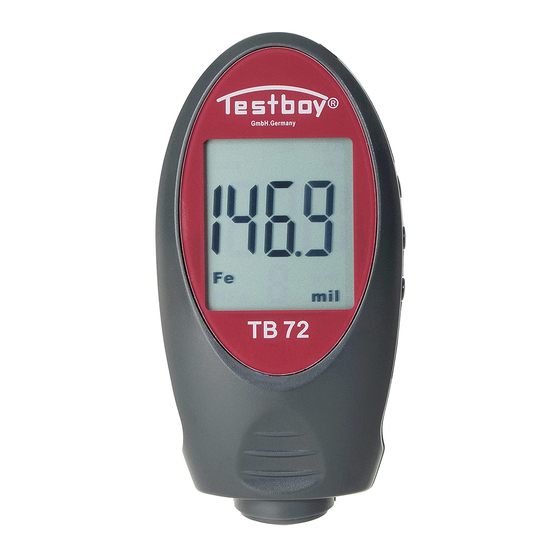

TB 72
Schichtdickenmessgerät
Coating thickness gauge
D Bedienungsanleitung
Für Messungen auf allen metallischen Substraten
Bei jeder Messung wird abhängig vom Substrat der Buchstabe "Fe" (Eisen/Stahl) oder "NFe"
(Nicht-Eisen) automatisch angezeigt.
Bedienung:
Automatisches Einschalten beim Aufsetzen der Sonde. Schaltet sich bei Nichtgebrauch nach 30
sek. aus. Das Gerät wählt selbstständig den Messbereich. Kein Umschalten von Fe oder NFe nötig.
Das Gerät wird gerade auf die Oberfläche aufgesetzt und dort ruhig gehalten. Bei Erfassung der
Messdaten leuchtet die Anzeige auf und ein Signal ertönt.
Nulleinstellung:
Drücken Sie die Taste „+" für 2 s. Auf der LCD-Anzeige blinkt "000" auf. Dann wird das
unbeschichtete Teil gemessen. Diese Nulleinstellung bietet die höchste Genauigkeit für
Messungen der Beschichtungsdicke.
Maßeinheiten:
Taste „+"drücken um von μm auf mils umzuschalten und umgekehrt.
Speichern:
Das Gerät speichert automatische die letzten 10 Messwerte.
Nach Drücken der Taste „MEM", können mit den Tasten „+" und „–" die letzten 10 Messwerte
angezeigt werden.
LCD drehen:
Drücken Sie die Taste „-"( ), um das Display um 180° zu drehen.
Werbung
Verwandte Anleitungen für TESTBOY TB 72
Inhaltszusammenfassung für TESTBOY TB 72
- Seite 1 TB 72 Schichtdickenmessgerät Coating thickness gauge D Bedienungsanleitung Für Messungen auf allen metallischen Substraten Bei jeder Messung wird abhängig vom Substrat der Buchstabe “Fe” (Eisen/Stahl) oder “NFe” (Nicht-Eisen) automatisch angezeigt. Bedienung: Automatisches Einschalten beim Aufsetzen der Sonde. Schaltet sich bei Nichtgebrauch nach 30 sek.
- Seite 2 Fremdeinwirkung an uns zurückgesandt wird. Beschädigungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch ausgeschlossen. Treten nach Ablauf der Garantiezeit Funktionsfehler auf, wird unser Werksservice Ihr Gerät unverzüglich wieder Instand setzen. Bitte wenden Sie sich an: Testboy GmbH Abt. Service Beim Alten Flugplatz 3...
- Seite 3 User Manual Fe type is applicable for nonmagnetic coatings on ferromagnetic substrates, e.g., zinc, chromium, copper, tin, or paint, plastics, enamel on iron or steel. A symbol Fe is displayed on the screen. NFe type is applicable for electrically non-conductive coatings on non-ferrous metals, e.g., paint, enamel, or plastics on aluminum, brass, or zinc and anodic coating on aluminum.
- Seite 4 This operation manual has been created with due care and attention. No claim is made nor a guarantee given that the data, illustrations and drawings are complete or correct. Subject to change without notice GmbH Elektrotechnische Spezialfabrik Beim Alten Flugplatz 3 - 49377 Vechta, Germany Tel: +49(0)4441/89112-10 - Fax: +49(0)4441/84536 Internet: http://www.testboy.de – e-Mail: info@testboy.de...
