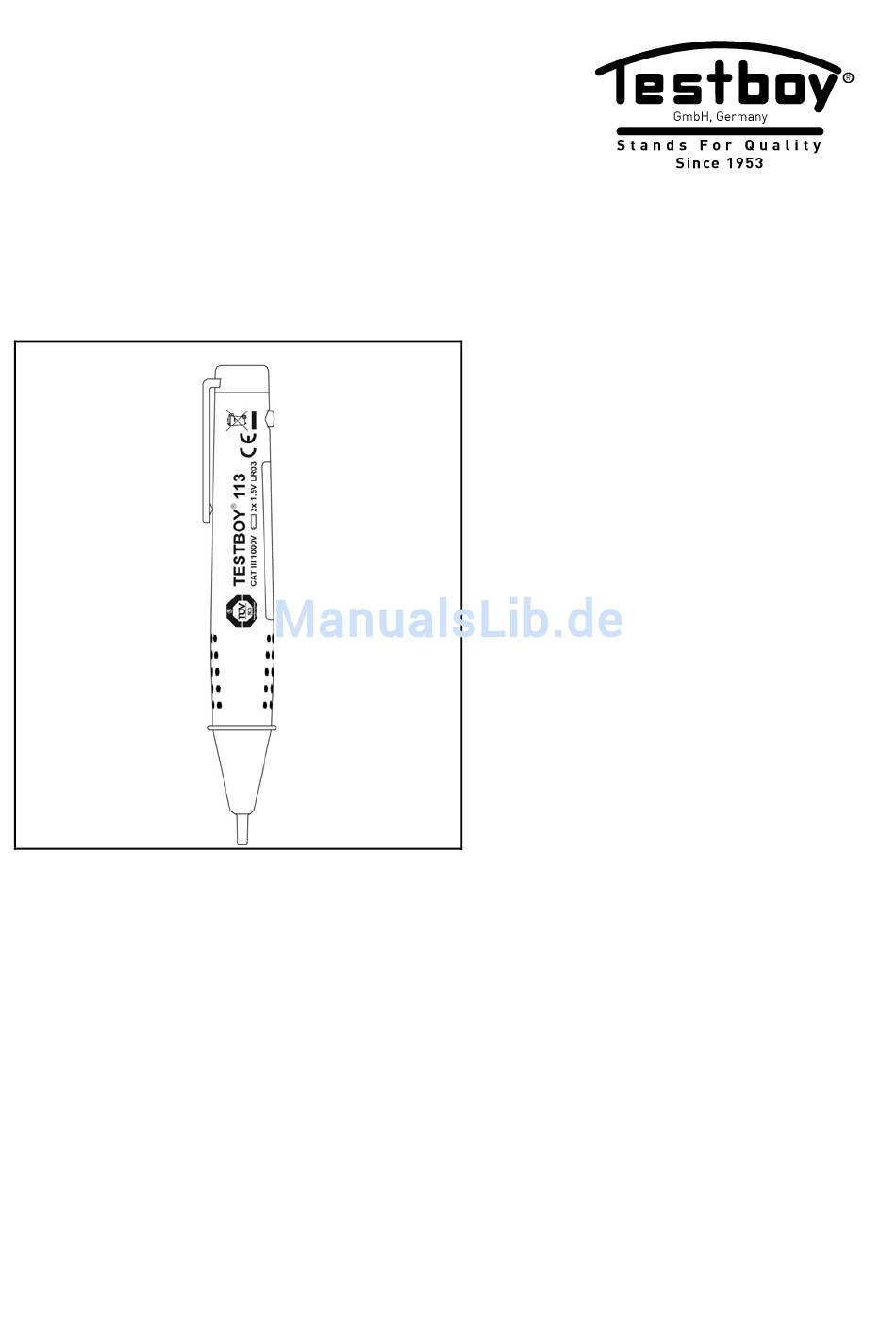

  • Seite 1 ® Testboy Version 1.0...
  • Seite 2 ® Testboy Bedienungsanleitung ® Testboy Operating instructions ® Testboy Mode d’emploi ® Testboy Istruzioni per l’uso ® Testboy Instrucciones de empleo ® Testboy lnstruções de serviço ® Testboy Gebruiksaanwijzing ® Testboy lnstrukcja obsługi ® Testboy Инструкция по эксплуатации ® Testboy...

  • Seite 3: Sicherheitshinweise

    Gerätes) sein. WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. La- serstrahlung kann irreparable Schäden am Auge her- vorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden. ® Testboy...

  • Seite 4: Allgemeine Sicherheitshinweise

    Temperaturen aus. Vermeiden Sie staubige und feuchte Umgebungs- bedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Testboy...
  • Seite 5 Sicherheitshinweise in der Bedie- nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün- digung zu ändern © Testboy GmbH, Deutschland. ® Testboy...
  • Seite 6 Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
  • Seite 7 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk- tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le- benszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu ver-...
  • Seite 8 D-49377 Vechta www.testboy.de Germany info@testboy.de Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele- vanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwen- deten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

  • Seite 9: Bedienung

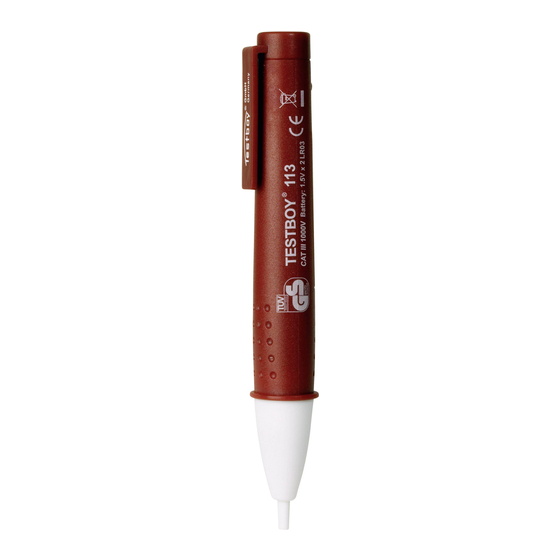

    Bedienung Bedienung ® Vielen Dank, dass Sie sich für den Testboy 113 entschieden haben. Berührungslose Spannungsprüfung ab 12 V AC Hochleistungs-LED-Taschenlampe Akustischer Warnton Berührungslose Spannungsprüfung ® Der Testboy 113 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsführende Leitungen aufzuspü-...
  • Seite 10 Umfeld auftretenden Gefahren bei der Spannungsmessung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein. Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter Spannung steht oder nicht. ® Testboy...
  • Seite 11 Messkategorien von Messsonde und Zu- behör zu verwenden. Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden. Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch. ® Testboy...

  • Seite 12: Technische Daten

    Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! Technische Daten Spannungsbereich 12 – 1000 V AC Stromversorgung 2 x 1,5 V Typ AAA Micro Schutzart IP 40 Überspannungskategorie CAT III 1000 V Prüfnorm IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 13: Safety Notes

    WARNING Never point the laser beam directly or indirectly (on re- flective surfaces) towards the eyes. Laser radiation can cause irreparable damage to the eyes. You must first deactivate the laser beam when measuring close to people. ® Testboy...

  • Seite 14: General Safety Notes

    Measurement instruments and their accessories are not toys. Children should never be allowed access to them! In industrial institutions, you must follow the acci- dent prevention regulations for electrical facilities and equipment, as established by your employer's liability insurance organization. ® Testboy...
  • Seite 15 Read the instructions completely before beginning the initial commissioning. This instrument is CE approved and thus fulfils the required guidelines. All rights reserved to alter specifications without prior notice © Testboy GmbH, Germany. ® Testboy...
  • Seite 16 The warranty claim expires in cases of damages caused by failure to observe the instruction! We as- sume no liability for any resulting damage! Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by...
  • Seite 17 Notes Disposal For Testboy customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan. The EU Directive 2002/96/EC (WEEE) regulates the return and recycling of waste electrical and electron- ics equipment.
  • Seite 18 Germany info@testboy.de Certificate of quality All aspects of the activities carried out by Testboy GmbH relat- ing to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.

  • Seite 19: Operation

    Operation Operation ® Thank you for choosing a Testboy 113. Non-contact voltage tester from 12 V AC High performance LED flashlight Audible warning tone Non-contact voltage test ® The Testboy 113 is capable of detecting wires carrying live voltages using its built- in circuits in its tip.
  • Seite 20 The single-pole phase testing is not appropriate to determine whether a line is live or not. For this purpose, the double-pole voltage test is always required. ® Testboy...
  • Seite 21 All parts of the device and its accessories are not allowed to be changed or replaced , other than authorized by the manufac- turer or his agent. For cleaning the unit, use a dry cloth. ® Testboy...

  • Seite 22: Changing The Batteries

    Use an authorised local collection point! Technical data Voltage range 12 - 1000 V AC Power supply 2 x 1.5 V AAA Micro Degree of protection IP 40 Overvoltage category CAT III 1000 V Testing standard IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 23: Consignes De Sécurité

    Ne dirigez jamais le rayon laser sur vos yeux, direc- tement ou indirectement via des surfaces réfléchis- santes. Les rayons laser peuvent provoquer sur vos yeux des dommages irréparables. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé. ® Testboy...

  • Seite 24: Consignes Générales De Sécurité

    Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques. ® Testboy...
  • Seite 25 Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exi- gées. Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne. ® Testboy...
  • Seite 26 Testboy n'assume aucune responsabilité pour les dommages résultant : du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy de l'influence de l'alcool, de drogues ou de médicaments.
  • Seite 27 Remarques Mise au rebut Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour dé- chets électroniques au terme de son cycle de vie. La DEEE (2002/96/CE) réglemente le retour et le re- cyclage des déchets électriques et électroniques.
  • Seite 28 Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en perma- nence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utili- sés lors de l'étalonnage sont soumis à...
  • Seite 29 Utilisation Utilisation ® Nous vous remercions vivement d'avoir acheté le Testboy 113. Contrôle de tension sans contact, dès 12 V CA Lampe de poche LED forte puissance Signal sonore Contrôle de tension sans contact Grâce au circuit électrique intégré dans sa ®...
  • Seite 30 Le contrôle de tension sans contact ne convient pas pour dé- terminer si une ligne est sous tension ou ne l'est pas. ® Testboy...
  • Seite 31 Sauf autorisation expresse du constructeur ou de son représen- tant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires. Pour nettoyer l'appareil, utiliser un chiffon sec. ® Testboy...

  • Seite 32: Remplacement Des Piles

    Plage de tension 12 - 1 000 V CA Alimentation électrique 2 piles type 1,5 V AAA micro Indice de protection IP 40 Catégorie de surtension CAT III 1 000 V Norme de contrôle CEI/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 33: Norme Di Sicurezza

    Non rivolgere il raggio laser direttamente o indiretta- mente in direzione degli occhi tramite superfici riflet- tenti. I raggi laser possono causare danni irreparabili agli occhi. In caso di misurazioni vicino a persone, di- sattivare il raggio laser. ® Testboy...

  • Seite 34: Norme Di Sicurezza Generali

    Gli strumenti di misura e gli accessori non sono gio- cattoli e non devono pertanto essere utilizzati da bambini! In ambito industriale attenersi alle norme antinfortu- nistiche dell‘Istituto di assicurazione contro gli infor- tuni sul lavoro per quanto concerne gli impianti e i materiali d’esercizio elettrici. ® Testboy...
  • Seite 35 Il presente apparecchio è certi- ficato CE e soddisfa pertanto le necessarie direttive. Ci riserviamo il diritto di modificare le specifiche senza preavvi- so © Testboy GmbH, Germania. ® Testboy...
  • Seite 36 Istruzioni per l’uso da modifiche al prodotto non autorizzate da Testboy oppure dall’uso di ricambi non prodotti o non omologati da Testboy dall’influsso di alcool, droghe o medicinali Esattezza delle Istruzioni per l’uso Le presenti istruzioni per l’uso sono state redatte con la massi-...
  • Seite 37 Avvertenze Smaltimento Gentile Cliente Testboy, acquistando il nostro prodotto ha la possibilità di consegnare l’apparecchio in appositi punti di rac- colta per materiali elettrici al termine del ciclo di vita. La direttiva WEEE (2002/96 CE) regola il ritiro e il rici- claggio delle apparecchiature elettriche ed elettroni- che.
  • Seite 38 Avvertenze 5 anni di garanzia Gli apparecchi Testboy vengono sottoposti a rigidi controlli di sicurezza. Se, durante l’uso quotidiano, dovessero comunque verificarsi problemi di funzionamento, concediamo una garanzia di 5 anni (valida solo se accompagnata da fattura). I difetti di produzione o di materiale vengono da noi eliminati a titolo gra- tuito a condizione però...
  • Seite 39 Segnalatore acustico Prova di tenuta a tensione senza contatto ® Testboy 113 è in grado di rilevare i con- duttori sotto tensione con il circuito inte- grato nella punta. Se viene riconosciuta una tensione alter- nata > 110 Volt CA, la calotta bianca si il- lumina di rosso (vedere la figura al punto 1a.) e viene emesso un segnale acustico.
  • Seite 40 Il controllo della tensione contact-less non consente di stabilire se un cavo sia o meno sotto tensione. ® Testboy...
  • Seite 41 A meno che espressamente consentito dal produttore o dal suo rappresentante, non è possibile modificare o sostituire parti dell’apparecchio o di suoi accessori. Per pulire l’apparecchio utilizzare un panno asciutto. ® Testboy...

  • Seite 42: Sostituzione Delle Batterie

    Dati tecnici Campo di tensione 12 – 1000 V AC Alimentazione elettrica 2 x 1,5 V tipo AAA Micro Grado di protezione IP 40 Classe per l'installazione CAT III 1000 V Norma di controllo IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 43: Instrucciones De Seguridad

    Nunca debe dirigir el haz de láser directamente ni indirectamente a través de superficies reflectantes hacia el ojo. La radiación láser puede causar daños irreparables en el ojo. Cuando realice mediciones cerca de otras personas deberá desactivar el haz láser. ® Testboy...

  • Seite 44: Instrucciones Generales De Seguridad

    ¡Los dispositivos de medición y accesorios no son juguetes y, por lo tanto, no deben caer en manos de los niños! En instalaciones comerciales deberá tener presente la normativa de prevención de accidentes de la asociación de instalaciones y aparatos eléctricos. ® Testboy...
  • Seite 45 Antes de poner en marcha el aparato lea íntegramente el manual de instrucciones. Este aparato ha sido verificado conforme a la normativa CE, por lo que cumple las disposiciones de las directivas obligatorias. ® Testboy...
  • Seite 46 Indicaciones Nos reservamos el derecho a modificar las especificaciones sin previo aviso © Testboy GmbH, Alemania. ® Testboy...
  • Seite 47 Testboy o causados por piezas de repuesto no fabricadas por Testboy o no autorizadas por ella causados por la influencia del alcohol, las drogas o medicamentos Adecuación de la información contenida en el manual de...
  • Seite 48 Indicaciones Eliminación Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de retornar el equipo al final de su vida útil depositándolo en puestos de reciclaje adecuados para residuos eléctricos y electrónicos. La RAEE (Directiva Europea 2002/96/CEE) regula la devolución y el reciclaje de equipos eléctricos...
  • Seite 49 Indicaciones pilas/baterías. ® Testboy...
  • Seite 50 Indicaciones 5 años de garantía Los equipos Testboy son sometidos a un estricto control de calidad. Si, a pesar de ello, durante la práctica diaria surge cualquier fallo de funcionamiento, proporcionamos una garantía de 5 años (sólo válida previa presentación de recibo de compra).

  • Seite 51: Instrucciones De Empleo

    Señal acústica de advertencia Comprobación de tensión sin contacto ® Testboy 113 es capaz de detectar las líneas conductoras de tensión mediante el circuito integrado en su punta. Si se detecta una tensión alterna > 110 V CA, la tapa blanca se iluminará en rojo (véase ilustración del apartado 1a) y...
  • Seite 52 La prueba de tensión sin contacto no es adecuada para determinar si un conductor está o no energizado. ® Testboy...
  • Seite 53 Si el fabricante o su representante no lo autoriza expresamente, no deben modificarse ni sustituirse los componentes del aparato o de sus accesorios. Para limpiar el aparato, utilice un paño seco. ® Testboy...

  • Seite 54: Datos Técnicos

    Datos técnicos Rango de tensión 12 – 1.000 V CA Alimentación eléctrica 2 x 1,5 V AAA Micro Tipo de protección IP 40 Categoría de sobretensión CAT III 1000 V Norma de ensayo IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 55: Indicações De Segurança

    Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado. ® Testboy...

  • Seite 56: Indicações Gerais De Segurança

    Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças! Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção. ® Testboy...
  • Seite 57 Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias. Reservado o direito de proceder a alterações das especificações sem aviso prévio © Testboy GmbH, Alemanha. ® Testboy...
  • Seite 58 Testboy não se responsabiliza por danos que resultem de inobservância das instruções de alterações no produto não autorizadas pela Testboy ou da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy do estado sob influência de álcool, drogas ou medicamentos.
  • Seite 59 Indicações Eliminação Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica. A directiva REEE (2002/96/CE) regulamenta a devolução e a reciclagem de equipamentos electrónicos usados.
  • Seite 60 Indicações baterias e acumuladores! ® Testboy...
  • Seite 61 Indicações 5 anos de garantia O equipamento da Testboy é submetido a um rigoroso controlo de qualidade. Contudo, se forem detectados erros de funcionamento durante a utilização prática diária, prestamos uma garantia de 5 anos (apenas válida mediante apresentação da factura). Eliminamos gratuitamente erros de fabrico ou de material, desde que o equipamento não tenha sido sujeito a...
  • Seite 62 Operação Operação ® Obrigado por se ter decidido pela compra do Testboy 113. Controlo de tensão sem contacto, a partir de 12 V AC Lanterna de bolso de LED de alto rendimento Aviso acústico Controlo de tensão sem contacto ®...
  • Seite 63 środowisku przemysłowym, niezbędne zasady bezpieczeństwa oraz metody kontroli sprawności urządzenia przed i po każdym użyciu. Bezdotykowy pomiar napięcia nie jest metodą przydatną do stwierdzania, czy w przewodzie panuje napięcie czy też nie. ® Testboy...
  • Seite 64 W przypadku kombinacji sondy pomiarowej i akcesoriów należy zastosować niższą z obu kategorii pomiarowych sondy pomiarowej i akcesoriów. Do czyszczenia urządzenia stosować suchą ściereczkę. ® Testboy...

  • Seite 65: Dados Técnicos

    Amplitude de tensão 12 – 1000 V AC Alimentação de energia 2 x 1,5 V tipo AAA Micro Tipo de proteção IP 40 Categoria de sobretensão CAT III 1000 V Norma de teste CEI/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 66: Veiligheidsaanwijzingen

    (bijvoorbeeld door beschadiging van het apparaat). WAARSCHUWING Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd. ® Testboy...

  • Seite 67: Algemene Veiligheidsaanwijzingen

    Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. Voorkom stoffige en vochtige omgevingsomstandigheden. Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden. ® Testboy...
  • Seite 68 In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE- gecontroleerd en voldoet hierdoor aan de relevante richtlijnen. ® Testboy...
  • Seite 69 Aanwijzingen Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland. ® Testboy...
  • Seite 70 Testboy is niet aansprakelijk voor schade die uit het negeren van de gebruiksaanwijzing niet door de firma Testboy vrijgegeven wijzigingen aan het product of niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.
  • Seite 71 Aanwijzingen Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen. De AEEA (2002/96/EC) regelt de terugname en recycling van afgedankte elektrische en elektronische apparatuur. Fabrikanten van elektrische en elektronische apparatuur zijn vanaf 13...
  • Seite 72 Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.
  • Seite 73 Sterke led-zaklamp Geluidssignaal Contactloze spanningsmeting ® De Testboy 113 is in staat om met het in de punt geïntegreerde schakelcircuit leidingen op te sporen die onder spanning staan. Als een wisselspanning van meer dan 110 V AC wordt gedetecteerd, wordt het witte kapje rood verlicht (zie afb.
  • Seite 74 De contactloze spanningsmeting is niet geschikt om vast te stel- len of een leiding onder spanning staat of niet. ® Testboy...
  • Seite 75 Tenzij door de fabrikant of diens vertegenwoordiging uitdrukke- lijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen Gebruik voor reiniging van het apparaat een droge doek. ® Testboy...

  • Seite 76: Batterij Vervangen

    Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt! Technische gegevens Spanningsbereik 12 – 1000 V AC Voeding 2x 1,5 V type AAA Micro Beschermingsgraad IP 40 Overspanningscategorie CAT III 1000 V Testnorm IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 77: Zasady Bezpieczeństwa

    (np. uszkodzenie urządzenia). OSTRZEŻENIE Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony. ® Testboy...

  • Seite 78: Ogólne Zasady Bezpieczeństwa

    Unikać zapylonego i wilgotnego otoczenia. Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci! W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego. ® Testboy...
  • Seite 79 Wykrzyknik na tle trójkąta wskazuje w instrukcji obsługi na zasady bezpieczeństwa. Przed uruchomieniem zapoznać sie z treścią całej instrukcji. Urządzenie posiada symbol CE, dlatego spełnia wymagane dyrektywy. Zastrzega się prawo do zmian specyfikacji bez uprzedniego informowania © Testboy GmbH, Niemcy. ® Testboy...
  • Seite 80 W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu! Testboy nie ponosi odpowiedzialności za szkody wynikające z nieprzestrzegania instrukcji modyfikacji produktu niezatwierdzonych przez Testboy lub części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy wpływu alkoholu, narkotyków lub leków.
  • Seite 81 Wskazówki Utylizacja Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego. Dyrektywa WEEE (2002/96/WE) reguluje sposób odbioru i utylizacji zużytych urządzeń elektrycznych. Od dnia 13.8.2005 r. producenci sprzętu elektrycznego są zobowiązani do bezpłatnego przyjmowania i utylizacji urządzeń...
  • Seite 82 Germany info@testboy.de Certyfikat jakości Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.
  • Seite 83 Bezdotykowa kontrola napięcia od 12 V AC Latarka LED o wysokiej wydajności Akustyczny sygnał ostrzegawczy Bezdotykowa kontrola napięcia ® Przyrząd Testboy 113 wykrywa przewody będące pod napięciem za pomocą układu przełączającego wbudowanego w końcówce. W przypadku rozpoznania napięcia zmiennego >110 V AC biały kapturek zapali się...
  • Seite 84 środowisku przemysłowym, niezbędne zasady bezpieczeństwa oraz metody kontroli sprawności urządzenia przed i po każdym użyciu. Bezdotykowy pomiar napięcia nie jest metodą przydatną do stwierdzania, czy w przewodzie panuje napięcie czy też nie. ® Testboy...
  • Seite 85 W przypadku kombinacji sondy pomiarowej i akcesoriów należy zastosować niższą z obu kategorii pomiarowych sondy pomiarowej i akcesoriów. Do czyszczenia urządzenia stosować suchą ściereczkę. ® Testboy...

  • Seite 86: Wymiana Baterii

    Dane techniczne Zakres napięcia 12 – 1000 V AC Zasilanie 2 x 1,5 V typ AAA Micro Stopień ochrony IP 40 Kategoria przepięciowa CAT III 1000 V Norma badania IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...
  • Seite 87 смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора). ПРЕДУПРЕЖДЕНИЕ Никогда не направлять лазерный луч прямо или от отражающих поверхностей в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован. ® Testboy...

  • Seite 88: Общие Правила Техники Безопасности

    воздействию высоких температур. Избегать пыльной и влажной среды. Измерительные приборы и принадлежности – не игрушка и не должны попадать в руки детей! На промышленных предприятиях должны соблюдаться профсоюзные предписания по предотвращению аварий и несчастных случаев для электрических установок и ® Testboy...
  • Seite 89 Инструкции по эксплуатации. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю. Во избежание повреждения, при длительном неиспользовании прибора следует удалять батареи. ® Testboy...
  • Seite 90 эксплуатации указания по технике безопасности сопровождаются восклицательным знаком в треугольнике. Перед вводом прибора в эксплуатацию полностью прочитать Инструкцию. Данный прибор имеет знак CE, то есть отвечает требованиям необходимых директив. Сохраняется право на изменение спецификаций без предварительного уведомления. © Testboy GmbH, Германия ® Testboy...
  • Seite 91 несоблюдения Инструкции по эксплуатации, аннулируется гарантия! Изготовитель не несет ответственность за связанный с этим косвенный ущерб! Компания Testboy не несет ответственность за ущерб, возникающий вследствие: несоблюдения Инструкции по эксплуатации; изменений изделия, не разрешенных фирмой Testboy, или применения запасных частей, не изготовленных или не...
  • Seite 92 Указания Утилизация Уважаемый покупатель изделия Testboy! Став владельцем нашего изделия, по окончании срока службы Вы можете сдать его на специальный пункт сбора электрических отходов. Директива WEEE (2002/96/EC) регулирует порядок приема и переработки старых электроприборов. С 13.08.2005 г. изготовители обязаны бесплатно принимать обратно и...
  • Seite 93 Указания батарей/аккумуляторов! ® Testboy...
  • Seite 94 D-49377 Vechta www.testboy.de Germany info@testboy.de Сертификат качества Все работы и процессы внутри компании Testboy GmbH, влияющие на качество продукции, постоянно контролируются системой менеджмента качества. Кроме того, компания Testboy GmbH подтверждает, что контрольная аппаратура, применяемая при калибровке, подвергается постоянной проверке средств контроля.
  • Seite 95 перем. тока Высокомощный светодиодный карманный фонарь Акустический предупредительный сигнал Бесконтактный контроль наличия напряжения За счет встроенной в наконечник ® коммутируемой схемы Testboy способен обнаруживать находящуюся под напряжением проводку. При регистрации переменного напряжения > 110 вольт пер. тока, белый колпачок загорается красным...
  • Seite 96 Любое лицо, использующее данный измерительный прибор, должно иметь соответствующее образование и обладать знаниями об особых, возникающих в промышленной среде опасностях при измерении напряжения, о необходимых мерах техники безопасности и о методах проверки надлежащей работы прибора перед и после каждого его использования. ® Testboy...
  • Seite 97 находятся в номинальном диапазоне прибора. Перед началом работы необходимо прочитать данную инструкцию. Если прибор эксплуатируется не в соответствии с указаниями производителя, возможно отрицательное влияние на уровень защиты, обеспечиваемый прибором. В случае комбинации из измерительного щупа и дополнительного оборудования требуется использовать ® Testboy...

  • Seite 98: Технические Характеристики

    мусором. Недалеко от Вас тоже должен быть приемный пункт! Технические характеристики Диапазон напряжения 12 – 1000 В перем. тока Электропитание 2 x 1,5 В, тип AAA Micro Класс защиты IP 40 Категория CAT III 1000 В перенапряжения Стандарт испытаний IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...

  • Seite 99: Bezpečnostní Pokyny

    (např. poškození přístroje). VÝSTRAHA Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný. ® Testboy...

  • Seite 100: Všeobecné Bezpečnostní Pokyny

    Nevystavujte přístroj delší dobu vysokým teplotám. Vyhněte se prašným a vlhkým okolním podmínkám. Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem! V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky. ® Testboy...
  • Seite 101 Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice. Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo. ® Testboy...
  • Seite 102 V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku! Nepřebíráme ručení za následné škody, které by toho vyplynuly. Testboy neručí za škody, které jsou následkem nedodržení návodu změny na výrobku neschválenou firmou Testboy použití náhradních dílů nevyrobených nebo neschválených firmou Testboy požití...
  • Seite 103 Upozornění Likvidace Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu. WEEE (2002/96 EG) upravuje vracení a recyklaci starých elektrických spotřebičů. Od 13.8.2005 jsou výrobci elektrických přístrojů zavázáni k bezplatnému příjmu a recyklaci elektrických...
  • Seite 104 Upozornění 5letá záruka Testboy-přístroje podléhají přísné kontrole kvality. Pokud by se přesto při denním používání vyskytly poruchy funkce, poskytujeme záruku v délce 5 let (platí jen s účtem). Pokud nám zašlete zpět neotevřený přístroj a bez cizího zásahu, bezplatně odstraníme výrobní chyby nebo chyby materiálu. Poškození v důsledku nárazu nebo chybné...
  • Seite 105 Obsluha Obsluha ® Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy 113. Bezdotyková zkouška napětí od 12 V AC Vysoce výkonná kapesní svítilna LED Akustický výstražný signál Bezdotyková zkouška napětí ® Přístroj Testboy 113 je schopen pomocí obvodu integrovaného v hrotu vyhledat vodiče pod napětím.
  • Seite 106 řádné funkce přístroje před každým použitím přístroje i po něm. Bezdotyková zkouška napětí není vhodná pro zjišťování, zda je vedení pod napětím nebo nikoliv. ® Testboy...
  • Seite 107 údajů výrobce, může to negativně ovlivnit ochranu, kterou přístroj poskytuje. Při kombinaci měřicí sondy a příslušenství se z obou kategorií měření, tzn. měřicí sondy a příslušenství, musí použít ta nižší kategorie. K čištění přístroje používejte čistý hadr. ® Testboy...

  • Seite 108: Výměna Baterie

    Technické údaje Rozsah napětí 12 – 1000 V AC Napájení 2 x 1,5 V typ AAA Micro Druh krytí IP 40 Přepěťová kategorie CAT III 1000 V Zkušební norma IEC/EN 61010-1 (DIN VDE 0411) ® Testboy...
  • Seite 109 Obsluha ® Testboy...
  • Seite 111 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
