Sony RDP-M15iP Referenzhandbuch

4-274-302-42(1)
Personal Audio Docking System
Guida di riferimento
Guía de referencia
Guia de Referência (lado inverso)
Referenzhandbuch (Rückseite)
©2011 Sony Corporation Printed in China

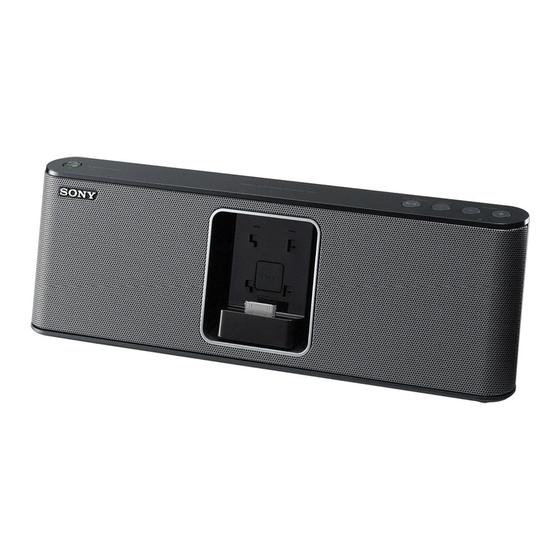

RDP-M15iP
SOUND
iPod & iPhone − VOLUME +

BATTERY/CHARGE
/
Sensore del telecomando
Sensor remoto
PUSH
Alloggiamento dell'adattatore dock
Bandeja de conexión
I pulsanti VOLUME + e  hanno un riferimento tattile.
Los botones VOLUME + y  tienen un punto táctil.
Per le altre pile consultate la sezione relativa alla
rimozione sicura delle pile. Conferire le pile esauste
presso i punti di raccolta indicati per il riciclo.
Per informazioni più dettagliate circa lo smaltimento
Italiano
della pila esausta o del prodotto, potete contattare il
Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove l'avete acquistato.
In caso di interrogativi o problemi riguardanti
l'apparecchio, consultare il proprio rivenditore Sony.
ATTENZIONE
Per ridurre il rischio di incendi o scosse
Funzionamento
elettriche, non esporre questo
apparecchio alla pioggia o all'umidità.
Sorgente di
Per ridurre il rischio di incendi, non coprire le
aperture di ventilazione dell'apparecchio con
alimentazione
giornali, tovaglie, tende e simili. Inoltre, non
collocare candele accese sull'apparecchio.
Sistema di economizzazione
Per ridurre il rischio di incendi o scosse elettriche,
dell'energia
non esporre l'apparecchio a spruzzi e non mettere
Al termine della riproduzione di brani dell'iPod
sull'apparecchio stesso degli oggetti che
(o altro apparecchio collegato alla presa a jack
contengono liquidi, come i vasi.
AUDIO IN), se non si esegue alcuna operazione
Non installare l'apparecchio in spazi ristretti quali
per circa 20 minuti, l'unità si spegne
librerie o mobiletti.
automaticamente.
Non esporre le pile (batterie o pile installate) a
Per preparare una sorgente
fonti di calore eccessivo, quali luce solare, fuoco o
simili per un periodo di tempo prolungato. di alimentazione
Poiché la spina principale è utilizzata per
Questa unità contiene una batteria ricaricabile.
scollegare l'adattatore di alimentazione CA dalla
La batteria deve essere caricata prima del primo
corrente di rete, collegare l'adattatore stesso a una
utilizzo dell'unità o quando è scarica. L'unità può
presa CA facilmente accessibile. Se si dovesse
essere utilizzata mentre la batteria è in carica.
notare un'anormalità nell'adattatore, scollegarlo
1
Collegare saldamente l'adattatore di
subito dalla presa CA.
alimentazione CA in dotazione alla presa
L'unità non è scollegata dalla fonte di alimentazione
a jack DC IN 14.5V posta sul retro
CA (corrente di rete) fintanto che è collegata alla
dell'unità e innestarlo in una presa a
presa di rete, anche se l'unità stessa è stata spenta.
muro per caricare la batteria.
La targa e le informazioni importanti sulla
Nota sull'adattatore di alimentazione CA
sicurezza sono posizionate sulla parte esterna
 Utilizzare esclusivamente l'adattatore di
inferiore dell'unità principale e sulla superficie
alimentazione CA Sony in dotazione. I prodotti
dell'adattatore di alimentazione CA.
di altre case potrebbero avere spine con polarità
ATTENZIONE
diversa. Utilizzando adattatori di alimentazione
Se la pila viene sostituita in modo errato, si
CA diversi da quello in dotazione si potrebbero
potrebbero verificare esplosioni. Sostituirla
verificare anomalie di funzionamento dell'unità.
esclusivamente con una pila dello stesso tipo.
Avviso per i clienti: le seguenti informazioni
riguardano esclusivamente gli apparecchi
venduti in paesi in cui sono applicate le
direttive UE 2
Verificare che il processo di carica sia
Il fabbricante di questo prodotto è Sony
iniziato.
Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075, Giappone. Il rappresentante autorizzato L'indicatore BATTERY/CHARGE (rosso) si
ai fini della Compatibilità Elettromagnetica e
illumina durante la carica e si spegne quando
della sicurezza del prodotto è Sony Deutschland
il processo di carica è stato completato.
GmbH, Hedelfinger Strasse 61, 70327, Stoccarda
Nota
Germania. Per qualsiasi problema relativo
 Per caricare la batteria sono necessarie circa
all'assistenza o alla garanzia, si prega di fare
5 ore.
riferimento agli indirizzi indicati nei documenti
di assistenza e garanzia forniti con il prodotto. Per utilizzare la batteria
ricaricabile
Precauzioni
L'unità può essere alimentata con la batteria
ricaricabile anziché con l'adattatore di
alimentazione CA.
 Per scollegare l'adattatore di alimentazione CA,
tirarlo afferrando la spina e non il cavo stesso.
Durata delle pile
 Poiché per il diffusore viene impiegato un
(ore circa)
magnete potente, in prossimità dell'unità non
conservare carte di credito a codifica magnetica Condizione di utilizzo
o orologi a molla, televisori a tubo catodico o
proiettori ecc. onde evitare eventuali danni
Riproduzione dell'iPod
causati dal magnete stesso.
* Misurazione eseguita in base agli standard
 Non lasciare l'unità nei pressi di fonti di calore,
JEITA (Japan Electronics and Information
come caloriferi o condotti dell'aria calda, o in
Technology Industries Association). Il tempo di
luoghi esposti a luce solare diretta, polvere
eccessiva, vibrazioni meccaniche o urti. utilizzo viene misurato con la funzione SOUND
 Permettere una circolazione d'aria adeguata per impostata su off e la durata delle pile può
evitare surriscaldamenti interni. Non collocare variare a seconda delle modalità d'uso
dell'unità.
l'unità su superfici (tessuti, coperte, ecc.) o
vicino a materiali (tende) che possano bloccare
Note sulla batteria ricaricabile
le aperture di ventilazione.
 Quando l'adattatore di alimentazione CA è
 Se liquidi od oggetti penetrano nell'unità,
scollegato, la potenza in uscita massima risulta
scollegare quest'ultima dalla presa di corrente e
inferiore.
farla controllare da personale qualificato prima
 L'indicatore BATTERY/CHARGE (verde) si
di riutilizzarla.
attenua quando la batteria sta per esaurirsi e si
 Non maneggiare l'unità con le mani bagnate.
spegne quando la batteria è scarica.
 Non collocare l'unità in prossimità di acqua.
Quando sostituire la pila ricaricabile
NOTE SULLA PILA AL LITIO
L' e secuzione di cariche ripetute determina una
 Pulire la pila con un panno asciutto per
progressiva diminuzione dell'autonomia della
garantire un contatto ottimale.
batteria. Quando l'autonomia risulta dimezzata
 Assicurarsi di rispettare la corretta polarità
anche dopo una ricarica completa, occorre
durante l'installazione della pila.
sostituire la batteria.
 Non afferrare la pila con pinze metalliche,
Nota
poiché potrebbe verificarsi un corto circuito.
 La batteria ricaricabile non è reperibile
Nota
ovunque. Per acquistare una batteria
 Nella presente guida di riferimento, il termine
ricaricabile (NH – M15 RDP), rivolgersi al
"iPod" viene utilizzato come riferimento
rivenditore Sony più vicino.
generale per le funzioni relative a un iPod o a
Per sostituire la batteria
un iPhone, se non diversamente specificato nel
testo o nelle figure.
ricaricabile
1
Trattamento del dispositivo Rimuovere la vite del vano batteria
elettrico o elettronico a fine vita
posizionato nella parte inferiore
(applicabile in tutti i paesi
dell'unità e aprire il coperchio.
dell'Unione Europea e in altri
paesi europei con sistema di
raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione
indica che il prodotto non deve essere considerato
come un normale rifiuto domestico, ma deve
invece essere consegnato ad un punto di raccolta
appropriato per il riciclo di apparecchi elettrici ed
elettronici. Assicurandovi che questo prodotto sia
smaltito correttamente, voi contribuirete a
prevenire potenziali conseguenze negative per
l'ambiente e per la salute che potrebbero
2
Scollegare il connettore della batteria ed
altrimenti essere causate dal suo smaltimento
estrarre la batteria esaurita.
inadeguato. Il riciclaggio dei materiali aiuta a
conservare le risorse naturali. Per informazioni
più dettagliate circa il riciclaggio di questo
prodotto, potete contattare l'ufficio comunale, il
servizio locale di smaltimento rifiuti oppure il
negozio dove l'avete acquistato.
In caso di smaltimento abusivo di apparecchiature
elettriche e/o elettroniche potrebbero essere
applicate le sanzioni previste dalla normativa
applicabile (valido solo per l'Italia).
Accessorio applicabile: telecomando
3
Trattamento delle pile esauste Inserire la nuova batteria e collegarne il
(applicabile in tutti i paesi
connettore alla presa a jack.
dell'Unione Europea e in altri
4
Riposizionare il coperchio del vano
paesi Europei con sistema di
batteria e serrare la vite.
raccolta differenziata)
Note
 Quando si inserisce una batteria nuova, occorre
Questo simbolo sul prodotto o sulla confezione
caricarla prima dell'uso. Per informazioni
indica che la pila non deve essere considerata un
normale rifiuto domestico. dettagliate, vedere "Per preparare una sorgente
Su alcuni tipi di pile questo simbolo potrebbe di alimentazione".
essere utilizzato in combinazione con un simbolo  Spegnere l'unità e scollegare l'adattatore di
alimentazione CA prima di sostituire la
chimico. I simboli chimici del mercurio (Hg) o
batteria.
del piombo (Pb) sono aggiunti, se la batteria
 Durante la sostituzione della batteria, collocare
contiene più dello 0,0005% di mercurio o dello
un panno morbido o simile sotto l'unità.
0,004% di piombo.
Assicurandovi che le pile siano smaltite
Per caricare l'iPod (solo
correttamente, contribuirete a prevenire
potenziali conseguenze negative per l'ambiente e alimentazione CA)
per la salute che potrebbero altrimenti essere
È possibile utilizzare l'unità come caricabatterie
causate dal loro inadeguato smaltimento. Il
per l'iPod quando l'alimentazione è fornita da un
riciclaggio dei materiali aiuta a conservare le
adattatore di alimentazione CA.
risorse naturali.
Il caricamento inizia quando l'iPod viene
In caso di prodotti che per motivi di sicurezza,
collegato all'unità. Lo stato del processo di carica
prestazione o protezione dei dati richiedano un
viene visualizzato sul display dell'iPod. Per
collegamento fisso ad una pila interna, la stessa
ulteriori informazioni, consultare il manuale
dovrà essere sostituita solo da personale di
utente dell'iPod.
assistenza qualificato.
Per accendere e spegnere
Consegnare il prodotto a fine vita al punto di
raccolta idoneo allo smaltimento di
l'unità
apparecchiature elettriche ed elettroniche; questo
Premere / (accensione).
assicura che anche la pila al suo interno venga
L'indicatore del pulsante / si illumina quando
trattata correttamente.
l'unità si accende.
 Applicare il supporto per il dock per utilizzare
Telecomando
l'iPod in posizione orizzontale. Diversamente,
l'iPod potrebbe cadere mentre si ruota
Prima di utilizzare il telecomando in dotazione
l'alloggiamento dell'adattatore dock.
per la prima volta, assicurarsi di rimuovere la
Per chiudere l'alloggiamento
pellicola isolante.
Rivolgere il telecomando verso il (Sensore del
dell'adattatore dock
telecomando) dell'unità.
L'indicatore del pulsante / lampeggia quando
1
Ruotare l'alloggiamento dell'adattatore dock
viene ricevuto un comando dal telecomando.
in senso orario fino alla posizione verticale.
2
Rimuovere l'iPod dal connettore del dock.
IT
3
Premere PUSH sulla parte anteriore
dell'unità fino a chiudere l'alloggiamento
ES
dell'adattatore dock.
PT
Funzionamento
Premere .
DE
Quando si utilizza la batteria ricaricabile con il
telecomando, premere / sull'unità, quindi
premere .
L'iPod avvia la riproduzione.
È possibile controllare l'iPod collegato mediante la
presente unità o l'iPod stesso.
Note
 Prima di inserire l'iPod nell'alloggiamento
dell'adattatore dock, rimuovere la relativa
I pulsanti VOL + e  hanno un riferimento tattile. custodia o cover dall'iPod per permettere un
inserimento corretto.
/ (Accensione)*
 Quando si posiziona o si rimuove l'iPod,
 Consente di accendere e spegnere l'unità. tenerlo allo stesso angolo del connettore
L'indicatore del pulsante / si illumina dell'unità, evitando di piegarlo o torcerlo per
non danneggiare il connettore.
quando l'unità si accende.
 Prima di trasportare l'unità, rimuovere l'iPod e
 (Riproduzione/Pausa)
bloccare l'alloggiamento dell'adattatore dock. In
 Per iniziare la riproduzione dell'iPod. Premere caso contrario potrebbero verificarsi
di nuovo per mettere in pausa/riprendere la malfunzionamenti.
riproduzione.  Quando si posiziona o si rimuove l'iPod, tenere
 Tenere premuto per spegnere l'iPod. saldamente l'alloggiamento dell'adattatore dock
con una mano.
 (In avanti)  Se la batteria dell'iPod è quasi scarica, ricaricarla
 Per passare al brano successivo. brevemente prima di utilizzare l'iPod.
 Un iPod touch/iPhone non funziona se non si
 Tenere premuto durante l'ascolto dell'audio per
accende. Assicurarsi di accendere
individuare un punto desiderato.
l'alimentazione dell'iPod touch/iPhone prima di
 Tenere premuto durante una pausa osservando
utilizzarlo.
il display dell'iPod per individuare un punto
 Sony non potrà essere ritenuta responsabile per
desiderato.
eventuali danni o perdite di dati registrati
sull'iPod durante l'utilizzo di un iPod collegato
 (All'indietro)
alla presente unità.
 Per passare al brano precedente. Durante la
 Per informazioni sulle condizioni ambientali di
riproduzione, questa operazione consente di
utilizzo dell'iPod, fare riferimento al sito Web di
tornare all'inizio del brano corrente. Per
Apple Inc.
passare al brano precedente, premere due volte.
Per regolare il volume
 Tenere premuto durante l'ascolto dell'audio per
individuare un punto desiderato.
Premere VOLUME +/− (VOL +/− sul telecomando).
 Tenere premuto durante una pausa osservando
Suggerimento
il display dell'iPod per individuare un punto
 L'indicatore del pulsante / lampeggia tre
desiderato.
volte quando l'audio è impostato su minimo o
massimo.
 (Su)/ (Giù)
 Selezionare una voce di menu o un brano da
Per ottenere l'effetto sonoro
riprodurre.
di espansione o l'effetto
MENU
audio dei bassi
 Per passare al menu precedente.
 Tenere premuto per tornare al menu principale.
Premere SOUND.
L'indicatore del pulsante SOUND si illumina di
ENTER
marrone. Vengono emessi bassi di elevata qualità.
 Per rendere operativa la voce di menu
Premere nuovamente il pulsante.
selezionata o avviare la riproduzione.
L'indicatore si illumina di verde. Viene generata
un' e spansione ulteriore del campo sonoro.
SOUND
Per tornare all'audio normale, premere
 Premere una o due volte per ottenere l' e ffetto
nuovamente il pulsante; l'indicatore si spegne.
audio desiderato. (Per informazioni, vedere
"Per ottenere l' e ffetto sonoro di espansione o
l' e ffetto audio dei bassi".)
Connessione di
VOL +/– (Volume più/meno)
apparecchi opzionali
 Per regolare il volume.
* Q uando si utilizza una batteria ricaricabile, Collegando un apparecchio opzionale, ad esempio
premere il pulsante / sull'unità. Il pulsante un lettore audio digitale portatile, è possibile
ascoltare i brani musicali in esso contenuti
/ del telecomando funziona solo quando si
attraverso i diffusori di questa unità. Prima di
utilizza l'adattatore di alimentazione CA.
effettuare i collegamenti, si raccomanda di
Note
spegnere tutti gli apparecchi.
 Alcune operazioni potrebbero funzionare
1
Collegare saldamente il jack di uscita di
diversamente o non essere disponibili a seconda
del modello di iPod in uso. linea del lettore digitale portatile (o altro
 Alcune operazioni potrebbero funzionare
apparecchio) alla presa a jack AUDIO IN
diversamente o non essere disponibili se l'iPod
posta sul retro dell'unità, utilizzando un
si trova in posizione orizzontale.
cavo di collegamento audio appropriato
Quando sostituire la pila
(non in dotazione).
2
Premere  per accendere l'unità.
In condizioni d'uso normali, la pila (CR2025) ha
una durata di circa 6 mesi. Quando il 3
Accendere l'apparecchio collegato.
telecomando non è più in grado di controllare
4
Avviare la riproduzione dell'apparecchio
l'unità, sostituire la pila usata con una nuova.
collegato.
L'audio dell'apparecchio collegato viene
con il lato  rivolto verso l'alto
emesso dai diffusori di questa unità.
Note
 Il cavo di collegamento audio necessario
dipende dal tipo di apparecchio esterno.
Accertarsi che il cavo sia adeguato al tipo di
apparecchio esterno da collegare.
 Se il livello del volume è basso, regolare
Nota innanzitutto il volume dell'unità. Se il livello del
 Se si prevede di non utilizzare il telecomando volume è ancora troppo basso, regolare il
per un periodo prolungato, rimuovere la pila volume dell'apparecchio collegato.
per evitare danni causati da eventuali perdite di  Durante la riproduzione di un apparecchio
elettrolita e corrosione. esterno collegato alla presa a jack AUDIO IN,
interrompere la riproduzione dell'iPod.
 Scollegare il cavo di collegamento audio
Riproduzione dei brani
quando l'ingresso audio non è utilizzato.
di un iPod
Altro
Modelli di iPod/iPhone
compatibili
Soluzione dei problemi
Di seguito sono riportati i modelli di iPod/iPhone
compatibili.
Generali
Prima di utilizzare l'iPod/iPhone con questa unità,
aggiornarlo alla versione più recente del software.
L'unità non si accende quando l'adattatore di
alimentazione CA è collegato.
iPod touch 4ª generazione
 Assicurarsi che l'adattatore di alimentazione CA sia
iPod touch 3ª generazione
collegato saldamente alla presa a muro.
iPod touch 2ª generazione
L'unità non si accende quando l'adattatore di
(JEITA*) iPod touch 1ª generazione
alimentazione CA è scollegato oppure
iPod nano 6ª generazione
l'indicatore del pulsante / lampeggia
Tempo di
iPod nano 5ª generazione (videocamera)
diverse volte e l'unità si spegne.
utilizzo
iPod nano 4ª generazione (video)
 La batteria ricaricabile potrebbe essere scarica. In questo
iPod nano 3ª generazione (video)
6
caso, collegare l'adattatore di alimentazione CA per
iPod nano 2ª generazione (aluminum)
caricare la batteria. (Vedere "Per preparare una sorgente
iPod 5ª generazione (video)
di alimentazione".)
iPod classic La batteria ricaricabile è scarica.
iPhone 4  Collegare l'adattatore di alimentazione CA per caricare
la batteria.
iPhone 3GS
Non viene emesso alcun suono.
iPhone 3G
 Regolare VOLUME +/− (VOL +/− sul telecomando).
iPhone
L'audio è disturbato.
Informazioni sui copyright
 Assicurarsi che l'unità non si trovi vicino a telefoni
iPhone, iPod, iPod classic, iPod nano e iPod touch
cellulari o apparecchi simili accesi.
sono marchi di fabbrica di Apple Inc., registrati
Le due sorgenti musicali diverse si mischiano
negli Stati Uniti e in altri paesi.
durante la riproduzione.
"Made for iPod" e "Made for iPhone" significano
 Interrompere la riproduzione dell'iPod o
che un accessorio elettronico è stato
dell'apparecchio esterno.
appositamente progettato per il collegamento all' L'indicatore BATTERY/CHARGE (rosso)
iPod o all' iPhone, rispettivamente, ed è stato lampeggia.
certificato dallo sviluppatore per la conformità  La batteria ricaricabile non è collegata correttamente o
non può essere caricata per qualche motivo. Verificare
agli standard Apple. Apple non può essere
che il connettore della batteria sia collegato saldamente;
ritenuta responsabile del funzionamento del
altrimenti, sostituire la batteria.
presente dispositivo o della relativa conformità
agli standard di sicurezza e normativi. Nota:
iPod
l'utilizzo di questo accessorio con l'iPod o l'iPhone
potrebbe influire sulle prestazioni wireless.
Non viene emesso alcun suono.
Nota
 Accertarsi che l'iPod sia connesso saldamente.
 Questa unità non è destinata all'uso con un
I comandi non vengono eseguiti.
iPad, quindi potrebbero verificarsi anomalie di
 Accertarsi che l'iPod sia connesso saldamente.
funzionamento in caso di utilizzo con un iPad. Non è possibile caricare l'iPod.
 Accertarsi che l'iPod sia connesso saldamente.
Per inserire un iPod
 Accertarsi che l'adattatore di alimentazione CA sia
nell'alloggiamento connesso saldamente.
dell'adattatore dock
Ingresso audio
1
Premere PUSH sulla parte anteriore
Non viene emesso alcun suono.
dell'unità finché l'alloggiamento  Accertarsi che il cavo di collegamento audio sia
connesso saldamente.
dell'adattatore dock fuoriesce.
Il livello dell'audio è basso.
2
Collocare l'iPod sul connettore del dock.
 Controllare il volume dell'apparecchio esterno collegato.
Per inserire l'iPod lateralmente
Telecomando
È possibile utilizzare il supporto per il dock in
Il telecomando non funziona.
dotazione per inserire l'iPod. Il codice del
 Se la pila del telecomando è in esaurimento, sostituirla
supporto per il dock (A, B ecc.) e i(l) modelli(o) di
con una nuova.
iPod compatibili(e) sono indicati sul supporto per
 Puntare il telecomando verso il relativo sensore
il dock. Verificare la compatibilità prima dell'uso.
sull'unità.
 Rimuovere gli eventuali ostacoli posti tra il telecomando
Esempio
e l'unità.
 Assicurarsi che il sensore del telecomando non sia posto
sotto luci forti, ad esempio esposto alla luce solare
diretta o posto sotto una lampada a incandescenza.
 Avvicinarsi all'unità quando si utilizza il telecomando.
Se il problema persiste, rivolgersi al rivenditore Sony più
vicino.
Codice del Modelli di iPod
supporto compatibili
Caratteristiche tecniche
per il dock
A iPod touch 4ª generazione
Sezione iPod
B iPod touch 3ª generazione/ Uscita CC: 5 V
iPod touch 2ª generazione/ MAX: 1 A
iPod touch 1ª generazione
Generali
C iPod nano 5ª generazione Diffusore
Circa 5,0 cm di diametro. 8 Ω
(videocamera)
Ingresso
D iPod nano 4ª generazione
Presa a jack AUDIO IN (minipresa stereo ø 3,5 mm)
(video)
Uscita di potenza
E iPhone 4 10 W + 10 W (10% di distorsione armonica)
(con adattatore di alimentazione CA)
F iPhone 3GS/iPhone 3G/
2 W + 2 W (10% di distorsione armonica)
iPhone
(con batteria ricaricabile)
1
Premere PUSH sulla parte anteriore Requisiti di alimentazione
Batteria ricaricabile: NH – M15 RDP
dell'unità finché l'alloggiamento
Durata delle pile
dell'adattatore dock fuoriesce.
Per informazioni dettagliate, vedere "Durata delle
2
Applicare e far scivolare il supporto per il
pile" in "Sorgente di alimentazione".
dock appropriato nell'alloggiamento
Sorgente di alimentazione esterna
dell'adattatore dock.
DC IN 14,5V
Durante il fissaggio del supporto per il dock, Dimensioni
afferrare l'alloggiamento dell'adattatore dock. Circa 337,0 mm × 108,2 mm × 77,0 mm (l/a/p)
3 (escluse le parti sporgenti e i comandi)
Collocare l'iPod sul connettore del dock.
Massa
4
Ruotare l'alloggiamento dell'adattatore
Circa 1,1 kg
dock in senso antiorario fino alla
Accessori in dotazione
posizione orizzontale.
Telecomando (1)
L'alloggiamento dell'adattatore dock non si
Adattatore di alimentazione CA (1)
muove se si cerca di ruotarlo in senso orario.
Supporto per il dock A/B/C/D/E/F (6)
Note
Custodia da trasporto (1)
 Per sostituire il supporto per il dock, farlo
scivolare verso l'alto ed estrarlo. Durante la
Il design e le caratteristiche tecniche sono soggetti
rimozione del supporto per il dock, afferrare
a modifiche senza preavviso.
l'alloggiamento dell'adattatore dock.
Nota sobre el adaptador de
alimentación de CA
 Utilice solo el adaptador de alimentación de CA
suministrado por Sony. Es posible que la
Español
polaridad de los enchufes de otros fabricantes
sea diferente. Si no utiliza el adaptador de
alimentación de CA suministrado la unidad
podría averiarse.
ADVERTENCIA
Para reducir el riesgo de incendios o
electrocución, no exponga el aparato a
2
Compruebe que la carga se haya iniciado.
la lluvia ni a la humedad.
El indiciador BATTERY/CHARGE (rojo) se
Para reducir el riesgo de incendios, no cubra las ilumina durante la carga y se apaga cuando la
aberturas de ventilación del aparato con
carga finaliza.
periódicos, manteles, cortinas, etc. ni coloque
Nota
velas encendidas encima de este.
 La batería tarda aproximadamente 5 horas en
cargarse.
Para reducir el riesgo de incendios o
electrocución, no exponga el aparato a goteos o
Para usar la batería
salpicaduras ni coloque objetos que contengan
recargable
líquidos como, por ejemplo, jarrones encima de
este.
Es posible utilizar la unidad con la batería
No sitúe el aparato en un espacio cerrado, como recargable en lugar del adaptador de alimentación
una estantería o un armario empotrado. de CA.
Duración de la pila
No exponga las pilas (baterías o pilas instaladas) a
(horas aproximadas)
fuentes de calor excesivo como la luz solar directa,
el fuego o similares durante un período de tiempo
Si Tiempo de uso
prolongado.
Reproducción de iPod
Dado que el enchufe del cable del adaptador de
* Medido con normas de la JEITA (Japan
alimentación de CA se utiliza para desconectar el
Electronics and Information Technology
adaptador de alimentación de CA de la corriente,
Industries Association). El tiempo de uso se
se recomienda elegir una toma de corriente de CA
mide con la función SOUND apagada y la
fácilmente accesible. Si detecta algo anormal en el
duración real de la batería varía en función de
enchufe, desconecte la unidad de la toma de
las circunstancias de la unidad.
corriente de CA inmediatamente.
Notas sobre la batería recargable
La unidad no estará desconectada de la fuente de
 La potencia máxima será menor si el adaptador
alimentación de ca (corriente) mientras esté
de alimentación de CA está desconectado.
conectada a la toma de pared, aunque se haya
 El indicador BATTERY/CHARGE (verde) se
apagado el reproductor.
atenúa cuando queda poca batería y se apaga
En la parte inferior externa de la unidad principal
cuando la batería se agota por completo.
y en la superficie del adaptador de alimentación
Cuándo se debe cambiar la batería
de CA se encuentran la placa identificativa e
recargable
información importante sobre seguridad.
La carga reiterada de la batería recargable provoca
una disminución de su capacidad de carga con el
PRECAUCIÓN
tiempo. Reemplace la batería si su capacidad
Si sustituye la pila incorrectamente, existe riesgo
desciende hasta la mitad del tiempo habitual
de explosión. Sustitúyala únicamente por otra del
incluso estando totalmente cargada.
mismo tipo.
Nota
Aviso para los clientes: la información
 La batería recargable no es un producto
siguiente resulta de aplicación solo a los
comercializado en el mercado. Para adquirir
equipos comercializados en países afectados
una batería recargable (NH – M15 RDP),
por las directivas de la UE póngase en contacto con su distribuidor Sony.
El fabricante de este producto es Sony
Para sustituir la batería
Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japón. El representante autorizado para recargable
EMC y seguridad en el producto es Sony
1
Quite el tornillo del compartimento de la
Deutschland GmbH, Hedelfinger Strasse 61,
batería situado en la parte inferior de la
70327 Stuttgart, Alemania. Para cualquier asunto
relacionado con servicio o garantía por favor unidad y abra la tapa.
diríjase a la dirección indicada en los documentos
de servicio o garantía adjuntados con el producto.
Precauciones
 Para desconectar el adaptador de alimentación
de CA, tire del enchufe y no del cable.
 Debido a que el altavoz utiliza un imán potente,
mantenga las tarjetas de crédito que utilizan
codificación magnética, los relojes de cuerda,
2
televisores CRT o proyectores alejados de la
Desconecte el conector de la batería y
unidad para evitar posibles daños causados por
extraiga la batería.
el imán.
 No deje la unidad en un lugar cerca de una
fuente de calor, como un radiador o conducto
de aire, ni en un lugar expuesto a la luz solar
directa, polvo excesivo, vibraciones mecánicas o
golpes.
 Permita una circulación de aire adecuada para
impedir la acumulación de calor interno. No
coloque la unidad sobre una superficie
(alfombra, manta, etc.) ni cerca de materiales
que puedan bloquear los orificios de ventilación
3
Inserte una nueva batería y conecte el
(como una cortina).
 Si cae algún objeto sólido o líquido en la conector a la toma.
4
unidad, desenchúfela y haga que la revise un Vuelva a colocar la tapa del
técnico especializado antes de volver a
compartimento de la batería y apriete el
utilizarla.
tornillo.
 No maneje la unidad con las manos mojadas.
Notas
 No ponga la unidad cerca de agua.
 Cargue una batería nueva antes de utilizarla.
NOTAS SOBRE LA PILA DE LITIO
Consulte "Para preparar una fuente de
 Limpie la pila con un paño seco para garantizar
alimentación" para obtener más información.
un contacto óptimo.
 Apague la unidad y desconecte el adaptador de
 Asegúrese de observar la polaridad correcta al
alimentación de CA antes de sustituir la batería.
instalar la pila.
 Cuando vaya a sustituir la batería, coloque la
 No sujete la pila con pinzas metálicas, ya que
unidad sobre un paño suave, etc.
podría producirse un cortocircuito.
Para cargar el iPod (solo CA)
Nota
 En esta Guía de referencia, se utiliza el término
Puede utilizar la unidad como cargador de batería
"iPod" como referencia general para las
del iPod si está enchufado a la corriente mediante
funciones en ambos dispositivos iPod y iPhone,
el adaptador de alimentación de CA.
a menos que se especifique lo contrario en el
La carga comienza cuando el iPod se conecta a la
texto o las ilustraciones.
unidad. El estado de la carga aparece en la
pantalla del iPod. Para obtener más información,
Tratamiento de los equipos
consulte el manual del usuario del iPod.
eléctricos y electrónicos al final
Para apagar/encender la
de su vida útil (aplicable en la
Unión Europea y en países
unidad
europeos con sistemas de
Pulse / (encendido).
recogida selectiva de residuos)
El indicador del botón / se iluminará cuando
Este símbolo en el equipo o el embalaje indica que
la unidad esté encendida.
el presente producto no puede ser tratado como
residuos domésticos normales, sino que debe
entregarse en el correspondiente punto de
Mando a distancia
recogida de equipos eléctricos y electrónicos. Al
asegurarse de que este producto se desecha
Antes de utilizar el mando a distancia
correctamente, Ud. ayuda a prevenir las
suministrado por primera vez, extraiga la película
consecuencias negativas para el medio ambiente y
de aislamiento.
la salud humana que podrían derivarse de la
Apunte el mando a distancia al
incorrecta manipulación en el momento de
remoto) de la unidad.
deshacerse de este producto. El reciclaje de
El indicador del botón / parpadea cuando se
materiales ayuda a conservar los recursos
recibe la orden del mando a distancia.
naturales. Para recibir información detallada
sobre el reciclaje de este producto, póngase en
contacto con el ayuntamiento, el punto de
recogida más cercano o el establecimiento donde
ha adquirido el producto.
Accesorio aplicable: mando a distancia
Tratamiento de las baterías al
final de su vida útil (aplicable
en la Unión Europea y en
países europeos con sistemas
de recogida selectiva de
residuos)
Este símbolo en la batería o en el embalaje indica
que la batería proporcionada con este producto
no puede ser tratada como un residuo doméstico
normal.
En algunas baterías este símbolo puede utilizarse
Los botones VOL + y  tienen un punto táctil.
en combinación con el símbolo químico. El
/ (Encendido)*
símbolo químico del mercurio (Hg) o del plomo
 Apaga/enciende la unidad. El indicador del
(Pb) se añadirá si la batería contiene más del
botón / se ilumina cuando la unidad está
0,0005% de mercurio o del 0,004% de plomo.
Al asegurarse de que estas baterías se desechan encendida.
correctamente, Ud. ayuda a prevenir las
 (Reproducir/Pausa)
consecuencias negativas para el medio ambiente y
 Inicia la reproducción del iPod. Pulse de nuevo
la salud humana que podrían derivarse de la
para pausar/reanudar la reproducción.
incorrecta manipulación en el momento de
 Pulse sin soltar para apagar el iPod.
deshacerse de la batería. El reciclaje de materiales
ayuda a conservar los recursos naturales.
 (Avanzar)
 Avanza a la pista siguiente.
En el caso de productos que por razones de
 Pulse sin soltar mientras escucha sonido hasta
seguridad, rendimiento o mantenimiento de
llegar al punto que desee.
datos, sea necesaria una conexión permanente
 Pulse sin soltar en pausa para ver la pantalla del
con la batería incorporada, esta batería solo
deberá ser reemplazada por personal técnico iPod y llegar al punto que desee.
cualificado para ello.
 (Retroceder)
Para asegurarse de que la batería será tratada
 Retrocede a la pista anterior. Durante la
correctamente, entregue el producto al final de su
reproducción, esta operación vuelve al
vida útil en un punto de recogida para el reciclado
principio de la pista actual. Para volver a la
de aparatos eléctricos y electrónicos.
pista anterior, púlselo dos veces.
Para las demás baterías, vea la sección donde se
 Pulse sin soltar mientras escucha sonido hasta
indica cómo quitar la batería del producto de
llegar al punto que desee.
forma segura. Deposite la batería en el
 Pulse sin soltar en pausa para ver la pantalla del
correspondiente punto de recogida para el
iPod y llegar al punto que desee.
reciclado.
 (Arriba)/ (Abajo)
Para recibir información detallada sobre el
 Seleccione un elemento de menú o una pista
reciclaje de este producto o de la batería, póngase
para reproducir.
en contacto con el ayuntamiento, el punto de
MENU
recogida más cercano o el establecimiento donde
ha adquirido el producto.  Va al menú anterior.
 Pulse sin soltar para volver al menú principal.
Si desea realizar alguna consulta o solucionar
algún problema relacionado con la unidad, ENTER
póngase en contacto con el distribuidor Sony más
 Activa el elemento del menú seleccionado o
cercano.
inicia la reproducción.
SOUND
 Pulse una o dos veces para obtener el efecto de
Operaciones
sonido deseado. (Para obtener más
información, consulte "Para conseguir un
efecto de sonido de graves o expandido".)
Fuente de alimentación
VOL +/– (Volumen más/menos)
 Ajusta el volumen.
Sistema de gestión de la alimentación
Una vez terminada una reproducción en el iPod
* S i utiliza la batería recargable, pulse el botón
(o un componente conectado a la toma AUDIO
/ de la unidad. El botón / del mando a
IN), si no se realiza ninguna operación en
distancia solo funciona si se utiliza el adaptador
20 minutos (aproximadamente), la unidad se
de alimentación de CA.
apagará automáticamente.
Notas
Para preparar una fuente de
 Algunas operaciones pueden no coincidir o no
alimentación estar disponibles según los modelos de iPod.
 Es posible que algunas operaciones no
Esta unidad contiene una batería recargable.
coincidan o no estén disponibles cuando se
Cargue la batería antes de utilizar la unidad por
utiliza el iPod en posición horizontal.
primera vez o cuando se agote. Durante la carga,
es posible utilizar la unidad.
1
Conecte el adaptador de alimentación de
CA suministrado a la toma DC IN 14.5V
de la parte posterior de la unidad y
conecte la unidad a una toma de pared
para cargar la batería.
Cuándo se debe cambiar la
Conexión de
pila
componentes
En condiciones normales de uso, la pila (CR2025)
opcionales
tiene una duración aproximada de 6 meses.
Cuando la unidad ya no funcione con el mando a
distancia, sustituya la pila por una nueva.
Es posible disfrutar del sonido de un componente
opcional, como un reproductor de música digital
el lado  hacia arriba portátil, a través de los altavoces de la unidad.
Asegúrese de apagar todos los componentes antes
de realizar las conexiones.
1
Conecte con firmeza la toma de salida de
línea de un reproductor de música digital
portátil (u otro componente) a la toma
AUDIO IN de la parte trasera de la
Nota
unidad mediante un cable de conexión
 Si no va a utilizar el mando a distancia durante
de audio adecuado (no suministrado).
un período de tiempo prolongado, retire la pila
2
Pulse  para encender la unidad.
para evitar que se produzcan daños por fugas o
3
Encienda el componente conectado.
corrosión.
4
Reproduzca el componente conectado.
El sonido del componente conectado sale a
Reproducción de un
través de los altavoces de esta unidad.
Notas
iPod
 El cable de conexión de audio necesario
dependerá del equipo externo. Asegúrese de
Modelos de iPod/iPhone
que el cable es el adecuado para el equipo
(JEITA*) externo que quiere conectar.
compatibles
 Si el nivel del volumen es bajo, ajuste primero el
A continuación se indican los modelos de iPod/ volumen de la unidad. Si el volumen sigue
6 iPhone compatibles. siendo demasiado bajo, entonces ajuste el
Actualice el software del iPod/iPhone a la última volumen del equipo conectado.
versión antes de utiliza esta unidad.  Cuando reproduzca un componente externo
conectado a la toma AUDIO IN, detenga la
iPod touch 4ª generación
reproducción del iPod.
iPod touch 3ª generación
 Desconecte el cable de conexión de audio si no
iPod touch 2ª generación
está utilizando la entrada de audio.
iPod touch 1ª generación
iPod nano 6ª generación
iPod nano 5ª generación (cámara de vídeo)
Otros
iPod nano 4ª generación (vídeo)
iPod nano 3ª generación (vídeo)
iPod nano 2ª generación (aluminio)
Solución de problemas
iPod 5ª generación (vídeo)
iPod classic
iPhone 4
General
iPhone 3GS
iPhone 3G La unidad no se enciende con el adaptador
de alimentación de CA conectado.
iPhone
 Compruebe que el adaptador de alimentación de CA
Acerca de los derechos de autor
esté bien conectado a la toma de pared.
iPhone, iPod, iPod classic, iPod nano y el iPod
La unidad no se enciende con el adaptador
touch son marcas comerciales de Apple Inc.,
de alimentación de CA conectado, o el
registradas en EE. UU. y otros países.
indicador del botón / parpadea varias
"Made for iPod" y "Made for iPhone" indican que
veces y luego la unidad se apaga.
un accesorio electrónico se diseñó para
 Es posible que la batería recargable esté agotada. En este
conectarse específicamente a los dispositivos iPod
caso, conecte el adaptador de alimentación de CA para
o iPhone respectivamente, y que el fabricante
cargar la batería. (Consulte "Para preparar una fuente de
obtuvo la certificación necesaria para que cumpla alimentación".)
La batería recargable está agotada.
con los estándares de rendimiento de Apple.
 Conecte el adaptador de alimentación de CA para cargar
Apple no se hace responsable del funcionamiento
la batería.
de este dispositivo en cumplimiento de los
No hay sonido.
estándares de seguridad y normativa. Tenga en
 Ajuste VOLUME +/− (VOL +/− en el mando a
cuenta que el uso de este accesorio con el iPod o
distancia).
el iPhone puede afectar al rendimiento
Se escucha ruido.
inalámbrico.
 Compruebe que no haya cerca de la unidad teléfonos
móviles en marcha o dispositivos similares.
Nota
Las dos fuentes de música distintas se
 Esta unidad no está diseñada para su uso con
mezclarán durante la reproducción.
un iPad; si lo hace, podría provocar una avería.
 Detenga la reproducción del iPod o del componente
Para colocar un iPod en la
externo.
El indicador BATTERY/CHARGE (rojo)
bandeja de conexión
parpadea.
1  La batería recargable no está bien conectada o no se
Pulse PUSH en la parte frontal de la
puede cargar por algún motivo. Verifique que el
unidad hasta que salga hacia delante la
conector de la batería está bien conectado; si no es así,
sustituya la batería.
bandeja de conexión.
2
Coloque el iPod en el conector de la
iPod
bandeja.
No hay sonido.
Para colocar un iPod con otra
 Asegúrese de que el iPod está correctamente conectado.
orientación No se puede realizar ninguna operación.
 Asegúrese de que el iPod está correctamente conectado.
Puede utilizar el soporte para bandeja de
El iPod no se carga.
conexión para poder colocar el iPod. El código
 Asegúrese de que el iPod está correctamente conectado.
del soporte para bandeja de conexión (A, B, etc.)  Asegúrese de que el adaptador de alimentación de CA
está correctamente conectado.
y los modelos compatibles de iPod vienen
indicados en el propio soporte. Verifique la
Entrada de audio
compatibilidad del dispositivo antes de utilizarlo.
Ejemplo No hay sonido.
 Asegúrese de que el cable de conexión de audio está
correctamente conectado.
El sonido es bajo.
 Confirme el volumen del componente externo
conectado.
Mando a distancia
Código de Modelos de iPod
El mando a distancia no funciona.
soporte compatibles
 Cambie la pila del mando a distancia por una nueva si
no funciona correctamente.
A iPod touch 4ª generación
 Apunte siempre con el mando a distancia al sensor
B iPod touch 3ª generación/ remoto de la unidad.
iPod touch 2ª generación/  Aparte cualquier posible obstáculo entre el mando a
distancia y la unidad.
iPod touch 1ª generación
 Asegúrese de que el sensor no está expuesto a una luz
demasiado fuerte, como la luz solar directa o la de un
C iPod nano 5ª generación
fluorescente.
(cámara de vídeo)
 Acérquese a la unidad cuando utilice el mando a
D iPod nano 4ª generación distancia.
(vídeo)
Si el problema continúa, consulte con su distribuidor Sony.
E iPhone 4
F iPhone 3GS/iPhone 3G/
Especificaciones
iPhone
1
Pulse PUSH en la parte frontal de la
Sección para iPod
unidad hasta que salga hacia delante la
Salida CC: 5 V
bandeja de conexión.
MÁX.: 1 A
2
Coloque y fije el soporte adecuado para General
bandeja de conexión en la bandeja de
Altavoz
conexión. Aprox. 5,0 cm diá. 8 Ω
Sujete la bandeja de conexión mientras coloca Entrada
el soporte. Toma AUDIO IN (minitoma estéreo ø 3,5 mm)
3
Coloque el iPod en el conector de la Salida de potencia
10 W + 10 W (con un 10% de distorsión armónica)
bandeja.
(con adaptador de alimentación de CA)
4
Gire la bandeja de conexión en sentido
2 W + 2 W (con un 10% de distorsión armónica)
(Sensor
anti-horario a la posición horizontal.
(con batería recargable)
A la inversa, la bandeja de conexión no se
Requisitos de alimentación
moverá cuando se gire en sentido horario. Batería recargable: NH – M15 RDP
Notas
Duración de la pila
 Para cambiar el soporte para bandeja de Consulte "Duración de la pila" en "Fuente de
alimentación" para obtener más información.
conexión, deslícelo y tire de él. Sujete la bandeja
de conexión mientras tira del soporte.
Fuente de alimentación externa
 Coloque el soporte para bandeja de conexión si 14,5V CC
va a utilizar el iPod en posición horizontal. En Dimensiones
caso contrario, el iPod podría caerse al girar la Aprox. 337,0 mm × 108,2 mm × 77,0 mm (an/al/pr)
bandeja de conexión. (sin incluir salientes y mandos)
Masa
Para cerrar la bandeja de
Aprox. 1,1 kg
conexión
Accesorios suministrados
Mando a distancia (1)
1
Gire la bandeja de conexión en sentido
Adaptador de alimentación de CA (1)
horario hasta que esté en posición
Soporte para bandeja de conexión A/B/C/D/E/F
(6)
vertical.
Bolsa de transporte (1)
2
Quite el iPod del conector de la bandeja.
3
Pulse PUSH en la parte delantera de la
El diseño y las especificaciones están sujetos a
unidad hasta que la bandeja de conexión
cambios sin previo aviso.
quede bloqueada.
Para utilizar el dispositivo
Pulse .
Si utiliza la batería recargable con el mando a
distancia, pulse / en la unidad y, después, pulse
.
El iPod iniciará la reproducción.
Puede utilizar el iPod conectado mediante los
botones de la unidad o del propio iPod.
Notas
 Quite el iPod de la funda o la protección antes
de colocarlo en la bandeja de conexión, para
garantizar una conexión estable.
 Cuando conecte o desconecte el iPod,
manténgalo con el mismo ángulo que el del
conector de la unidad y no lo gire ni lo doble,
ya que podría dañar el conector.
 Retire el iPod y bloquee la bandeja de conexión
al transportarlo, ya que de lo contrario podrían
producirse fallos en el funcionamiento.
 Al colocar o extraer el iPod, sujete la bandeja de
conexión con fuerza.
 Si la batería del iPod está casi agotada, cárguelo
antes de utilizarlo.
 No funcionará el iPod touch/iPhone a no ser
que esté encendido. Asegúrese de que el iPod
touch/iPhone está encendido antes de utilizarlo.
 Sony declina toda responsabilidad en el caso de
la pérdida o corrupción de datos grabados en el
iPod al utilizarlo conectado a esta unidad.
 Para obtener información detallada acerca de
las condiciones ambientales para utilizar el
iPod, consulte el sitio web de Apple Inc.
Para ajustar el volumen
Pulse VOLUME +/− (VOL +/− en el mando a
distancia).
Sugerencia
 El indicador del botón / parpadea tres veces
cuando el sonido se ajusta en el volumen
máximo o mínimo.
Para conseguir un efecto de
sonido de graves o
expandido
Pulse SOUND.
El indicador del botón SOUND se ilumina en
ámbar. Se escuchará sonido de graves de alta
calidad.
Vuelva a pulsar el botón.
El indicador se ilumina en verde. Se detectará una
expansión adicional del campo de sonido.
Para volver al sonido normal, vuelva a pulsar el
botón y el indicador se apagará.
