Trotec PT 6500 S Betriebsanleitung Seite 7

PT 15000 S
19
18
17
16
21
3
35
13
5
14
4
DE
20
14
15
38
1
2
12
11

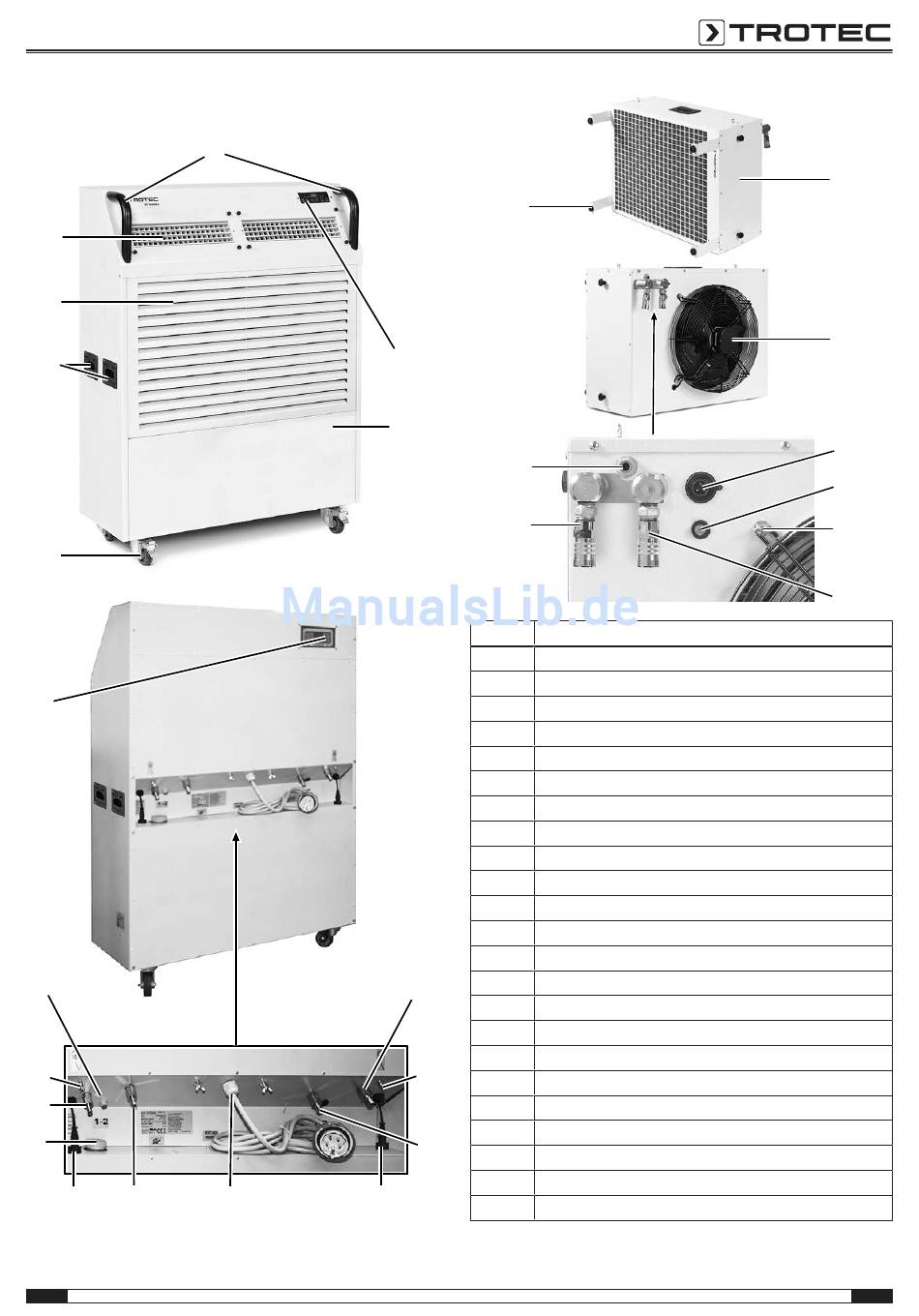

Nr. Bedienelement
1 Bedienfeld mit integriertem Betriebsstundenzähler
2 Raumeinheit
3 Kondensatschlauchanschluss
4 Leitung zum externen Wärmetauscher
5 Ausgleichstank mit Schraubdeckel für Wasserkreislauf
6 Externer Wärmetauscher
7 Ventilator
9 Netzanschluss externer Wärmetauscher
10 Anschluss Leitung zur Raumeinheit
11 Anschluss Leitung von der Raumeinheit
12 Anschluss Kondensatschlauch
13 Leitung vom externen Wärmetauscher
14 Netzanschluss zum externen Wärmetauscher
15 Netzanschluss mit Netzstecker
4
16 Transportrolle mit Feststellbremse
17 Tragegriff
18 Luftansaugung mit Luftfilter
35
19 Lüftungsgitter und Luftaustritt
20 Transportgriffe
21 Energiezähler (MID-konform)
13
35 Erdungsanschluss
37 Entlüftungsventil für den Wasserkreislauf
38 Abstandhalter verstellbar als Geräteschutz
Klimagerät PT 6500 S / PT 15000 S
6
7
9
37
35
10
6
