Verwandte Anleitungen für Trotec PAC 3550 PRO
Inhaltszusammenfassung für Trotec PAC 3550 PRO

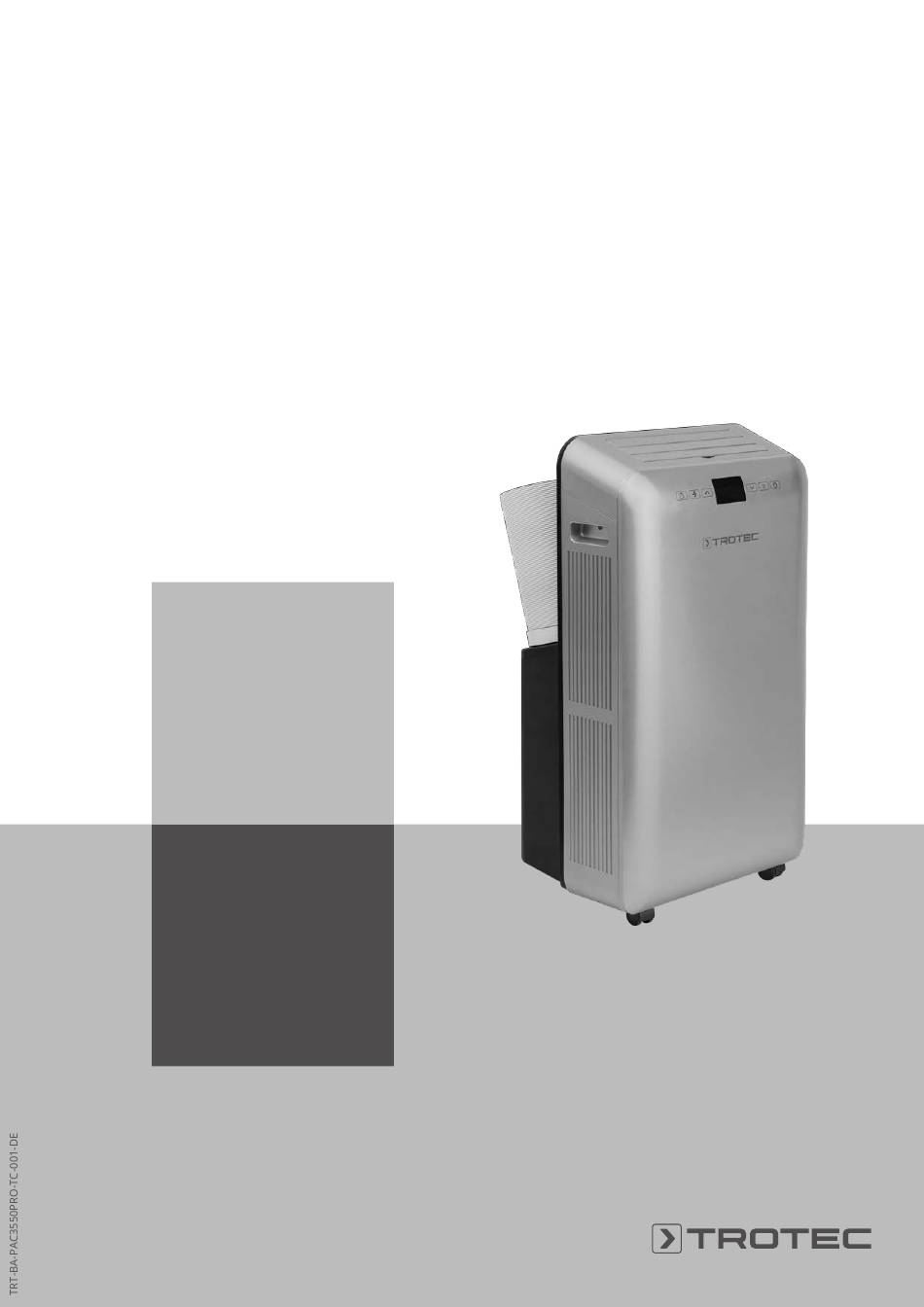

- Seite 1 PAC 3550 PRO BEDIENUNGSANLEITUNG LOKALES KLIMAGERÄT...
- Seite 2 Warnung vor elektrischer Spannung Das vorliegende Dokument wurde mit der gebotenen Sorgfalt Dieses Symbol weist darauf hin, dass Gefahren erstellt. Trotec GmbH & Co. KG übernimmt keinerlei Haftung für aufgrund von elektrischer Spannung für Leben und etwaige Fehler oder Auslassungen.
- Seite 3 • Decken Sie das Gerät während des Betriebes nicht ab und transportieren Sie es nicht. • Setzen Sie sich nicht auf das Gerät. • Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern. Verwenden Sie das Gerät nur unter Aufsicht. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 4 Kinderhände. konzipiert. Warnung Es lässt sich dank seiner kompakten Abmessungen bequem Lassen Sie das Verpackungsmaterial nicht achtlos transportieren und in allen Innenräumen einsetzen. liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 5 Fach für Fernbedienung Lufteinlass Anschluss für Zuluftschlauch Anschluss für Abluftschlauch Lufteinlass, verschließbar Lufteinlass-Kontrollknopf Kondensatablass mit Verschlusskappe und Gummistopfen Fernbedienung Luftschlauch (Abluftschlauch und Zuluftschlauch) Luftfilter für Lufteinlass Luftfilter für Lufteinlass, verschließbar Flachdüse, 2x Netzkabelhalterung Griff Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 6 Sonneneinstrahlung geschützten Platz • ggf. mit einer Hülle vor eindringendem Staub geschützt • keine weiteren Geräte oder Gegenstände auf das Gerät stellen, um Beschädigungen am Gerät zu vermeiden • Batterien aus der Fernbedienung entfernen Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 7 Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Entfeuchterleistung gemindert und das Gerät beschädigt werden. • Stellen Sie vor dem Einschalten sicher, dass beide Luftfilter installiert sind. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 8 • Zusätzlich muss geprüft werden, ob die Lüftungsschlitze am Lufteinlass (8) geschlossen sind. Falls die Lüftungsschlitze geöffnet sind, gehen Sie bitte wie folgt vor: 1. Schieben Sie den Lufteinlass-Kontrollknopf (9) auf die Position Closed. ð Die Lüftungsschlitze am Lufteinlass (8) sind geschlossen. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 9 Gerät überhitzt und schaltet ab. • Der Abluftschlauch und der Zuluftschlauch sind in ihren Abmessungen speziell auf das Gerät abgestimmt. Ersetzen oder verlängern Sie die Luftschläuche nicht mit anderen Schläuchen. Dies könnte eine Fehlfunktion des Gerätes bewirken. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 10 MID = mittlere Stufe LOW = niedrigste Stufe Anzeige Timer Leuchtet bei aktiviertem Timer Anzeige Betriebsart Zeigt die gewählte Betriebsart an: AUTO = Automatikbetrieb COOL = Kühlung FAN = Ventilation DRY = Entfeuchtung Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 11 Ventilatorstufe angezeigt. 2. Wählen Sie mit der Taste Ventilatorstufe (19) die gewünschte Ventilationsstufe. ð Im Display erscheint die entsprechende Stufe HIGH/ MID/LOW und in der Segmentanzeige (21) erscheint die entsprechende Stufe F3/F2/F1. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 12 Fernbedienung drücken. • Das manuelle Einschalten des Gerätes deaktiviert das ð Die angezeigte Temperatur wird auf die andere Einheit automatische Einschalten. umgestellt. • Wenn Sie die Stundenzahl 0 wählen, ist der Timer ausgeschaltet. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 13 Temperaturanzeige zwischen °C und °F umschalten 32 Anzeige Betriebsart DRY Dry = Entfeuchtung 33 Anzeige Senden Signalisiert das Senden an das Gerät bei Tastendruck 34 Sender / Empfänger Kommunikation zwischen Gerät und Fernbedienung Fernbedienung Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 14 • Überprüfen Sie die Temperatureinstellungen am Gerät. oder zu Trotec. Reduzieren Sie die eingestellte Temperatur, falls diese oberhalb der Raumtemperatur liegt. Das Gerät ist laut bzw. vibriert: • Überprüfen Sie, ob das Gerät aufrecht und standsicher aufgestellt ist. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 15 Wenn die Spulentemperatur unter 0 °C ist, schaltet sich das Gerät ab. Sobald die Temperatur der Spule wieder auf min. 8 °C steigt, schaltet sich der Frostschutz ab und das Gerät kann wieder betrieben werden Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 16 11. Datum: ......12. Datum: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ......15. Datum: ......16. Datum: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 17 Tuch. Sollte der Filter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel. 3. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein! Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 18 Abfluss) oder stellen Sie einen geeigneten Auffangbehälter unter dem Kondensatablass (10) bereit. 2. Schrauben Sie die Verschlusskappe des Kondensatablass (10) ab. 3. Entfernen Sie den Gummistopfen vom Kondensatablass (10). 4. Lassen Sie das Kondensat vollständig ablaufen. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 19 Kältemittelkreislauf Technischer Anhang • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Technische Daten Fachbetrieben für Kälte- und Klimatechnik oder von Trotec Parameter Wert gewartet bzw. instand gesetzt werden. Modell PAC 3550 PRO Tätigkeiten nach der Wartung Kühlleistung...
- Seite 20 Ersatzteilzeichnung und -liste Hinweis! Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 21 Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend den geltenden gesetzlichen Bestimmungen. Das Gerät wird mit einem umwelt- und ozonneutralen Kältemittel betrieben (siehe Technische Daten). Lassen Sie das im Gerät befindliche Kältemittel sachgerecht entsprechend der nationalen Gesetzgebung entsorgen. Bedienungsanleitung – Lokales Klimagerät PAC 3550 PRO...
- Seite 23 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
