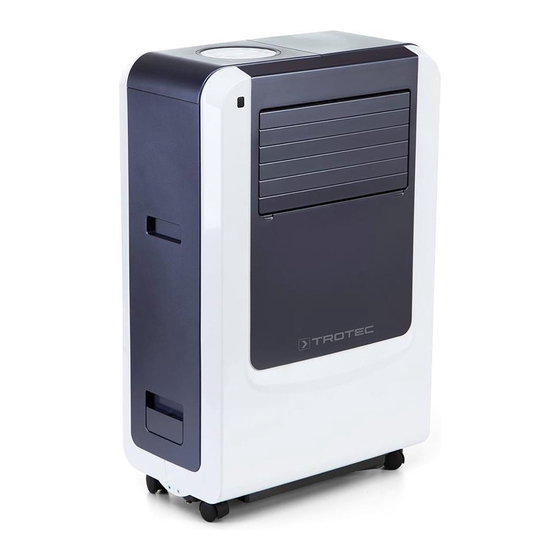

Trotec PAC 3500 X Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für PAC 3500 X:

Werbung

PAC 3500 X
DE
BEDIENUNGSANLEITUNG
LOKALES KLIMAGERÄT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Trotec PAC 3500 X

  • Seite 1 PAC 3500 X BEDIENUNGSANLEITUNG LOKALES KLIMAGERÄT...
  • Seite 2: Inhaltsverzeichnis

    • Betreiben oder bedienen Sie das Gerät nicht mit feuchten Hinweise mit diesem Symbol helfen Ihnen, Ihre oder nassen Händen. Tätigkeiten schnell und sicher auszuführen. • Setzen Sie das Gerät keinem direkten Wasserstrahl aus. • Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät. Lokales Klimagerät PAC 3500 X...
  • Seite 3: Sicherheitshinweise Für Mit R290 Gefüllte Klimageräte

    • Stellen Sie sicher, dass die Ansaugseite stets frei von hermetisch geschlossenes System und darf nur von Schmutz und losen Gegenständen ist. Fachbetrieben für Kälte- und Klimatechnik oder von Trotec • Transportieren Sie das Gerät ausschließlich aufrecht und gewartet bzw. instand gesetzt werden.
  • Seite 4: Bestimmungsgemäße Verwendung

    Beachten Sie die Personalqualifikationen! Warnung Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Warnung Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Lokales Klimagerät PAC 3500 X...
  • Seite 5: Verhalten Im Notfall

    Die Bedienung des Gerätes erfolgt über das Bedienfeld am Gerät oder über die mitgelieferte Infrarot-Fernbedienung. Das Gerät ist für einen universellen und flexiblen Einsatz konzipiert. Es lässt sich dank seiner kompakten Abmessungen bequem transportieren und in allen Innenräumen einsetzen. Lokales Klimagerät PAC 3500 X...
  • Seite 6: Gerätedarstellung

    • ggf. mit einer Hülle vor eindringendem Staub geschützt 10 Lufteinlass mit Luftfilter • keine weiteren Geräte oder Gegenstände auf das Gerät stellen, um Beschädigungen am Gerät zu vermeiden 11 Anschluss Abluftschlauch • Batterien aus der Fernbedienung entfernen Lokales Klimagerät PAC 3500 X...
  • Seite 7: Montage Und Installation

    • Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an. • Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht anstauen können. Lokales Klimagerät PAC 3500 X...
  • Seite 8 Fenster eingehängt werden. Hierfür empfiehlt sich die Nutzung einer Fensterabdichtung (optional). • Verlegen Sie den Abluftschlauch mit Steigung in Luftrichtung. • Der angeschlossene Schlauch darf keine Zündquelle enthalten. Beispiel mit Abluftschlauch: 3. Nehmen Sie den Abluftschlauch heraus. Lokales Klimagerät PAC 3500 X...
  • Seite 9 • Öffnen Sie vor dem Einschalten des Gerätes die horizontalen Lüftungsklappen am Luftauslass (6). Stellen Sie die horizontalen und vertikalen Lüftungsklappen in die ≥30 cm gewünschte Richtung ein. ≤ 150 cm Netzkabel anschließen • Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Lokales Klimagerät PAC 3500 X...
  • Seite 10: Bedienung

    Betriebsart Kühlung 3. Drücken Sie die Taste ON/OFF (16). 18 Taste MODE Betriebsart wählen: ð Das Gerät schaltet sich in der Betriebsart Automatikbetrieb Automatikbetrieb ein. Kühlung 4. Wählen Sie die gewünschte Betriebsart aus. Entfeuchtung Ventilation Lokales Klimagerät PAC 3500 X...
  • Seite 11: Betriebsarten Einstellen

    ð In der Segmentanzeige (28) blinkt die gewünschte Zieltemperatur für ca. 5 s. ð Der Kompressor schaltet sich ggf. ein und die LED Kompressorbetrieb (17) leuchtet. 4. Heben Sie Verschlusskappe und Gummistopfen zur späteren Verwendung auf. Lokales Klimagerät PAC 3500 X...
  • Seite 12 Hinweise zum automatischen Einschalten: • Eine Trennung von der Spannungsversorgung löscht die Einstellungen für das automatische Einschalten. • Das manuelle Einschalten des Gerätes deaktiviert das automatische Einschalten. • Wenn Sie die Stundenzahl 0 wählen, ist der Timer ausgeschaltet. Lokales Klimagerät PAC 3500 X...
  • Seite 13: Nachtmodus

    Um den Nachtmodus zu aktivieren, gehen Sie wie folgt vor: Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische 1. Wählen Sie die Betriebsart Kühlung aus. Überprüfung von einem Fachbetrieb oder von Trotec 2. Drücken Sie die Taste SLEEP (25). durchführen.
  • Seite 14: Fehlercodes

    Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundenservice. Ggf. bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu Trotec. Lokales Klimagerät PAC 3500 X...
  • Seite 15: Wartung

    10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Lokales Klimagerät PAC 3500 X...
  • Seite 16: Tätigkeiten Vor Wartungsbeginn

    Die Ecken und Kanten des hermetisch geschlossenes System und darf nur von Luftfilters dürfen nicht verformt und nicht abgerundet Fachbetrieben für Kälte- und Klimatechnik oder von Trotec sein. Vergewissern Sie sich vor dem Wiedereinsetzen gewartet bzw. instand gesetzt werden.
  • Seite 17: Kondensat Entleeren (Manuelle Entleerung)

    • Schließen Sie das Gerät wieder an, indem Sie den Netzstecker in die Netzsteckdose stecken. Wenn Sie das Gerät längere Zeit nicht benutzen: • Lagern Sie das Gerät gemäß dem Kapitel Lagerung. 3. Lassen Sie das Kondensat ablaufen. Lokales Klimagerät PAC 3500 X...
  • Seite 18: Technischer Anhang

    313 x 480 x 744 mm Mindestabstand zu Wänden und Gegenständen: oben (A): 50 cm hinten (B): 50 cm seitlich (C): 50 cm vorne (D): 50 cm Gewicht 26 kg Batterien Fernbedienung Typ LR03 / AAA - 1,5 V (2 Stück) Lokales Klimagerät PAC 3500 X...
  • Seite 19: Schaltplan

    Schaltplan Lokales Klimagerät PAC 3500 X...
  • Seite 20: Ersatzteilübersicht Und Ersatzteillisten

    Ersatzteilübersicht und Ersatzteillisten Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile. Lokales Klimagerät PAC 3500 X...
  • Seite 21 144C SLIDE WINDOW KIT C 120A VERTICAL LOUVER A PROTECTION BOX FOR Φ50 CAPACITOR 120B VERTICAL LOUVER B PROTECTION BOX (TOP) FOR CAPACITOR CONNECTING ROD FOR VERTICAL LOUVER PROTECTION BOX (BOTTOM) FOR CAPACITOR FLOAT FOR WATER CASE Lokales Klimagerät PAC 3500 X...
  • Seite 22 FOAM FOR ACCUMULATOR(DOWN) SEAL FOAM FOR AIR OUTLET SEAL FOAM FOR DOWN FUNNEL (A) SEAL FOAM FOR TUBE SEAL FOAM FOR DOWN FUNNEL (B) SEAL FOAM POLYFOAM FOR 4-WAY VALVE SEAL FOAM FOR BOTTOM BASE Lokales Klimagerät PAC 3500 X...
  • Seite 23: Entsorgung

    Europäischen Union – gemäß Richtlinie 2006/66/ EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 06. September 2006 über Batterien und Akkumulatoren – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie Batterien und Akkus entsprechend den geltenden gesetzlichen Bestimmungen. Lokales Klimagerät PAC 3500 X...
  • Seite 24 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
