Nibe SPLIT Serviceanleitung Seite 34

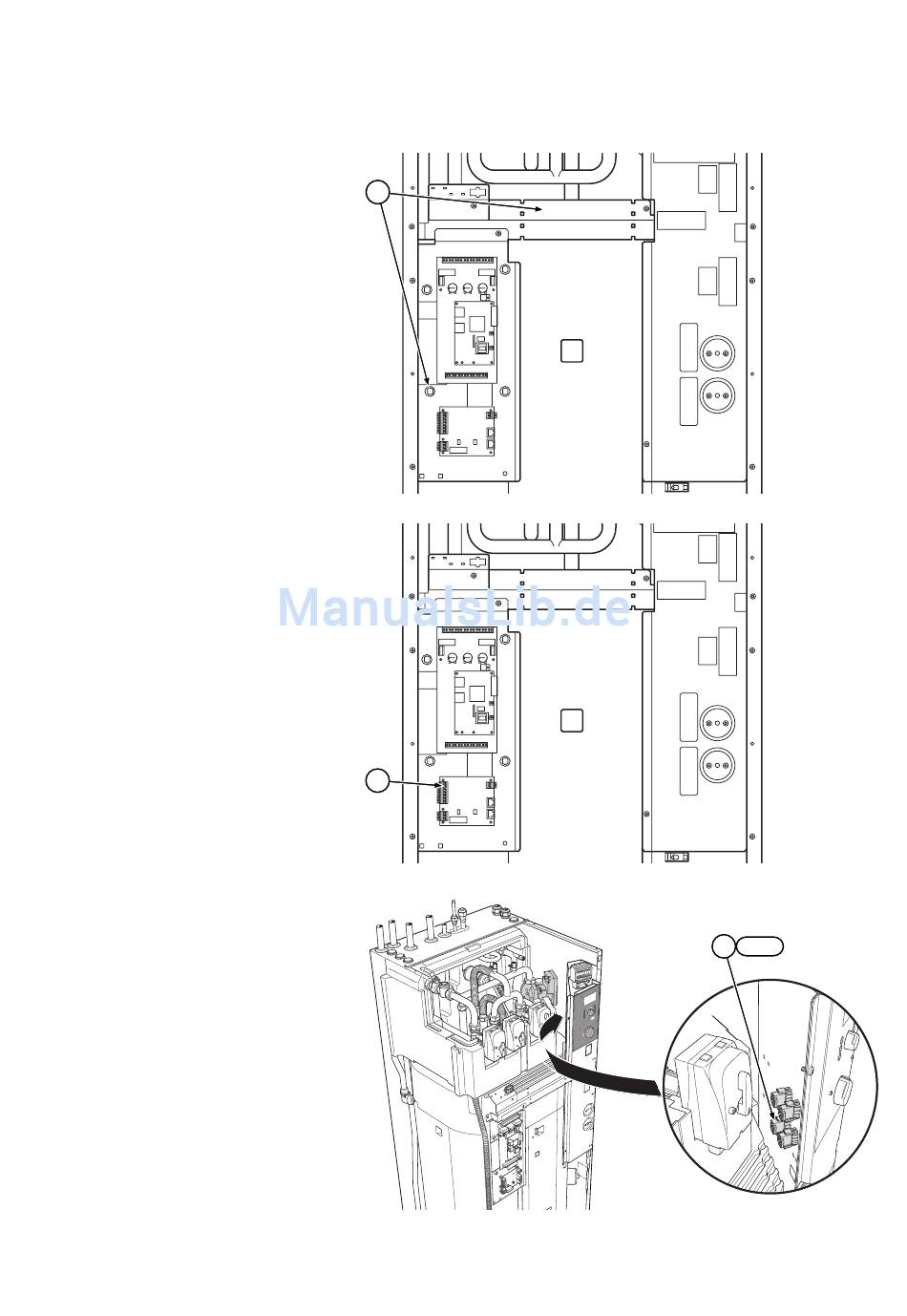

9. Verlegen Sie das PWM-Kabel im
oberen Kanal. Führen Sie es hinter
dem Metallgehäuse zur Kommuni-
kationsplatine (AA23). Nutzen Sie
zur Befestigung Kabelbinder.
10. Verbinden Sie das PWM-Kabel mit
der Kommunikationsplatine
(AA23), Anschluss X1.
Brauner Leiter (PWM) an Position
1.
Blauer Leiter (PWM GND) zu Posi-
tion 2.
11. Verbinden Sie das Netzkabel mit
dem Anschluss XJ1.
34
9
10
11 XJ1
| DE
