SIT SE/DE/GB 0103-1
CIRKULATIONSPUMP
Utbytespump Universal som kan ersätta pumpar av:
fabrikat Wilo och Grundfos med:
flänsanslutning och unionsanslutning R40.
3,5 – 6 m lyftkapacitet.
byggmått 120 – 130 mm.
6
2
1
C I R
K U L
A T I O
N S P
U M P
9 / 1
2 0 0
1
C E
L E K
2 0 0
1
2
6

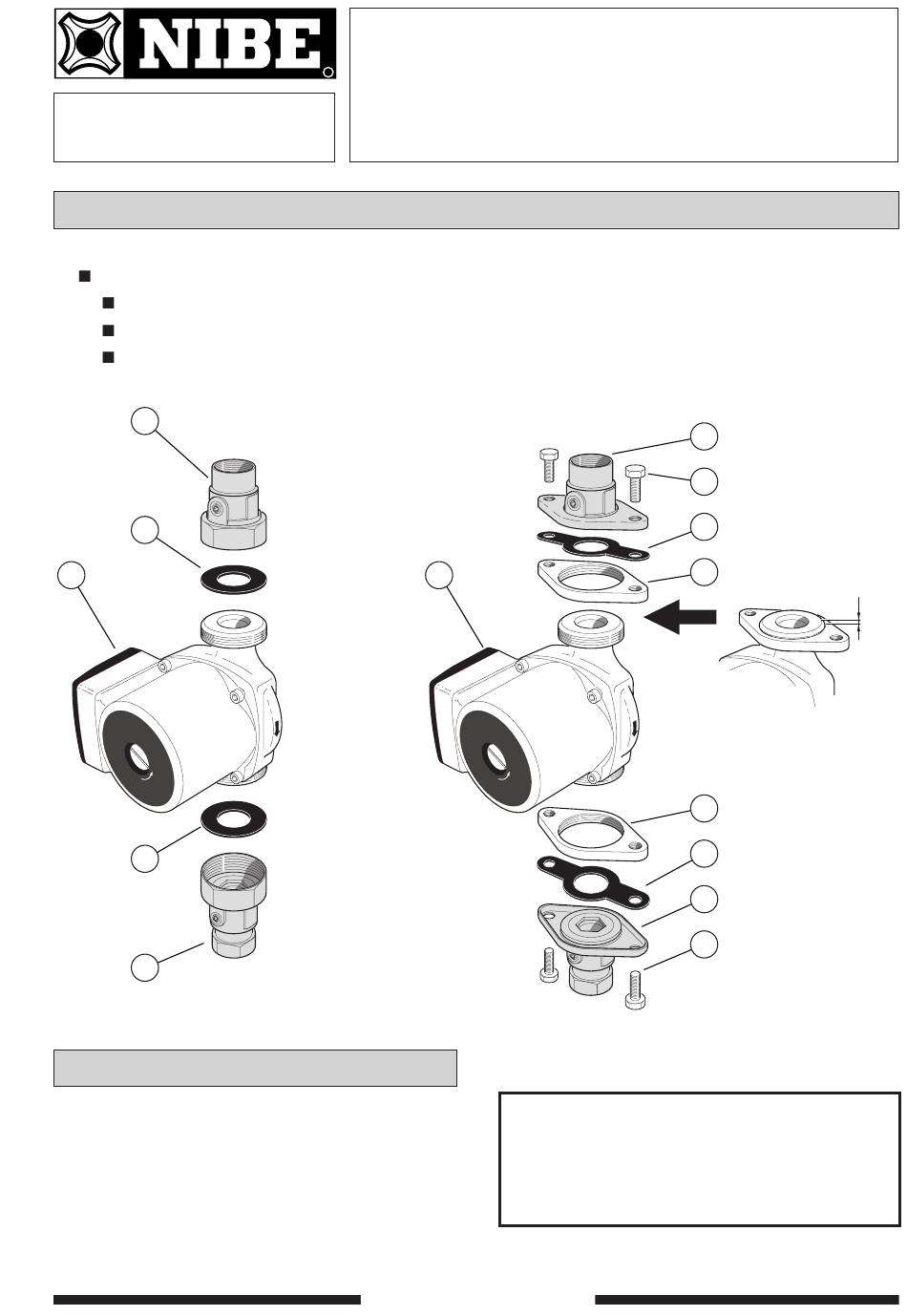

Komponentlista
1 Cirkulationspump
2 Unionspackningar
3 Flänspackningar
4 Fläns R40 M8
5 Skruv M8 x 25
6 Kulventil
R
611379
Allmänt
1
1 st
2 st
2 st
2 st
4 st
Ingår ej
CIRKULATIONSPUMP UNIVERSAL
SERVICEINSTRUKTION
CIRKULATIONSPUMP
UNIVERSAL
Kontrollera om flödesriktning genom pumphuset över-
ensstämmer med tidigare.
Om så ej är fallet lossas de fyra insexskruvarna och
pumphuset vrides rätt.
OBS! Elinstallationen får endast utföras under överin-
seende av behörig elinstallatör.
M8
C I R
K U L
A T I O
N S P
U M P
9 / 1
2 0 0
1
C E
L E K
2 0 0
1
M8
0,5 mm nivåskillnad måste finnas
mellan pågängad fläns och
flänsblockets överkant.
6
5
M8
3
4
4
3
6
5
M8
OBS!
min.
0,5 mm
