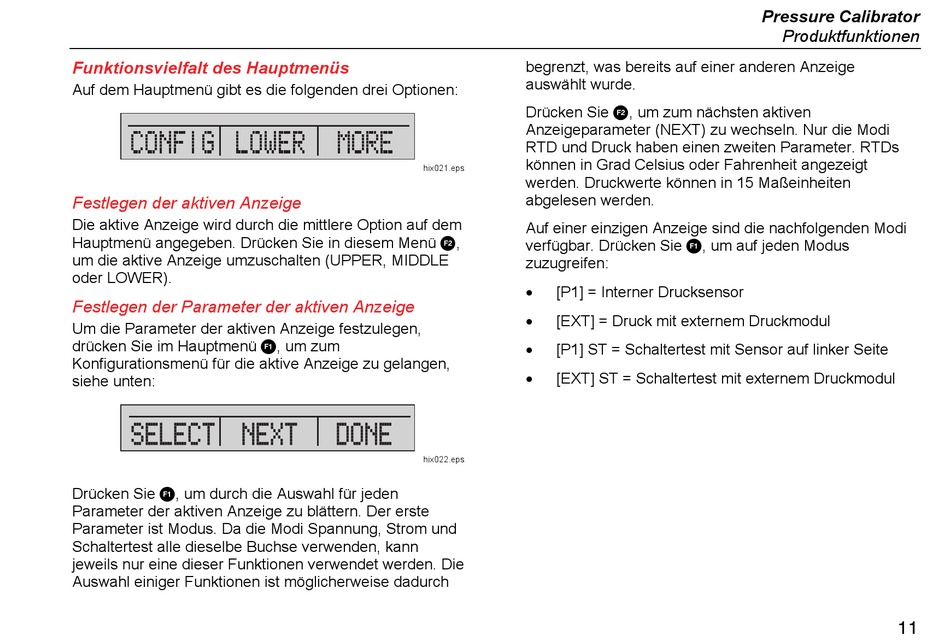

Funktionsvielfalt des Hauptmenüs
Auf dem Hauptmenü gibt es die folgenden drei Optionen:
Festlegen der aktiven Anzeige
Die aktive Anzeige wird durch die mittlere Option auf dem
Hauptmenü angegeben. Drücken Sie in diesem Menü ,
um die aktive Anzeige umzuschalten (UPPER, MIDDLE
oder LOWER).
Festlegen der Parameter der aktiven Anzeige
Um die Parameter der aktiven Anzeige festzulegen,
drücken Sie im Hauptmenü , um zum
Konfigurationsmenü für die aktive Anzeige zu gelangen,
siehe unten:
Drücken Sie , um durch die Auswahl für jeden
Parameter der aktiven Anzeige zu blättern. Der erste
Parameter ist Modus. Da die Modi Spannung, Strom und
Schaltertest alle dieselbe Buchse verwenden, kann
jeweils nur eine dieser Funktionen verwendet werden. Die
Auswahl einiger Funktionen ist möglicherweise dadurch
begrenzt, was bereits auf einer anderen Anzeige
auswählt wurde.
Drücken Sie , um zum nächsten aktiven
Anzeigeparameter (NEXT) zu wechseln. Nur die Modi
RTD und Druck haben einen zweiten Parameter. RTDs
können in Grad Celsius oder Fahrenheit angezeigt
hix021.eps
werden. Druckwerte können in 15 Maßeinheiten
abgelesen werden.
Auf einer einzigen Anzeige sind die nachfolgenden Modi
verfügbar. Drücken Sie , um auf jeden Modus
zuzugreifen:
•
[P1] = Interner Drucksensor
•
[EXT] = Druck mit externem Druckmodul
•
[P1] ST = Schaltertest mit Sensor auf linker Seite
•
[EXT] ST = Schaltertest mit externem Druckmodul
hix022.eps
Pressure Calibrator
Produktfunktionen
11
