3. Handling, initial use
A) Fitting the battery - replacing the battery
Observe correct polarity while inserting the batteries. Remove the batteries
if the device is not used for a long period of time to avoid damage through
leaking. Leaking or damaged batteries might cause acid burns when contact
with skin, therefore use suitable protective gloves to handle corrupted
batteries.
Keep batteries out of reach of children. Do not leave the battery lying around,
as there is risk, which children or domestic pets could swallow it.
Replace all the batteries at the same time. Mixing old and new batteries in the
device can lead to battery leakage and device damage.
Make sure that batteries are not dismantled, short-circuited or thrown into
fire. Never recharge non-rechargeable batteries. There is a risk of explosion!
In order for your multimeter to function correctly, it must be fitted with a 12 V cylindrical cell
(type 23 A or 3LR50) battery. If the display segments disappear (below approximately 4.5 V), the
battery must be replaced.
Under no circumstances should the multimeter be operated when open. Risk
of fatal injury!
B) Connecting the measuring leads
Use only the permanently connected measuring leads for taking measurements. Before making
any connection, check the state of the connectors and test probes and make sure that the
insulation is undamaged.
The measuring leads are approved for voltages up to 300 V max.
Never exceed the maximum input values because this could damage the
measuring appliance and cause risk of fatal injury.
16
Pour des résistances supérieures à env. 1 MOhm, il se peut que l'affichage nécessite
quelque temps avant de se stabiliser ("s'ajuster").
Dés que "1" apparaît sur l'afficheur, vous avez dépassé la plage de mesure ou le
circuit de mesure est interrompu.

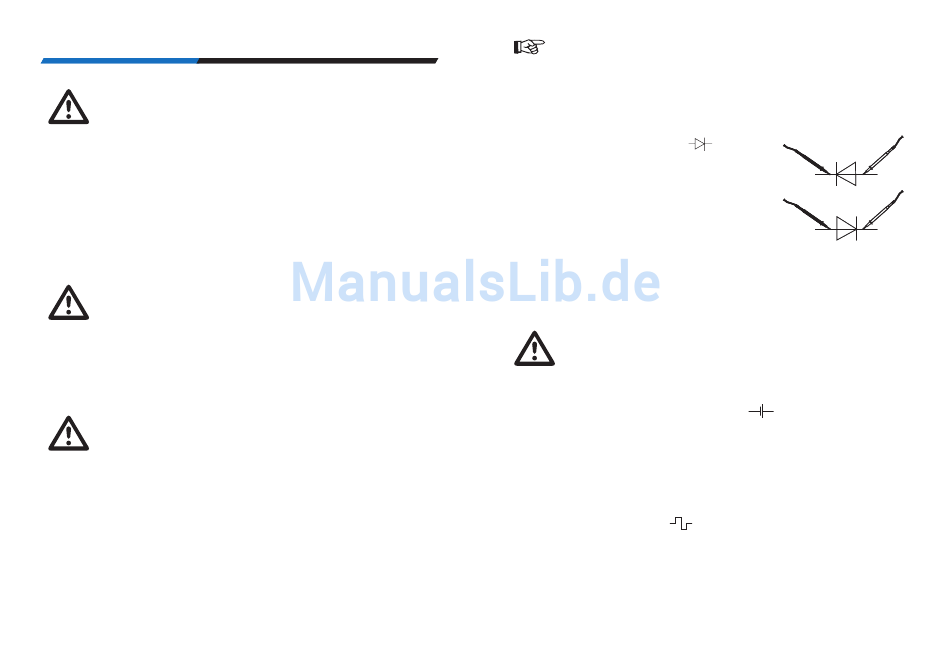

E) Test de diode
Pour la mesure de diode et de circuits semi-conducteurs, procédez de la façon suivante:
1.
Positionnez le commutateur rotatif sur "
les pointes de mesure avec l'objet à mesurer, une piste semi-
conductrice dépourvue de tension, la pointe rouge sur l'anode,
la pointe noire sur la cathode (celle-ci est en règle générale
marquée par une bague de couleur, un point, etc.).
2.
Si vous mesurez une piste de diodes dans le sens de passage,
vous mesurerez une tension à partir d'env. 0,25 V (Germanium)
ou 0,7 V (Silicium) jusqu'à 2,0 V (ou 250 mV, 700 mV jusqu'à
200 mV), si la piste de diode n'est pas endommagée.
3.
Si maintenant, vous intervertissez les pointes de mesure (rouge sur la cathode et noir sur
l'anode), vous contrôlerez le sens de blocage de la piste de diodes.
4.
Si l'afficheur indique "1", alors la diode est en bon état. Si par contre une tension est affichée,
alors vous avez fait une erreur lors du branchement de l'objet à mesurer. Ou alors, celui-ci
est défectueux.
Lors du test de diode, la diode et le circuit dans lequel elle est montée doivent
impérativement être hors de tension. Toutes les capacités en présence doivent
être déchargées.
F) Test de pile
1.
Réglez le commutateur rotatif sur 1,5 V ou 9 V (position
2.
Amenez les pointes de mesure sur le pôles de la pile en respectant les polarités.
3.
Lorsque vous effectuez des mesures sur une pile 9 V (6F22), la tension est indiquée avec une
charge d'env. 5 mA.
Il est ainsi possible d'obtenir des informations sur l'état / la capacité résiduelle d'une pile avant
de l'éliminer en tant que déchet spécial.
G) Sortie carrée
1.
Réglez le commutateur rotatif sur "
2.
À présent, un signal carré 50 Hz / max. 3 Vcc est disponible au niveau des pointes de
mesure.
". Reliez ensuite
).
".
29
