BASETech BT-11 Bedienungsanleitung

Bedienungsanleitung

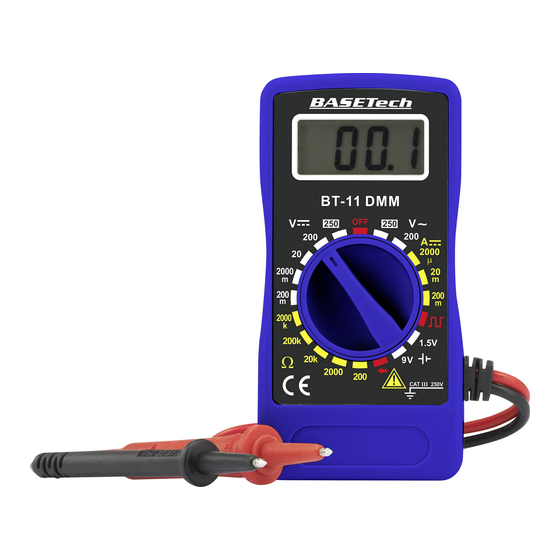

Digital Multimeter BT-11
Best.-Nr. 1599499
Bestimmungsgemäße Verwendung
• Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie III
(bis max. 250 V gegen Erdpotential, gemäß EN 61010-1) oder niedriger
• Messung von Gleich- und Wechselspannung bis max. 250 V
• Messung von Gleichstrom bis max. 200 mA
• Messung von Widerständen bis 2000 kOhm
• Diodentest
• Batterietest für 9 und 1,5 V-Batterien unter Lastbedingung
• Rechteck-Signalgenerator
Der Betrieb ist nur mit dem angegebenen Batterietyp (2 x LR44 oder baugleich) zulässig.
Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batterie- oder Sicherungsfach, nicht
betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen
sind nicht zulässig.
Widrige Umgebungsbedingungen sind:
• Nässe oder hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.!
Die Messwerte werden am Multimeter (kurz DMM) in einer Digitalanzeige dargestellt. Die
Messwertanzeige des DMM umfasst 2000 Counts (Count = kleinster Anzeigewert).
Die einzelnen Messbereiche werden über einen Drehschalter angewählt.
Der Messkreis ist mit einer Feinsicherung gegen Überlast gesichert. Die Sicherung befindet
sich in der roten Messspitze.
Die Messleitungen sind aus Sicherheitsgründen fest mit dem Messgerät verbunden und
können nicht gewechselt werden.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich einsetzbar.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Erklärung der Symbole und Einheiten am Multimeter
V Wechselspannung
V Gleichspannung
V Volt (Einheit der el. Spannung)
mV Milli-Volt (exp.-3)
mA Milli-Ampere (Einheit des el. Stromes, exp.-3)
µA Mikro-Ampere (exp.-6)
Ω Ohm (Einheit des el. Widerstandes)
kΩ Kilo-Ohm (exp.3)
Diodentest
Batterietest
Rechteck-Signalgenerator
CAT III Überspannungskategorie 3
Lieferumfang
• Multimeter mit fest angeschlossenen Messleitungen
• 2 Batterien LR44 (oder baugleich)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien.
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
Überspannungskategorie III für Messungen in der Gebäudeinstallation
(z.B. Steckdosen oder Unterverteilungen). Diese Kategorie umfasst auch alle
kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten).
Erdpotential
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu
überwachen.
• Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht im
Strommessbereich befindet. Die Spannung zwischen Messgerät und Erdpotential
darf 250 V DC/AC in CAT III nicht überschreiten.
• Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt
zu entfernen.
• Seien Sie besonders vorsichtig beim Umgang mit Spannungen >25 V Wechsel-
(AC) bzw. >35 V Gleichspannung (DC)! Bereits bei diesen Spannungen können
Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen
Schlag erhalten.
• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die
schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.
