Kyosho Bladerunner Bauanleitung Seite 5

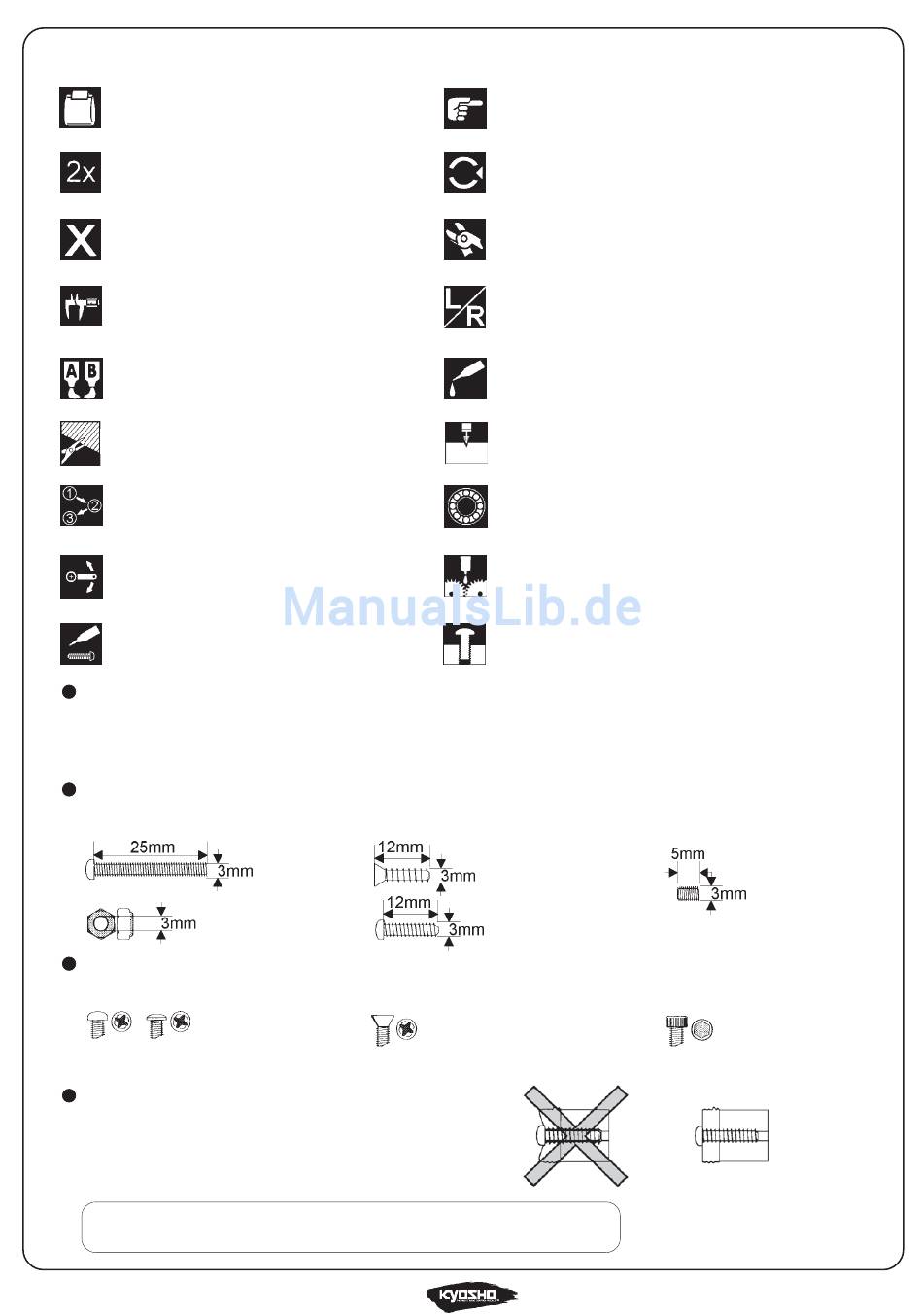

Zur Kennzeichnung sich wiederholender Vorgänge gibt es folgende Piktogramme:
Bezeichnung des Teilebeutels
Arbeitsschritt gemäß der dargestellten
Zahl wiederholen.
Teil ist nicht im Bausatz enthalten.
Beachten Sie das angegebene Maß.
Verwenden Sie 2-Komponentenkleber.
Schneiden Sie die schraffierten Flächen
heraus.
Bauen Sie die Stufen in der angegebenen
Reihenfolge.
Teil muß sich leicht bewegen lassen.
Verwenden Sie bei dem angegebenem Teil
Schraubensicherungslack.
Diese Bauanleitung enthält Hinweise zum Einbau der RC-Anlage. Weitere Hinweise zum Einbau und zum Betrieb
der RC-Anlage entnehmen Sie bitte aus der Bedienungsanleitung Ihrer RC-Anlage.
Verwendete Schraubentypen:
Schrauben und Muttern
mit metrischem Gewinde,
z.B. M3x25 mm
Schrauben mit Rund- und
Linsenköpfen (LK)
Treibschrauben schneiden sich ihren Gewindegang im
Material selbst. Ziehen Sie diese Schrauben nicht zu
stark an. Sollte sich eine Schraube schwer in das
Gewinde oder den Kunststoff drehen lassen, reiben
Sie die Schraube mit Seife ein.
TIP: Schneiden Sie diese Seite aus und legen Sie sie neben Ihre
Bauanleitung. Sie ersparen sich das häufige Umschlagen!
40891
Achtung, besonders beachten!
Kugel durch die größere Öffnung der Kugel-
pfanne eindrücken.
Material abschneiden
Bauen Sie eine linke und eine rechte Seite.
Verwenden Sie Sekundenkleber.
Bohren Sie mit der Kyosho Reibahle ein dem
angegebenen Maß entsprechendes Loch.
mm
Verwenden Sie das beigefügte Kugellager.
Fetten Sie das angegebene Teil.
Teil vorläufig leicht festziehen.
Treibschrauben mit grobem
Gewinde, z.B. Senk- oder
Rundkopfschraube 3x12 mm
Schrauben mit
Senkköpfen (SK)
Metrische Gewindestifte ohne
Kopf mit Innensechskant, z.B.
M3x5 mm Gewindestift
Zylinderkopfschrauben
mit Innensechskant (IB)
falsch richtig
5
