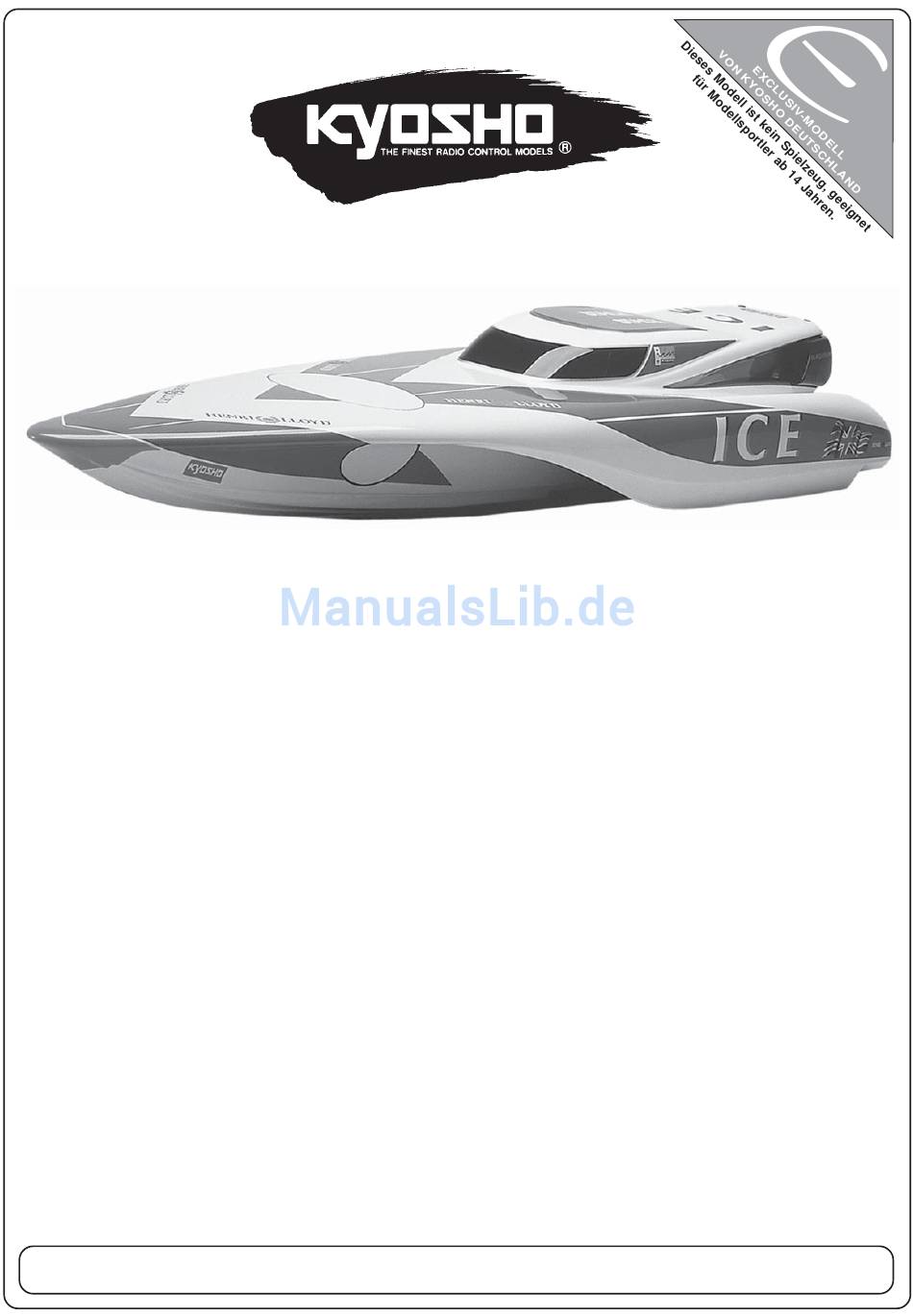

Best.-Nr. 40891

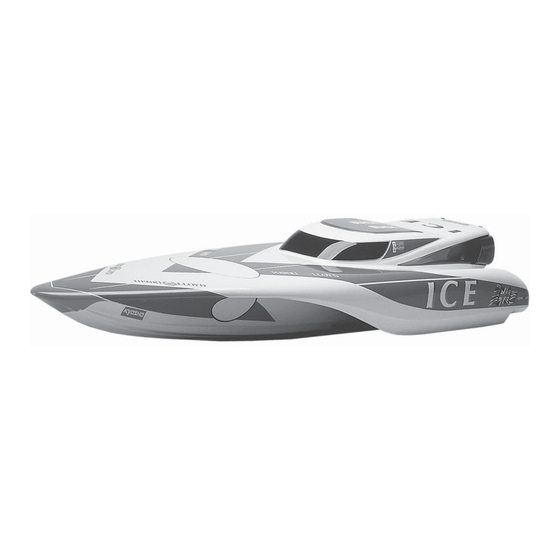

Bladerunner
Elektro-Rennboot mit 550er Elektromotor
Der Bladerunner ist ein vorbildgetreuer Nachbau des erfolgreichen Off-Shore-Renn-
bootes. Mit der Rumpfform in Trimaran Charakteristik und dem optimal abgestimm-
ten Antrieb erleben Sie mit dem Bladerunner reinrassigen Fahrspaß auf dem Was-
ser. Doch nicht nur im nassen Element besticht das Modell durch seine hohe Ge-
schwindigkeit. Auch beim Bau des Modells geht es schnell und einfach zur Sache!
Durch den hohen Vorfertigungsgrad ist das Modell innerhalb kürzester Zeit fertigge-
stellt.
Der weiße Kunststoffrumpf aus ABS besitzt eine weiße, glänzende Oberfläche. Der
mehrfarbige Dekorbogen sorgt für eine tolle Optik, ohne aufwendige Lackierarbei-
ten! Die RC-Anlage und der Antrieb sind gut zugänglich durch den abnehmbaren
Decksaufbau.
Der Baukasten enthält den fertigen Schiffsrumpf, 550er Elektromotor, Schiffsständer,
Schiffsschraube, sämtliche Anlenkungen und einen kompletten Satz Kleinteile für
den RC-Einbau.
Bauanleitung
Bitte bewahren Sie diese Dokumentation für Ersatz- oder Tuningteilbestellung auf.
Ein Qualitätsprodukt aus dem Hause
Wichtiger Hinweis!
Technische Daten
Länge:
Breite:
Gewicht:
Motor:
550er Baureihe
R/C-Anlage*:
2 Funktionen
* Nicht im Bausatz enthalten
880 mm
230 mm
1.700 g

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kyosho Bladerunner

Inhaltszusammenfassung für Kyosho Bladerunner

  • Seite 1 Mit der Rumpfform in Trimaran Charakteristik und dem optimal abgestimm- Breite: 230 mm ten Antrieb erleben Sie mit dem Bladerunner reinrassigen Fahrspaß auf dem Was- Gewicht: 1.700 g ser. Doch nicht nur im nassen Element besticht das Modell durch seine hohe Ge-...

  • Seite 2: Inhaltsverzeichnis

    1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Das notwendige Zubehör und die RC-Anlage 3. Das erforderliche Werkzeug 4. So funktioniert die Bauanleitung 5. Das Bauen des Modells 6. Die Checkliste vor dem Start 7. Der Antrieb 8. Auf die Wartung kommt es an 9.

  • Seite 3: Das Notwendige Zubehör Und Die Rc-Anlage

    2. Das notwendige Zubehör und die RC-Anlage 2-Kanal RC-Anlage Lynx 27 / 40 MHz AM, Best.-Nr. 070-L027 / 070-L040 oder 2-Kanal RC-Anlage Ranger II Z 27 / 40 MHz AM, Best.-Nr. 070-Z27 / 070-Z40 Antriebsakku Pro Formance 7,2V / 1900mAh, Best.-Nr. 180-1906 12V= Ladegerät CG-330, Best.-Nr.

  • Seite 4: So Funktioniert Die Bauanleitung

    4. So funktioniert die Bauanleitung Lesen Sie die Anleitung vollständig durch, bevor Sie mit der Montage beginnen. Sie verschaf- fen sich so einen exakten Überblick über den Bauablauf. Überprüfen Sie, mit Hilfe der Teileliste, die Vollständigkeit des Baukastens. Sollte ein Teil fehlen, wenden Sie sich bitte umgehend an Ihren Fachhändler.
  • Seite 5 Bauen Sie eine linke und eine rechte Seite. Verwenden Sie 2-Komponentenkleber. Verwenden Sie Sekundenkleber. Schneiden Sie die schraffierten Flächen Bohren Sie mit der Kyosho Reibahle ein dem heraus. angegebenen Maß entsprechendes Loch. Bauen Sie die Stufen in der angegebenen Verwenden Sie das beigefügte Kugellager.
  • Seite 6 Fernsteuersysteme und mehr ... Professionelle Fernsteuertechnik ! 40891...

  • Seite 7: Das Bauen Des Modells

    5. Das Bauen des Modells Der Schiffsständer Die Getriebeeinheit 4x8 mm Gleitlager 4x9x4 mm Buchse 2x11 mm Stift Achten Sie darauf, daß der Stift 7 wie dargestellt sitzt! Die Getriebeeinheit 3x8 mm LK Treibschraube 40891...
  • Seite 8 Die Getriebeeinheit 5x10 mm Lager 5x33 mm Welle Die Getriebeeinheit M3x18 mm LK Schraube M3 Mutter Der Elektromotor M3x3 mm Gewindestift Inbusschlüssel 1,5 mm Maß unbedingt einhalten! 40891...
  • Seite 9 Der Elektromotor M3x6 mm LK Schraube Schneiden Sie einen Streifen Legen Sie einen Streifen Papier Papier zwischen die Zahnräder, um das dieser Anlei- Zahnflankenspiel korrekt zu justie- tung heraus. ren. Entfernen Sie es nach der Montage des Motors. E-Ring 3 mm Die Ruderanlage E-Ring 3 mm 4x8 mm Gleitlager...
  • Seite 10 Die Ruderanlage Inbusschlüssel 2,0 mm 4x9x4 mm Lager 4x8 mm Lager M3x3 mm Gewindestift Einbaurichtung beachten! lang kurz Ziehen Sie die Gewindestifte gut fest! Der Rumpf Inbusschlüssel 2,0 mm 6 mm Gummimanschette M4x4 mm Gewindetsift 3 mm Gummimanschette Gummimanschette für Gestänge Ziehen Sie den Gewin- destift gut fest!
  • Seite 11 Der Rumpf M4x4 mm Gewindestift Röhrchen Silikonschlauch Silikonschlauch 400 mm Inbusschlüssel 2,0 mm abschneiden Gewindestift gut festziehen! Silikonschlauch 140 mm Der Rumpf 3x12 mm LK Treibschraube M2 Stopmutter Silikonschlauch abschneiden Silikonschlauch (110 mm) Der Rumpf Silikonschlauch (5 mm) M2,6x8 mm LK Schraube M2,6 Mutter Gummimanschette Röhrchen...
  • Seite 12 Die RC-Box 3x8 mm LK Treibschraube Einbaurichtung beachten! 8x3x3,5 mm Scheibe m. Rand Die unterste Markierung muß mit dem Steg der RC-Box fluchten! Die RC-Box Schaumstoffband Gummimanschette für Kleben Sie das Empfängerantenne Schaumstoffband lücken- los auf den Rand auf! Schaumstoffband Im Lieferumfang des Servos enthalten! Die RC-Box...
  • Seite 13 Die RC-Box Gummikappe Gummimanschette Die RC-Box 3x8 mm LK Treibschraube Gasservo Die RC-Box 3x16 mm LK Treibschraube schwarz 40891...
  • Seite 14 Kabelbinder Die RC-Box Empfänger Empfängerakku (falls kein BEC Empfänger) Kabelbinder Ziehen Sie den Kabelbinder so fest an, Antenne durchführen daß kein Wasser durch die Gummi- manschette in die RC-Box gelangen kann! Die RC-Box O-Ring P2 O-Ring P5 RC-Schalter Einbaurichtung beachten! Im Lieferumfang der RC-Anlage enthalten! Die RC-Box...
  • Seite 15 Die RC-Box O-Ring P3 geschlossen offen Verbinden Sie die Drähte gleicher Far- Die RC-Box be miteinander 3x10 mm LK Treibschraube M3x3 mm Gewindestift Inbusschlüssel 1,5 mm Ruder justieren wie darge- stellt, anschließend Gewin- destifte gut festziehen! Die Akkuhalterung Doppelseitiges Klebeband hier durchtrennen! Doppelseitiges Schaumstoffband...
  • Seite 16 7,2V NiCd-Akku Die Akkuhalterung Akkuhalterung in der gezeigten Position be- festigen! Führen Sie die Kabel und den Silikonschlauch neben der Akkuhalterung 66 entlang. 2,6x8 mm LK Treibschraube Stecker nach dem Fahrbetrieb trennen Das Deck Schaumstoffband 3x8 mm LK Treibschraube Kleben Sie das Schaumstoffband lücken- los auf den Rand auf! Das Deck...
  • Seite 17 Der Rumpf kurz lang Bringen Sie die Teile des Dekorbogens Bringen Sie die Teile des Dekorbogens ohne Nummer nach eigenem Ermessen auf. auf, wie dargestellt. Der Dekorbogen Die Nummern in Klammern bezeichnen das Dekorteil für die gegenüberliegende Seite. Dekorteile gemäß den Markierungen auf dem Rumpf anbringen! 40891...
  • Seite 18 Antriebsschraube nur in dem angegebenen Bereich! Achten Sie auf eine spaltfreie Montage! Schraubenwinkel nicht unterhalb Justieren Sie den Winkel durch dieses Punktes justieren! Lösen der 3x14 mm Schrauben! Ermitteln Sie den optimalen Schraubenwinkel in mehreren Testläufen auf dem Gewässer! Bladerunner 40891...

  • Seite 19: Die Checkliste Vor Dem Start

    6. Die Checkliste vor dem Start 6.1 Der Rumpf Sind alle Schrauben festgezogen und an notwendigen Stellen mit Schrauben- Sicherungslack gesichert? Ist die Kabine fest? Sind alle Rumpfdurchbrüche dicht? Ist die Schiffswelle geschmiert? Ist die Antriebsschraube fest? Sind alle zu fettenden Teile mit Fett versorgt? Ist Schraubensicherungslack auf die notwendigen Verbindungen aufgebracht? Läuft die Schiffswelle frei und ohne Beeinträchtigung? 6.2 Der Motor...
  • Seite 20 Fernsteuersysteme und mehr ... Professionelle Fernsteuertechnik ! 40891...

  • Seite 21: Der Antrieb

    7. Der Antrieb 7.1 Der Elektromotor Distanzscheiben Andruckfedern Gehäuse mit Permanent- Kohlen magneten Anker mit Wicklung Kollektor Befestigungsring Lagerschild Anschluß 7.2 Die Funktionsweise Der Kollektor erhält über die Kohlen Strom vom Akku. Der Strom, der durch die Wicklungen des Ankers fließt, erzeugt ein Magnetfeld.

  • Seite 22: Der Betrieb Des Motors

    7.3 Der Betrieb des Motors Einlaufen - Lassen Sie den Motor in den ersten 20-30 Minuten langsam einlaufen. Die Kohlen müssen sich erst anpassen. - Verwenden Sie für die Einlaufphase vorzugsweise einen Akku mit lediglich 3 Zellen, entsprechend ca. 3,6 V Betriebsspannung. - Lassen Sie den Motor nach der ersten Akkuladung ausreichend abkühlen.

  • Seite 23: Das Ladegerät

    Nachteile - Der Akku muß vorher völlig entladen werden. - Man weiß nicht, ob der Akku völlig geladen wurde. Zeitladegeräte KYOSHO 12V Schnellader, Quick Charger II Best.-Nr. 2359 hitec 12V Schnellader, CG-72 Best.-Nr. 070-0072 II. Das sogenannte Delta Peak Verfahren, das es sich zunutze macht, daß, wenn der Akku voll ist, die Spannung (V) etwas absinkt.

  • Seite 24: Auf Die Wartung Kommt Es An

    8. Auf die Wartung kommt es an Säubern Sie Ihr Modell nach jeder Fahrt. Entfernen Sie jegliche Feuchtigkeit aus dem Modell. Beseitigen Sie Schäden, die beim Betrieb des Modells möglicherweise entstanden sind. Trennen Sie die Akkus vom System nach dem Fahrbetrieb. Prüfen Sie stets alle beweglichen Teile auf Leichtgängigkeit.

  • Seite 25: Betriebsstörungen

    9. Betriebsstörungen mögliche Ursachen Beanstandung Abhilfe Motor läuft nicht Akku ist nicht geladen Laden Sie den Akku gemäß Kapitel 3 Akku ist überladen Entladen Sie den Akku gemäß Kapitel 7 Akku ist schon vor dem Fahrbetrieb sehr Die Kontakte des Akkus sind kurz- heiß...

  • Seite 26: Zu Ihrer Sicherheit

    10. Zu Ihrer Sicherheit Kyosho Deutschland Allgemeine Gebrauchsanweisungen für Modelle mit Elektroantrieb Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren. Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.
  • Seite 27 Viele der unten angeführten Sicherheitsratschläge werden Ihnen bekannt vorkommen oder sind eine Selbstverständlichkeit für Sie. Wir möchten Sie dennoch ausdrücklich darauf hinweisen, daß Modelle keine Spielzeuge sind und bei leichtsinnigem Handeln erheblichen Schaden anrichten können. Sie können sich und Ihre Mitbürger dadurch in erhebliche Gefahr bringen! Achten Sie auf absolute Kompatibilität aller miteinander eingesetzten Komponenten.

  • Seite 28: Hinweise Zur Bedienung

    11. Hinweise zur Bedienung Die Umgebung: Sie benötigen einen See oder einen Flußlauf mit nur geringer Strömung. Die Rennstrecke sollte durch Bäume gegen Wind abgeschirmt sein. Das Was- ser sollte möglichst glatt sein. Stellen Sie sicher, daß Sie Ihr Schiff bergen können, wenn der Tank leer ist.

  • Seite 29: Ersatzteile

    Teile das Ersatzteilpack enthält. Ihr Kyosho Fachhändler hat die Teile in der Regel vorrätig oder wird sie Ihnen innerhalb kurzer Zeit liefern. Hinweis: Wir liefern ausschließlich an den Fachhandel. Bitte sehen Sie von Anfragen oder Bestellungen direkt an uns ab!

  • Seite 30: Tuningteile

    Ersatzteilverzeichnis Best.-Nr. 40891 Nicht alle Teile sind auch als Ersatzteile erhältlich, verwen- den Sie dann ein entsprechendes Teil aus unserer Tuningteil- liste oder dem Kyosho Tuningteilhandbuch! Bauteilnummern Best.-Nr. Bezeichnung 13. Tuningteile AL-05 Kunststoffteile A A x1 AL-09 Schiffsständer 1,3 x1; 2 x2;...

  • Seite 31: Garantiebedingungen

    1. Die Firma KYOSHO Deutschland leistet die gesetzliche Garantie auf Baukästen mit dem Exclusivsiegel. 2. Die Garantie beginnt mit dem Tag des Kaufes bei einem autorisierten KYOSHO-Fachhändler. Sie wird in der Form geleistet, daß nach Maßgabe der KYOSHO Deutschland-Service-Abteilung Teile, die nachweislich aufgrund von Fabrikations- oder Materialfehlern defekt sind, ausgetauscht oder repariert werden.
  • Seite 32 Schiffe mit Elektromotor Schiffe mit Verbrennungsmotor Segelboote Best.-Nr. 40891 08/99 Printed in Germany Copyright by KYOSHO Deutschland • D-24568 Kaltenkirchen Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. KYOSHO Deutschland Nikolaus-Otto-Str. 4 D-24568 Kaltenkirchen Info-Hotline: 04191-932678 (Mo.-Do.: 14.00-17.30)
