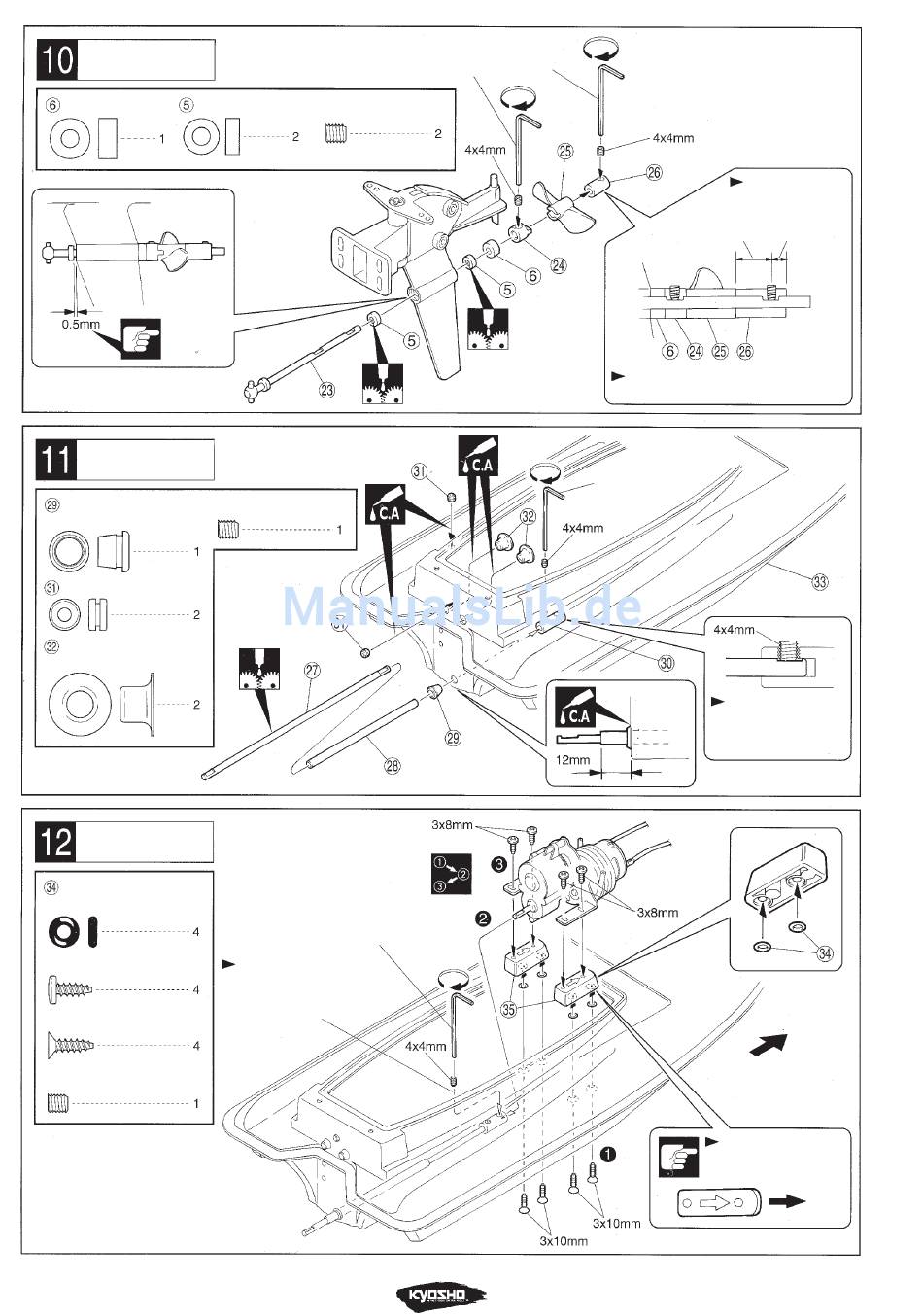

Kyosho Bladerunner Bauanleitung Seite 10

Die Ruderanlage
4x9x4 mm Lager
Der Rumpf
6 mm Gummimanschette M4x4 mm Gewindetsift
3 mm Gummimanschette
Gummimanschette für
Gestänge
Der Rumpf
O-Ring P3
3x8 mm LK Treibschraube
3x10 mm SK Treibschraube
M4x4 mm Gewindestift
10
4x8 mm Lager M3x3 mm Gewindestift
Inbusschlüssel 2,0 mm
Ziehen Sie den Gewin-
destift gut fest!
Inbusschlüssel 2,0 mm
Inbusschlüssel 2,0 mm
Einbaurichtung
beachten!
lang kurz
Ziehen Sie die Gewindestifte gut fest!
Ziehen Sie den Gewin-
destift gut fest!
vorn
Einbaurichtung
beachten!
vorn
40891
