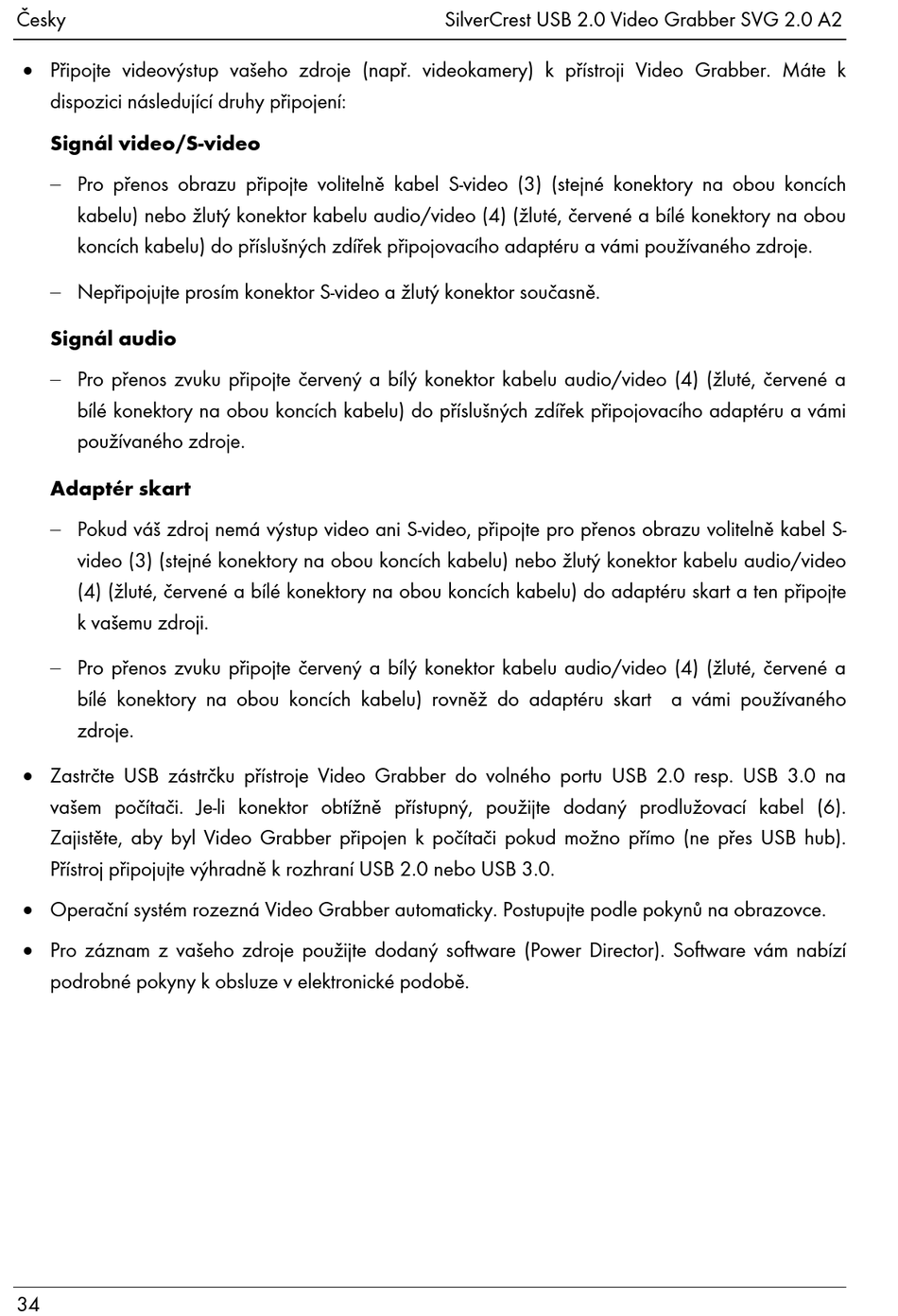

Silvercrest SVG 2.0 A2 Bedienungsanleitung Seite 35

Česky
 Připojte videovýstup vašeho zdroje (např. videokamery) k přístroji Video Grabber. Máte k
dispozici následující druhy připojení:
Signál video/S-video
 Pro přenos obrazu připojte volitelně kabel S-video (3) (stejné konektory na obou koncích
kabelu) nebo žlutý konektor kabelu audio/video (4) (žluté, červené a bílé konektory na obou
koncích kabelu) do příslušných zdířek připojovacího adaptéru a vámi používaného zdroje.
 Nepřipojujte prosím konektor S-video a žlutý konektor současně.
Signál audio
 Pro přenos zvuku připojte červený a bílý konektor kabelu audio/video (4) (žluté, červené a
bílé konektory na obou koncích kabelu) do příslušných zdířek připojovacího adaptéru a vámi
používaného zdroje.
Adaptér skart
 Pokud váš zdroj nemá výstup video ani S-video, připojte pro přenos obrazu volitelně kabel S-
video (3) (stejné konektory na obou koncích kabelu) nebo žlutý konektor kabelu audio/video
(4) (žluté, červené a bílé konektory na obou koncích kabelu) do adaptéru skart a ten připojte
k vašemu zdroji.
 Pro přenos zvuku připojte červený a bílý konektor kabelu audio/video (4) (žluté, červené a
bílé konektory na obou koncích kabelu) rovněž do adaptéru skart a vámi používaného
zdroje.
 Zastrčte USB zástrčku přístroje Video Grabber do volného portu USB 2.0 resp. USB 3.0 na
vašem počítači. Je-li konektor obtížně přístupný, použijte dodaný prodlužovací kabel (6).
Zajistěte, aby byl Video Grabber připojen k počítači pokud možno přímo (ne přes USB hub).
Přístroj připojujte výhradně k rozhraní USB 2.0 nebo USB 3.0.
 Operační systém rozezná Video Grabber automaticky. Postupujte podle pokynů na obrazovce.
 Pro záznam z vašeho zdroje použijte dodaný software (Power Director). Software vám nabízí
podrobné pokyny k obsluze v elektronické podobě.
34
SilverCrest USB 2.0 Video Grabber SVG 2.0 A2
