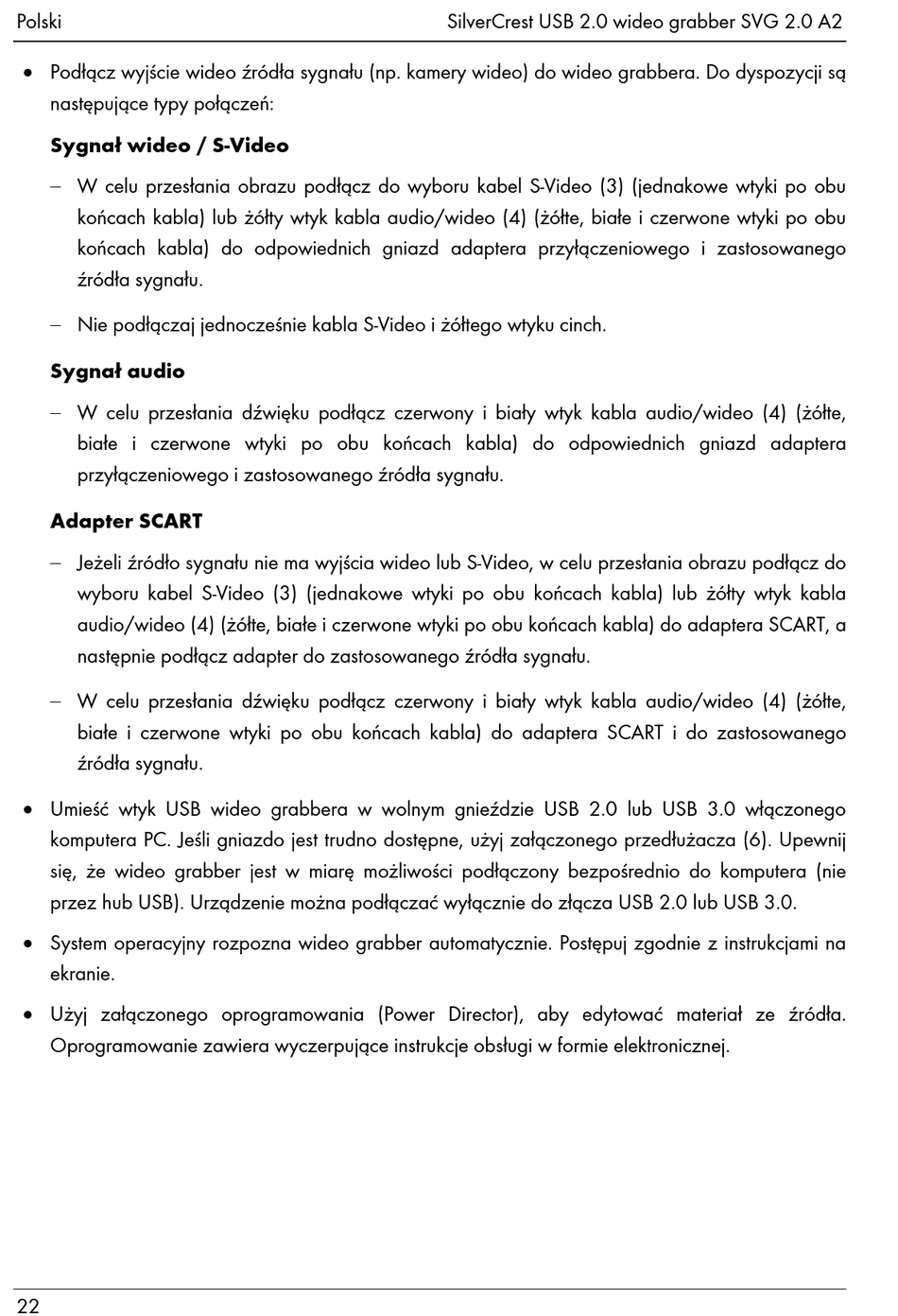

Silvercrest SVG 2.0 A2 Bedienungsanleitung Seite 23

Polski
 Podłącz wyjście wideo źródła sygnału (np. kamery wideo) do wideo grabbera. Do dyspozycji są
następujące typy połączeń:
Sygnał wideo / S-Video
 W celu przesłania obrazu podłącz do wyboru kabel S-Video (3) (jednakowe wtyki po obu
końcach kabla) lub żółty wtyk kabla audio/wideo (4) (żółte, białe i czerwone wtyki po obu
końcach kabla) do odpowiednich gniazd adaptera przyłączeniowego i zastosowanego
źródła sygnału.
 Nie podłączaj jednocześnie kabla S-Video i żółtego wtyku cinch.
Sygnał audio
 W celu przesłania dźwięku podłącz czerwony i biały wtyk kabla audio/wideo (4) (żółte,
białe i czerwone wtyki po obu końcach kabla) do odpowiednich gniazd adaptera
przyłączeniowego i zastosowanego źródła sygnału.
Adapter SCART
 Jeżeli źródło sygnału nie ma wyjścia wideo lub S-Video, w celu przesłania obrazu podłącz do
wyboru kabel S-Video (3) (jednakowe wtyki po obu końcach kabla) lub żółty wtyk kabla
audio/wideo (4) (żółte, białe i czerwone wtyki po obu końcach kabla) do adaptera SCART, a
następnie podłącz adapter do zastosowanego źródła sygnału.
 W celu przesłania dźwięku podłącz czerwony i biały wtyk kabla audio/wideo (4) (żółte,
białe i czerwone wtyki po obu końcach kabla) do adaptera SCART i do zastosowanego
źródła sygnału.
 Umieść wtyk USB wideo grabbera w wolnym gnieździe USB 2.0 lub USB 3.0 włączonego
komputera PC. Jeśli gniazdo jest trudno dostępne, użyj załączonego przedłużacza (6). Upewnij
się, że wideo grabber jest w miarę możliwości podłączony bezpośrednio do komputera (nie
przez hub USB). Urządzenie można podłączać wyłącznie do złącza USB 2.0 lub USB 3.0.
 System operacyjny rozpozna wideo grabber automatycznie. Postępuj zgodnie z instrukcjami na
ekranie.
 Użyj załączonego oprogramowania (Power Director), aby edytować materiał ze źródła.
Oprogramowanie zawiera wyczerpujące instrukcje obsługi w formie elektronicznej.
22
SilverCrest USB 2.0 wideo grabber SVG 2.0 A2
