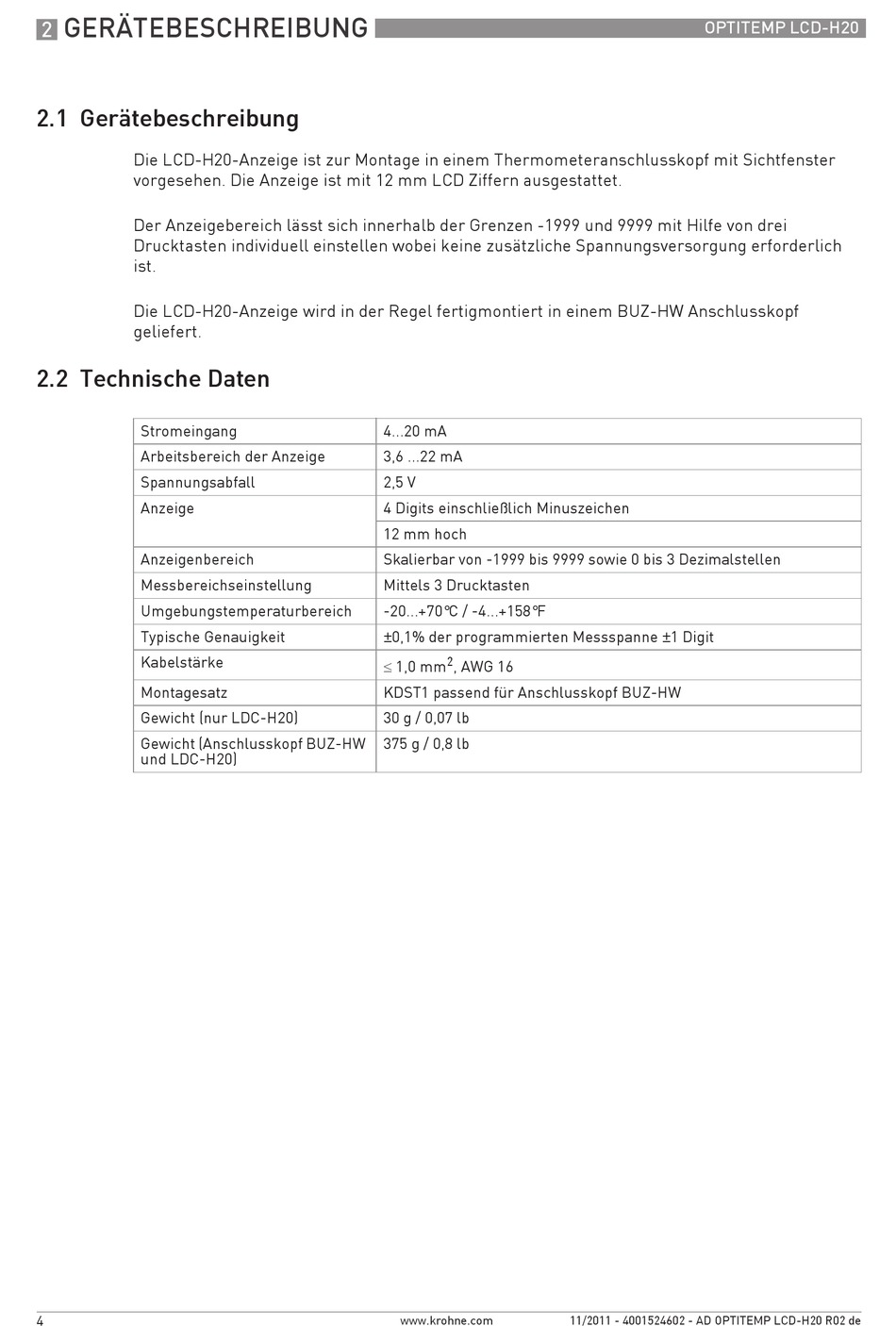

GERÄTEBESCHREIBUNG
2
2.1 Gerätebeschreibung
Die LCD-H20-Anzeige ist zur Montage in einem Thermometeranschlusskopf mit Sichtfenster
vorgesehen. Die Anzeige ist mit 12 mm LCD Ziffern ausgestattet.
Der Anzeigebereich lässt sich innerhalb der Grenzen -1999 und 9999 mit Hilfe von drei
Drucktasten individuell einstellen wobei keine zusätzliche Spannungsversorgung erforderlich
ist.
Die LCD-H20-Anzeige wird in der Regel fertigmontiert in einem BUZ-HW Anschlusskopf
geliefert.
2.2 Technische Daten
Stromeingang
Arbeitsbereich der Anzeige
Spannungsabfall
Anzeige
Anzeigenbereich
Messbereichseinstellung
Umgebungstemperaturbereich
Typische Genauigkeit
Kabelstärke
Montagesatz
Gewicht (nur LDC-H20)
Gewicht (Anschlusskopf BUZ-HW
und LDC-H20)
4
4...20 mA
3,6 ...22 mA
2,5 V
4 Digits einschließlich Minuszeichen
12 mm hoch
Skalierbar von -1999 bis 9999 sowie 0 bis 3 Dezimalstellen
Mittels 3 Drucktasten
-20...+70°C / -4...+158°F
±0,1% der programmierten Messspanne ±1 Digit
2
≤ 1,0 mm
, AWG 16
KDST1 passend für Anschlusskopf BUZ-HW
30 g / 0,07 lb
375 g / 0,8 lb
www.krohne.com
OPTITEMP LCD-H20
11/2011 - 4001524602 - AD OPTITEMP LCD-H20 R02 de
