Handbuch zur Inbetriebnahme IVI-KHD2-4HB6

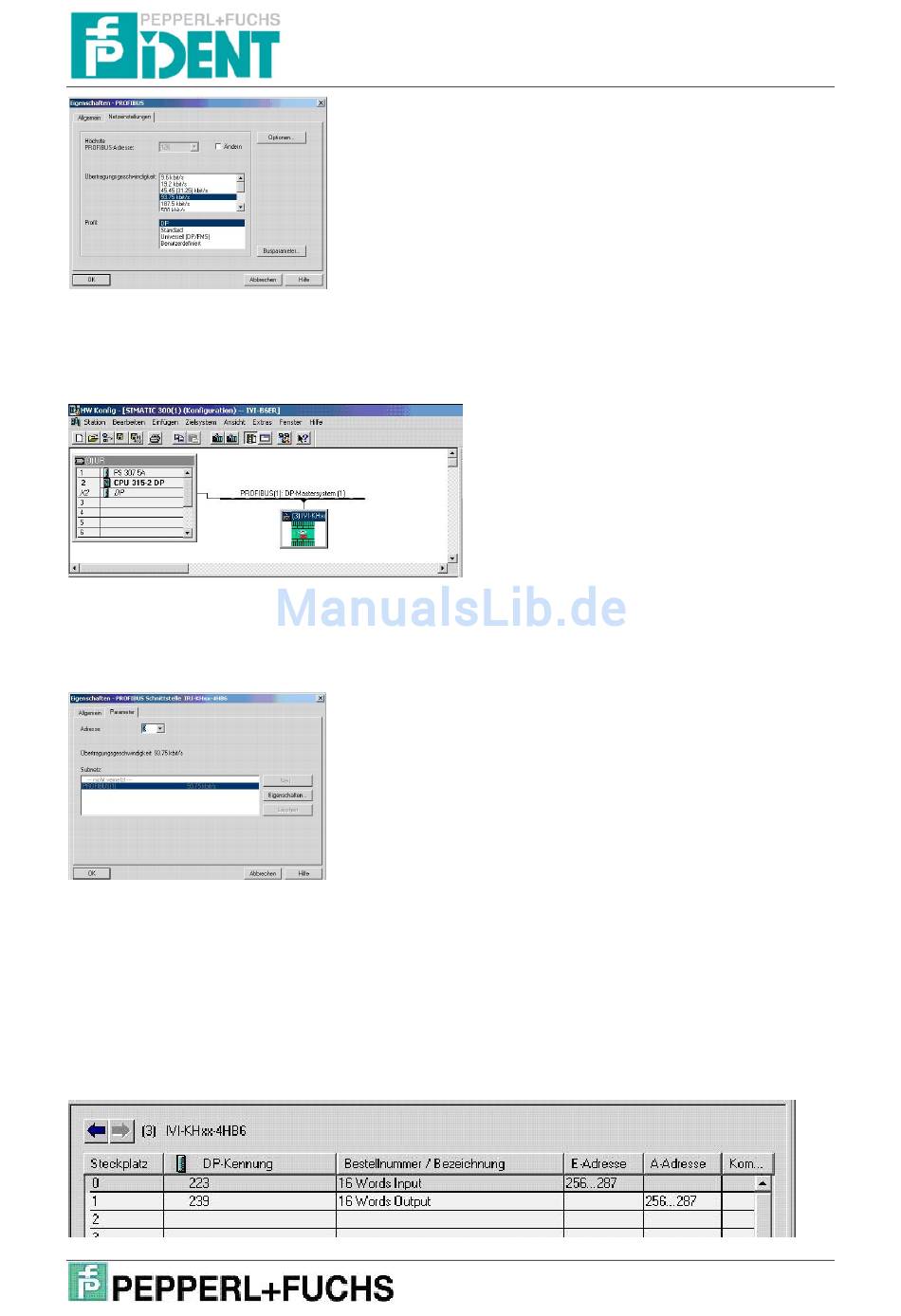

Im nächsten Schritt muss die Auswerteeinheit IVI-KHD2-4HB6 mit dem ProfibusDP-
Mastersystem verbunden werden. Dazu muss der Schriftzug „IVI-KHxx-4HB6" aus
dem Hardware-Katalog auf das Mastersystem übertragen werden.
Darauf hin muss die Profibus-Adresse festgelegt werden. Die Einstellung der Profi-
bus-Adresse kann durch Doppelklick auf das Symbol der Auswerteeinheit IVI vorge-
nommen werden.
Die in diesem Auswahlfenster getroffene Einstellung muss mit der Adresse überein-
stimmen, die mit Hilfe des DIP-Schalters auf der Oberseite der Auswerteeinheit ein-
gestellt wurde.
Anschließend müssen die Eingangs- und Ausgangsadressen der Auswerteeinheit
IVI-KHD2-4HB6 festgelegt werden. Dazu sind die Adressmodule aus den Hardware-
Katalog in die Steckplatztabelle zu ziehen.
