6 Bedienung

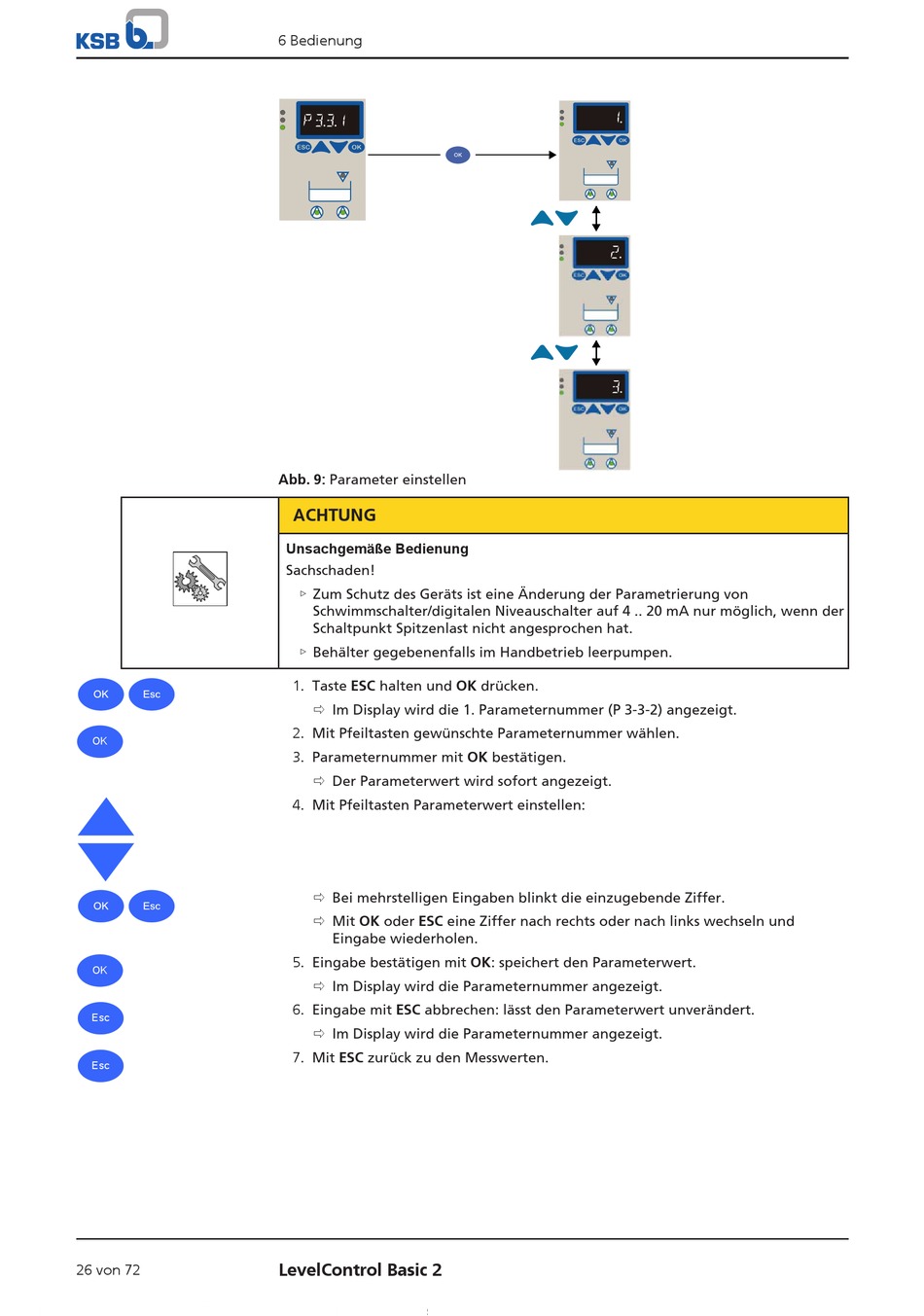

Abb. 9: Parameter einstellen
ACHTUNG
Unsachgemäße Bedienung
Sachschaden!
▷ Zum Schutz des Geräts ist eine Änderung der Parametrierung von
Schwimmschalter/digitalen Niveauschalter auf 4 .. 20 mA nur möglich, wenn der
Schaltpunkt Spitzenlast nicht angesprochen hat.
▷ Behälter gegebenenfalls im Handbetrieb leerpumpen.
1. Taste ESC halten und OK drücken.
ð Im Display wird die 1. Parameternummer (P 3-3-2) angezeigt.
2. Mit Pfeiltasten gewünschte Parameternummer wählen.
3. Parameternummer mit OK bestätigen.
ð Der Parameterwert wird sofort angezeigt.
4. Mit Pfeiltasten Parameterwert einstellen:
ð Bei mehrstelligen Eingaben blinkt die einzugebende Ziffer.
ð Mit OK oder ESC eine Ziffer nach rechts oder nach links wechseln und
Eingabe wiederholen.
5. Eingabe bestätigen mit OK: speichert den Parameterwert.
ð Im Display wird die Parameternummer angezeigt.
6. Eingabe mit ESC abbrechen: lässt den Parameterwert unverändert.
ð Im Display wird die Parameternummer angezeigt.
7. Mit ESC zurück zu den Messwerten.
