Einsetzen/Wechseln der Batterien
(nur VC54)
Der Spannungsprüfer arbeitet in seiner Grundfunktion
als zweipoliger Spannungsprüfer ohne Batterieversor-
gung. Um die Zusatzfunktionen wie Messstellenbe-
leuchtung,
Drehfeldtest, Durchgangsprüfung oder
poliger" Phasenprüfer nutzen zu können, werden zwei
Mikrobatterien (Typ AAA, im Lieferumfang enthalten)
benötigt.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:

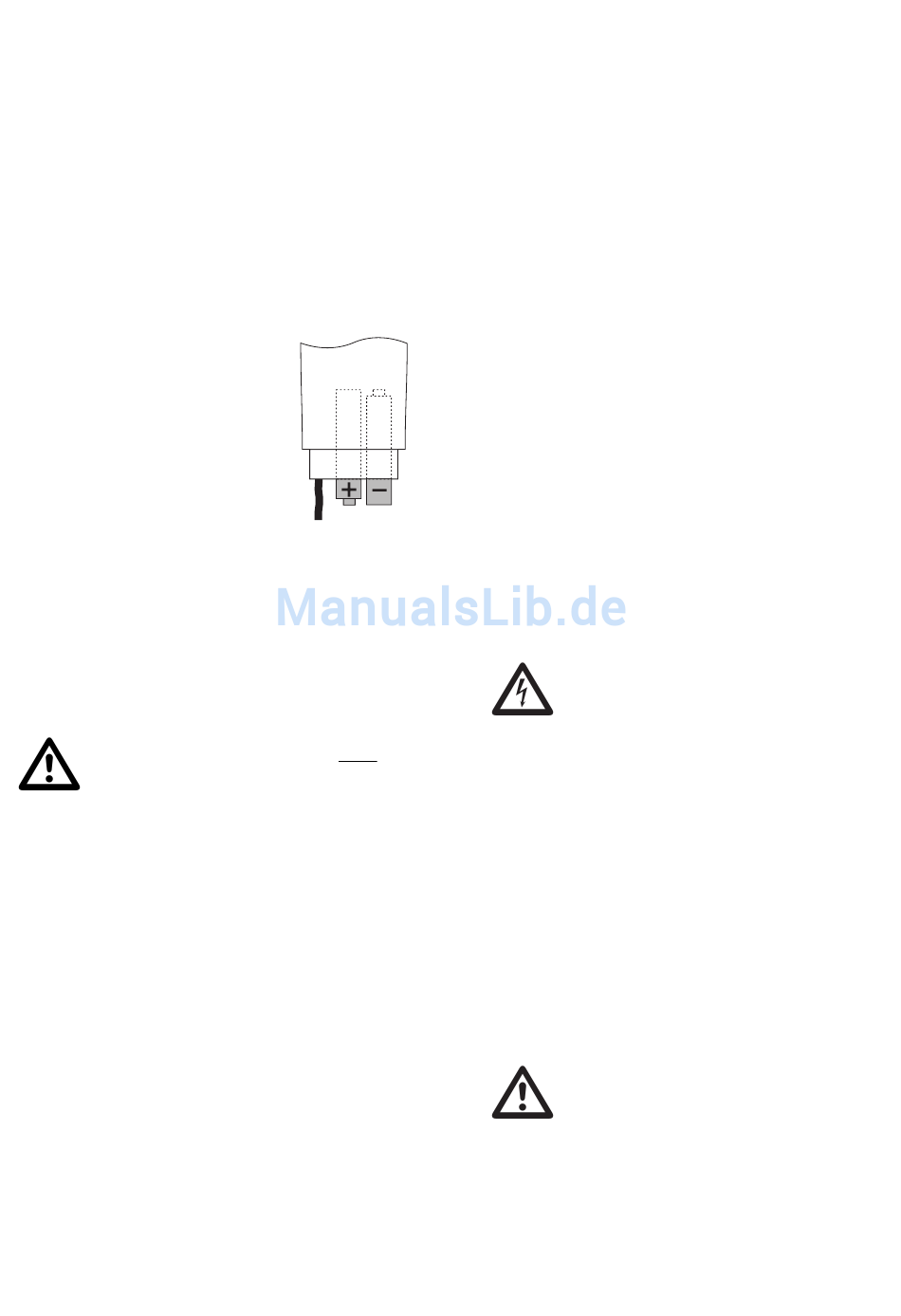

• Lösen Sie die Schraube am Batterie-
fachdeckel (5) mit einem passenden
Schraubendreher und nehmen Sie
ihn ab.
• Legen Sie zwei Mikro-Batterien
(AAA) in das Batteriefach ein.
Beachten Sie die Polaritätsangabe
im Batteriefach. Verwenden Sie
möglichst Alkaline Batterien, da
diese eine längere Betriebszeit garantieren.
• Schließen und verschrauben Sie den Batteriefach-
deckel wieder sorgfältig.
Ein Batteriewechsel ist nötig, wenn die gelbe Anzeige
(E) bei der gegenseitigen Kontaktierung der beiden Prüf-
spitzen (1 und 11) nicht mehr leuchtet und kein Signal-
ton mehr hörbar ist.
Leere Batterien beeinflussen nicht die
Richtigkeit der Spannungsanzeige.
Um eine Beschädigung des Gerätes durch auslaufende
Batterien zu verhindern, entfernen Sie die Batterien aus
dem Gerät, wenn Sie es für längere Zeit nicht benutzen.
Aus dem gleichen Grund ist anzuraten, leere Batterien
sofort zu entfernen.
Messstellenbeleuchtung
Das Modell VC54 besitzt eine batteriebetriebene Mess-
stellenbeleuchtung.
Um diese Beleuchtung einzuschalten drücken Sie die
Taste (7). Solange diese Taste gedrückt wird, ist die
Beleuchtung eingeschaltet. Beim loslassen erlischt diese.
Der Beleuchtungstaster ist so angeordnet, dass er auch
während einer Low-Impedance-Messung betätigt wer-
den kann.
8
Doorgangstest (alleen VC54)
De VC54 kan bij geplaatste batterijen als doorgangstes-
ter gebruikt worden.
Houd de spanningzoeker alleen vast aan de daarvoor
voorziene handgrepen (3) en (6). Nooit buiten de hand-
grepen aanraken.
"ein-
De doorgangstester schakelt zich bij testbegin automa-
tisch in en na beëindiging van de test weer uit.
Verbind beide testpennen met elkaar, zo weerklinkt een
pieptoon en gaat het display (E) branden.
Als dit niet het geval is, a.u.b. de batterijen vervangen
zoals beschreven wordt onder "Plaatsen/vervangen van
de batterijen".
De doorgangstester signaliseert tot <400 kilo Ohm.
Gebruik als "éénpolige" fasetester
(alleen VC54)
De VC54 kan bij geplaatste batterijen als "éénpolige"
fasetester gebruikt worden.
Houd de spanningzoeker alleen vast aan de daarvoor
voorziene handgrepen (3) en (6). Nooit buiten de hand-
grepen aanraken.
Voor begin van de test de toestand van de batterijen
door het wederzijds verbinden van beide testpennen en
de werking aan een bekende wisselspanningsbron con-
troleren.
Testpen L2 met het te controleren meetpunt in contact
brengen.
Als hier een wisselspanning van 100 tot 400V aanwezig
is, brandt het display (B) en klinkt er een signaaltoon.
Deze "fasetest" dient slechts als sneltest en
moet voor alle werkzaamheden aan deze
kabel nogmaals met de tweepolige meet-
procedure op spanningsvrijheid gecontro-
leerd worden. De voorschriften om te wer-
ken aan elektrische installaties moeten in
acht genomen worden.
De "éénpolige" faseweergave kan door
ongunstige omstandigheden (elektrostatische
velden, goede isolatie etc.) negatief worden
beïnvloed. In elk geval een extra, tweepolige
spanningstest uitvoeren.
41
