Plot-Sync-Modus
Um die richtige Zeit anzuzeigen, an der die Werte wirklich aufgenommen wurden, müssen
Sie den Plot-Sync-Modus aktivieren. Dieser Modus verschiebt auch die Daten in der
Tabelle entsprechend.
Wenn Sie die Daten zum Graph hinzugefügt haben, dann gehen im Graphmenü auf Plot
sync, um das Feature zu aktivieren. Um zum Standardmodus zurückzukehren,
deaktivieren Sie Plot sync.
Anmerkung: Die Zeitskala aller Daten wird auf die gleiche Auflösung gerundet, wie die
der ursprünglichen Daten des Graphs.
2.6. Auswertungshilfen
2.6.1.
Einstellung der Auswertungsparameter

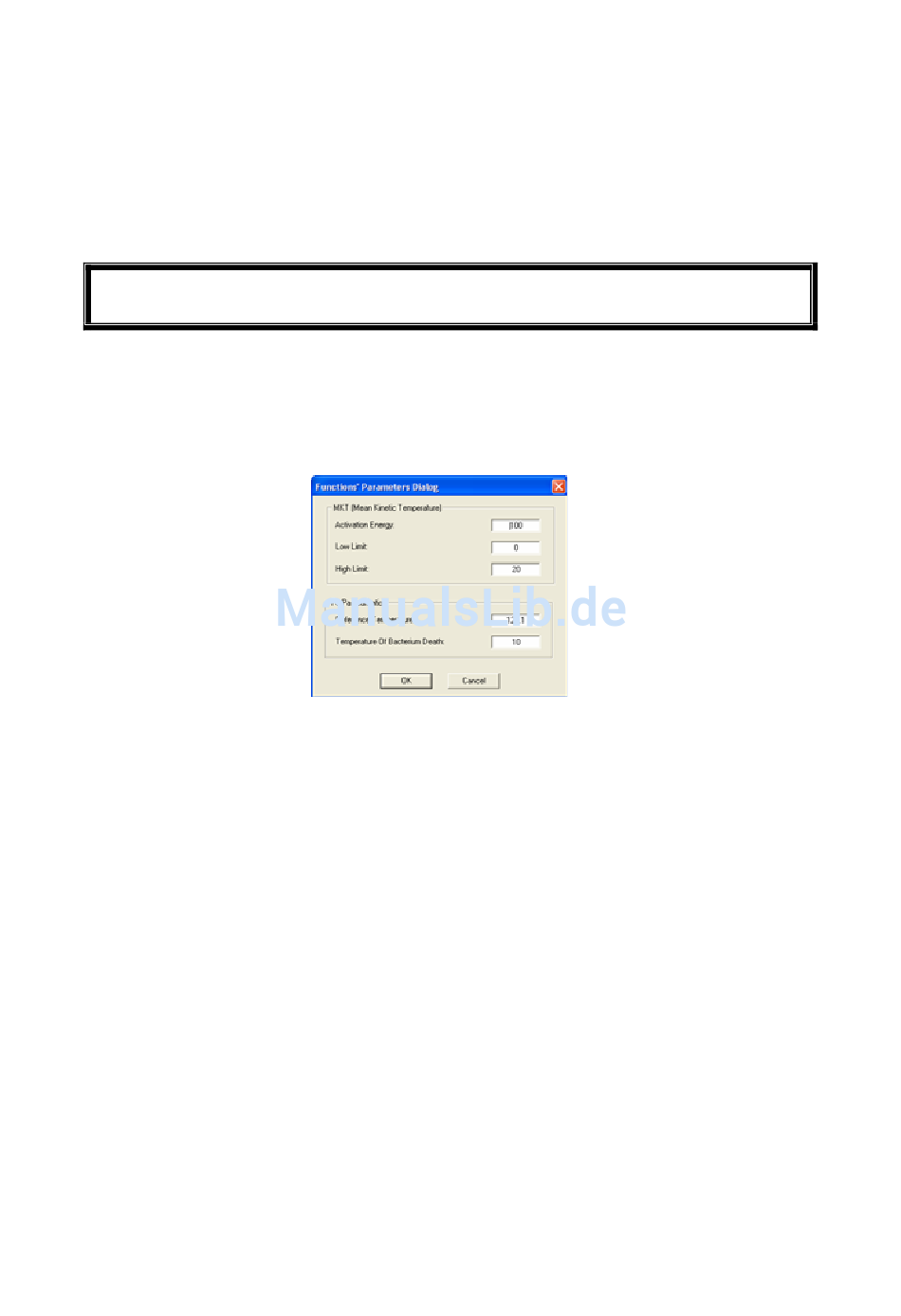

1.) Klicken Sie auf Analysis in der Menüleiste, anschließend klicken Sie bitte auf
Set Functions' Parameters um folgendes Fester zu öffnen:
2.) Geben Sie die gewünschten Parameter ein und klicken sie dann OK.
2.6.2.
Balkendiagramm
Gebrauchen Sie dieses Hilfsmittel um eine Temperaturverteilung des ausgewählten
Datensatzes zu erstellen.
Um ein Balkendiagramm zu erstellen:
1.) Wählen Sie mit dem Cursor eine Darstellung des Graphs aus.
2.) Klicken Sie nun auf Analysis auf der Hauptmenüleiste, und wählen Sie dann
Histogram aus.
Die MicroLab Lite Software zeigt ein Balkendiagramm der ausgewählten Daten an und
erstellt einen neuen Eintrag in der Datenmappe.
Verbergen Sie anhand der Datenmappe das Balkendiagramm oder kehren Sie zu den
ursprünglichen Dateneinstellungen zurück.
Sie können das Balkendiagramm auf ihre Wünsche abstimmen. Das heißt, Sie können die
obere Grenze des ersten Balkens und die untere Grenze des letzen Balkens einstellen.
Darüber hinaus ist ihnen sogar die Möglichkeit gegeben das Diagramm, durch das
Erhöhen der Balkenanzahl, zu verfeinern.
Um das Balkendiagramm zu verändern, müssen Sie wie folgt vorgehen:
1.) Klicken Sie Analysis im Hauptmenü und anschließend ein weiteres Mal auf
Histogram um ein Fenster zu öffnen:
21
