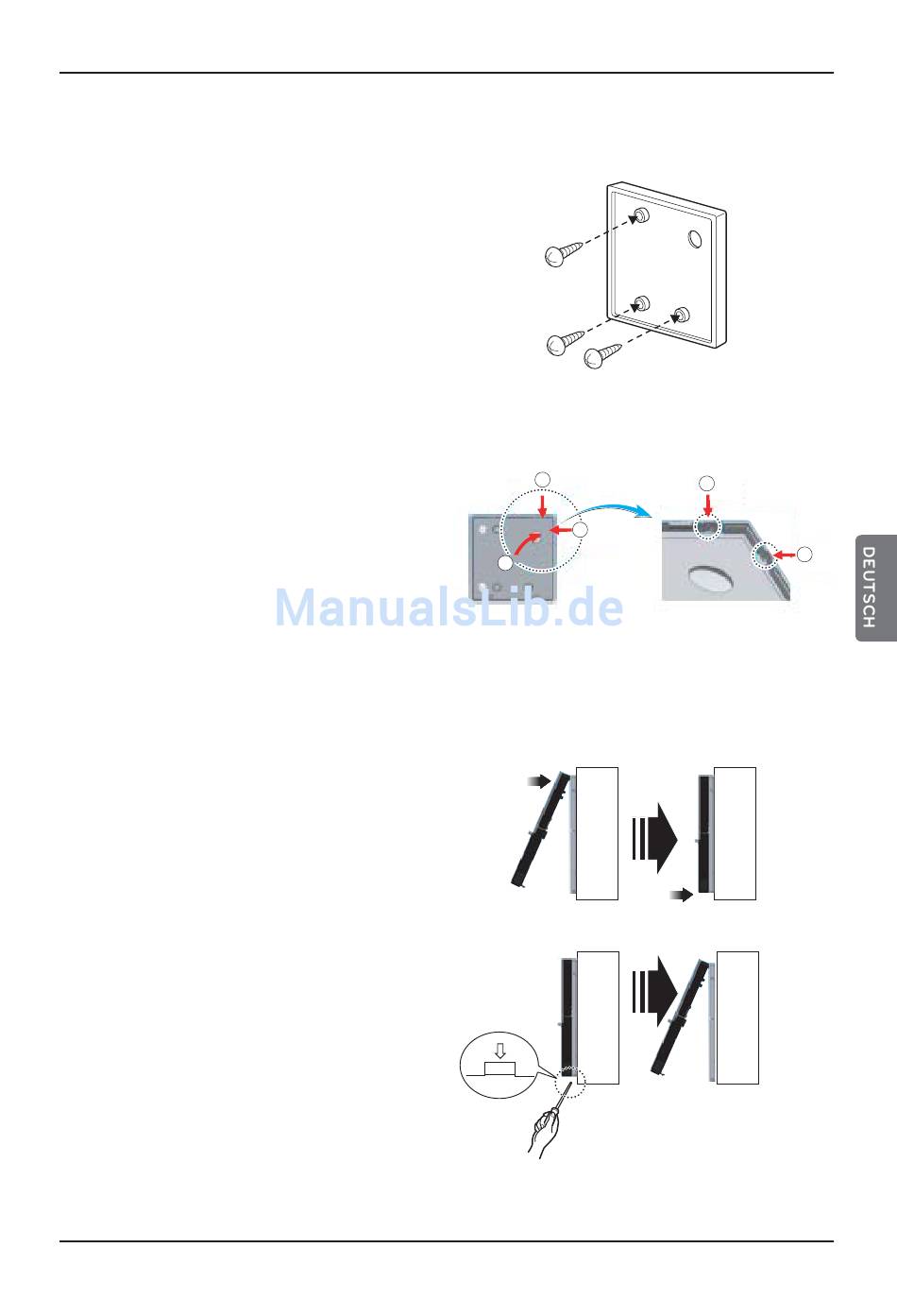

Installation der Kabel-Fernbedienung
1. Die Montagehalterung der Fernbedienung
muss mit den enthaltenen Schrauben an der
gewünschten Position befestigt werden.
- Die Montagehalterung darf nicht gebogen wer-
den, ansonsten kann die Fernbedienung nicht
richtig eingesetzt werden. Die Fernbedienung
muss an der Montagehalterung befestigt wer-
den, falls vorhanden.
2. Die Kabel der Kabel-Fernbedienung können
in drei Richtungen verlegt werden.
- Richtung: Oberfläche der Wand, oben, rechts
- Beim Verlegen der Kabel der Fernbedienung
oben und rechts muss zunächst die
Kabelführung abgenommen werden.
❈ Führungskerbe mit langem Stift entfernen.
① Unterputzmontage
② Kabelführung oben
③ Kabelführung rechts
3. Bitte die obere Seite der Fernbedienung wie
in der Abbildung gezeigt in die
Montagehalterung an der Wand einsetzen
und dann den unteren Teil der
Fernbedienung andrücken.
- Die Fernbedienung muss ohne
Zwischenräume oben, unten, rechts und links
an der Montagehalterung befestigt werden.
Um die Fernbedienung von der
Montagehalterung abzunehmen, führen Sie
einen Schraubenzieher in die untere Öffnung
ein und drehen Sie ihn im Uhrzeigersinn, wie
in der Abbildung gezeigt.
- An der Unterseite befinden sich zwei
Öffnungen. Lösen Sie die Fernbedienung an
einer Öffnung zurzeit.
- Die inneren Bauteile dürfen beim Abnehmen
der Fernbedienung nicht beschädigt werden.
Montage von Zubehör
2
3
1
<Öffnungen der Kabelführung>
<Anschlussfolge>
Wand-
seite
<Reihenfolge beim Trennen>
Wand-
seite
Hydro-Bausatz Montageanleitung 25
2
3
Wand-
seite
Wand-
seite
