MONTAGEANLEITUNG
KLIMAGERÄT
Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig
durch.
Die Montage darf nur durch qualifiziertes Personal und muss gemäß den natio-
nalen Bestimmungen für elektrische Anschlüsse erfolgen.
Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren
Gebrauch auf.

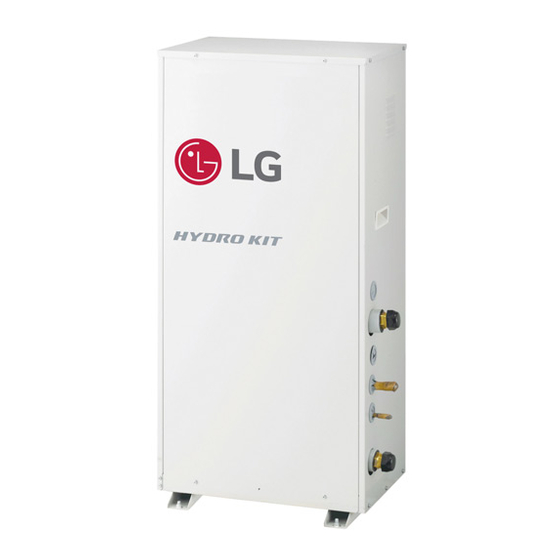

Hydro-Bausatz (Bei hohen Temperaturen)
Übersetzung der ursprünglichen Instruktion
Weitere Informationen finden Sie auf der CD oder auf der LG Website (www.lg.com).
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG ARNH08GK3A2
Inhaltszusammenfassung für LG ARNH08GK3A2
- Seite 1 Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Hydro-Bausatz (Bei hohen Temperaturen) Übersetzung der ursprünglichen Instruktion Weitere Informationen finden Sie auf der CD oder auf der LG Website (www.lg.com). www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Hydro-Bausatz Montageanleitung INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE ......................3 2. MONTAGEBAUTEILE........................8 3. ALLGEMEINE HINWEISE......................9 INFORMATIONEN ZUM MODELL ....................9 4. MONTAGE...........................10 TRANSPORT DES GERÄTES ....................10 WAHL DES OPTIMALEN STANDORTES ...................11 MONTAGEORT..........................11 MONTAGEUNTERGRUND ......................12 ANSCHLUSS DER WASSERROHRE UND WASSERKREISLAUF ...........13 BRAUCHWASSERTANK UND BAUSATZ FÜR BRAUCHWASSERTANK .........16 MONTAGEDARSTELLUNG ......................18 KÄLTEMITTELROHRE........................20 KABELANSCHLÜSSE.........................22... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise 1. Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen befolgt werden. ■ Lesen Sie vor der Montage des Gerätes dieses Handbuch aufmerksam durch. ■ Die hier angegebenen Vorsichtshinweise sollten beachtet werden, da sie wichtige sicherheitsrelevante Informationen enthalten. ■... - Seite 4 Sicherheitshinweise Das Netzkabel niemals Das Gerät darf niemals Die Befüllung mit verändern oder verlän- selbst (vom Kunden) Frostschutzmittel sollte gern. montiert, demontiert nur vom Händler oder oder neu montiert wer- einem zugelassenen den. Servicebetrieb vorge- nommen werden. • Es besteht Brand- oder •...
-
Seite 5: Betrieb
Sicherheitshinweise ■ Betrieb Es muss gewährleistet Stellen Sie niemals Den Netzstecker niemals werden, dass das Gegenstände auf das während des Betriebs Netzkabel während des Netzkabel. anschließen oder abzie- Betriebs nicht abgezo- hen. gen oder beschädigt werden kann. • Es besteht Brand- oder •... - Seite 6 Sicherheitshinweise Falls das Gerät mit Es darf kein Wasser di- Bei gleichzeitigem Wasser in Berührung ge- rekt in das Gerät eindrin- Betrieb zusammen mit z. kommen ist (überflutet gen. B. einem Ofen sollte der oder eingetaucht), ver- Raum regelmäßig gelüf- ständigen einem zuge- tet werden.
- Seite 7 Sicherheitshinweise VORSICHT ■ Montage Überprüfen Sie das Gerät Das Gerät muss immer Das Gerät sollte minde- nach der Montage oder waagerecht montiert stens von zwei Personen nach Reparaturarbeiten werden. angehoben oder getra- immer auf Gaslecks gen werden. (Kältemittel). • Eine zu geringe •...
-
Seite 8: Montagebauteile
Please retain this installation manual for future reference after reading it thoroughly. Hydro Kit (For High Temperature) Original instruction www.lg.com P/NO : MFL67798102 Bedienungsanleitung OWNER’S MANUAL AIR CONDITIONER Please read this manual carefully before operating your set and retain it for future reference. -
Seite 9: Allgemeine Hinweise
Anwendungen wie Bodenheizungen oder als Warmwassererzeuger. Durch den Einsatz verschie- dener Zubehörteile kann der Anwendungsbereich erweitert werden. Informationen zum Modell Modellname und entsprechende Informationen Hydro-Bausatz (Bei hohen Temperaturen) Modell Einheit ARNH08GK3A2 ARNH04GK3A2 Netzteil Ø, V, Hz 1, 220-240, 50 13.8 Leistung Heizung kcal/Std. -
Seite 10: Montage
Montage 4. Montage Transport des Gerätes • Zum hängenden Transport des Gerätes führen Sie die Seile zwischen den Standfüßen an der Unterseite des Gerätes hindurch. • Das Gerat sollte immer an 6 Tragepunkten angehoben werden, so dass keine Krafte auf das Gerat wirken. -
Seite 11: Wahl Des Optimalen Standortes
Montage Wahl des optimalen Standortes 1. Wählen Sie für das Gerät einen Montagestandort, der die folgenden Voraussetzungen erfüllt: • Das Gerät sollte nicht im Freien montiert werden. • Der Standort sollte mindestens das Vierfache des Gewichtes des Gerätes tragen können. •... -
Seite 12: Montageuntergrund
Montage Montageuntergrund • Befestigen Sie das Gerät mit Schrauben (wie im Folgenden gezeigt), damit das Gerät bei Erdbeben nicht herunterfällt. • Lärm und Vibrationen können je nach Art der Montage durch den Boden oder die Wand übertragen werden. Daher müssen Anti-Vibrationsmaterialien verwendet werden (Polsterkissen) (Das Bodenkissen sollte eine Größe von 200 mm besitzen) Anti-Vibrationsmaterial Es müssen mindestens drei... -
Seite 13: Anschluss Der Wasserrohre Und Wasserkreislauf
Montage Anschluss der Wasserrohre und Wasserkreislauf Allgemeine Hinweise Vor dem Anschluss des Wasserkreislaufs sollten die folgenden Punkte beachtet werden. • Es müssen ausreichende Wartungsabstände eingehalten werden. • Wasserrohre und Anschlüsse sollten mit Wasser gereinigt werden. • Bei der Montage der externen Wasserpumpe sollte ein ausreichender Abstand eingehalten werden. •... - Seite 14 Montage Wasserkreislauf * Beim Wasserrohrsystem sollte es sich um einen geschlossenen Kreislauf handeln. 1. Die Komponenten für das Wasserleitungssystem sollten stets die Anforderungen an angegebe- nen Wasserdrücke übertreffen. 2. Die Wasserrohre sollten nicht aus Stahl beschaffen sein. 3. Zum schnellen Trennen des angeschlossenen Gerätes sollte ein Verbindungsstück (2) verwen- det werden.
-
Seite 15: Montage Des Wassertanks
Montage * Montage Des Wassertanks/Der Bodenheizung 1. Verwenden Sie eine Pumpe (1) mit ausreichender Leistung, um einem Abfall des Wasserdrucks und Zulaufwasserdrucks zum Hydro-Bausatz vorzubeugen. 2. Zur Reinigung und Reparatur der Pumpe sollte an beiden Seiten der Pumpe ein Absperrventil (2) montiert werden. -
Seite 16: Schmutzfänger
Montage Schmutzfänger - Der Schmutzfänger sollte eine Maschenweite von 50 aufweisen. (ausgenommen Durchmesser von 0,4 mm oder weniger und andere Netze) - Überprüfen Sie die Ausrichtung der Schmutzfängers und befestigen Sie ihn an der Einlassöffnung (siehe Abbildung) - Umwickeln Sie die Schraubenwindungen des Wasserrohrs mindestens 15 Mal mit Teflon- Klebeband. -
Seite 17: Anschluss Des Temperatursensors Des Wassertanks
Montage Anschluss des Temperatursensors des Wassertanks • Für den Warmwasserbetrieb sollte der Sensor am Wassertank installiert werden. • Bohren Sie Öffnung für die PT15A PT 1/2-Zoll Buchsenschraube Buchsenschraube in den Wassertank und montie- ren Sie den Sensor am Wassertank. TEMPERATURSENSOR Sensor- •... -
Seite 18: Montagedarstellung
Montage Montagedarstellung Es werden verschiedene Montagebeispiele gezeigt. Bei diesen Beispielen handelt es sich um mögli- che Arten der Montage, die an die Gegebenheiten am jeweiligen Standort angepasst werden muss. 1) Nur Bodenheizung (Ohne Mischtank) Ventilator-Luftkühler Bodenheizung- Heizung skreislauf 2) Nur Bodenheizung (Mit Mischtank) Heizung Ventilator-Luftkühler Bodenheizung-... -
Seite 19: Wasserqualität
Montage Wasserqualität Die Wasserqualität sollte die EU-Richtlinie EN 98/83 erfüllen. Die folgende Tabelle zeigt die erforder- lichen Mengen gelöster chemischer Inhaltsstoffe. Detaillierte Hinweise zur Wasserqualität können Sie der EU-Richtlinie EN 98/83 entnehmen. Einstellung Wert Einstellung Wert Acrylamid 0.10 μg/ Fluorid 1.5 mg/ Antimon 5.0 μg/... -
Seite 20: Kältemittelrohre
Montage Kältemittelrohre Rohre und Kabel schneiden - Verwenden Sie den Einbausatz für Rohrleitungen bzw. Kupfe- Geneigt Uneben Rau rrohr die bei Ihrem örtlichen Händler erworbenen Rohre. 90° - Messen Sie den Abstand zwischen Innen- und Außengerät. - Schneiden Sie die Rohre etwas länger als den gemessenen Abstand zu. -
Seite 21: Auto-Verrohrung
- Eine Verbindung des Kaltemittelrohrs am WR-Gerat ist fur den Kaltemittelfluss ausreichend. Beim Anschluss des Hydro-Bausatz mussen zwei Rohrleitungen uber eine Zweigleitung miteinander verbun- den werden.(Kapazität bis zu 16kW(54kBut/h) Modell : ARNH08GK3A2). - An Gas- und Flüssigkeitsrohr muss jeweils die gleiche Ø15.88 Gasrohr Anzahl Rohre angeschlossen werden. -
Seite 22: Kabelanschlüsse
Netzkabel Netzkabel Zum Anschluss der Netz- und Verbindungskabel muss stets eine Anschlussklemme (O-Ring, Y-Ring) verwendet werden. ARNH08GK3A2 ARNH04GK3A2 Kabelanschluss Schließen Sie die Kabel, je nach Außengeräteanschluss, einzeln an die Anschlüsse der Reglerkarte an. *Die Farben der Außengerätekabel und der jeweiligen Anschlüsse müssen mit den Farben am Innengerät übereinstimmen. -
Seite 23: Anschlusskabel
Montage Anschlusskabel Kabeltypen Gerätetyp Typen Querschnittsfläche Kabel Netzkabel (CV) x Kern 4.0 x 3 Verbindungskabel (VCTF-SB) x Kern 1.0~1.5 x 2 Abstand zwischen Verbindungskabel und Netzkabel - Falls Netzkabel und Verbindungskabel zusammengebundenen wurden, können aufgrund von elektrostati- schen und elektromagnetischen Störstrahlungen Fehlfunktionen auftreten. Falls das Verbindungskabel zu- sammen mit dem Netzkabel angeschlossen wird, sollte ein Mindestabstand von 50 mm zwischen dem Netzkabel des Innengerätes und dem Verbindungskabel eingehalten werden. -
Seite 24: Montage Von Zubehör
• Verwenden Sie bei Nutzung der Bodenheizung und von Warmwasser ein Dreiwege-Ventil. • Schließen Sie einen separat erhältlichen Thermostat an. • Ein potentialfreier Kontakt ist bei LG als Zubehör erhältlich und muss gemäß der zugehörigen Montageanleitung installiert werden. • Dreiwege-Ventil, Thermostat und Pumpe sind externe Bauteile und sind nicht bei LG erhältlich. -
Seite 25: Installation Der Kabel-Fernbedienung
Montage von Zubehör Installation der Kabel-Fernbedienung 1. Die Montagehalterung der Fernbedienung muss mit den enthaltenen Schrauben an der gewünschten Position befestigt werden. - Die Montagehalterung darf nicht gebogen wer- den, ansonsten kann die Fernbedienung nicht richtig eingesetzt werden. Die Fernbedienung muss an der Montagehalterung befestigt wer- den, falls vorhanden. - Seite 26 Montage von Zubehör 4. Bitte schließen Sie das Anschlusskabel am Innengerät und an der Fernbedienung an. Männlich Stecker endet Bitte überprüfen Sie den korrekten Anschluss. Innenger -äteseite Female Stecker endet optionales Verlängerungskabel (separat gekaufte) 5. Bei einem Abstand zwischen Kabel-Fernbedienung und Innengerät von mehr als 10 m sollte ein Verlängerungskabel verwendet werden.
-
Seite 27: Anschluss Der Hauptpumpe
Montage von Zubehör Anschluss der Hauptpumpe • Verwenden Sie eine geeignete Pumpe gemäß Tabelle der Strömungsraten Pumpe mit entsprechendem Unterschied der Wassertemperatur zwischen Einlass (Haupt) und Auslass. *Es wird eine Strömungsrate von 36 lpM empfohlen. • Verwenden Sie eine Pumpe mit ausreichender Leistung, um einem Abfall des Wasserdrucks und Zulaufwasserdrucks zum Hydro-Bausatz vorzubeugen. -
Seite 28: Thermostat
Montage von Zubehör Thermostat Der Thermostat wird normalerweise zur Steuerung des Gerätes gemäß der Lufttemperatur verwendet. Falls ein Thermostat am Gerät angeschlossen ist, wird der Betrieb des Gerätes über dieses Thermostat gesteuert. Montagezustand VORSICHT 1. VERWENDEN Sie einen Thermostat mit 230 V Wechselstrom. 2. -
Seite 29: Allgemeine Hinweise
Montage von Zubehör Allgemeine Hinweise Der Hydro-Bausatz unterstützt die folgenden Thermostate. Leistung Auswahl Unterstützt Mechanisch (1) 230 V Wechselstrom Nur Heizung (3) Elektrisch (2) 230 V Wechselstrom Nur Heizung (3) (1) Dieser Thermostat besitzt keinen elektrischen Schaltkreis, sodass keine Stromversorgung erfor- derlich ist. -
Seite 30: Letzte Prüfungen
Montage von Zubehör Letzte Prüfungen • DIP-Schalterstellungen: Stellen Sie DIP-Schalter Nr. 8 auf ‘EIN’. Ansonsten wird der Thermostat nicht vom Gerät erkannt. • Fernbedienung : - Das ‘Thermostat’-Symbol wird auf der Fernbedienung angezeigt. - Es sind keine Tasteneingaben möglich. Thermostat-Symbol ANMERKUNG Bedienung des Thermostats über die Fernbedienung Nach der Installation eines Thermostats stehen folgende Funktionen zur Verfügung:... -
Seite 31: Fern-Temperatursensor
Montage von Zubehör Fern-Temperatursensor Der Fern-Temperatursensor kann zur Ermittlung der Temperatur an jedem beliebigen Ort montiert werden. Montage des Fern-Temperatursensors Schritt 1. Legen Sie nach der Wahl eines geeigneten Montageortes für den Fern-Temperatursensor die Position und Höhe der Montageschrauben fest. (Abstand zwischen den Schrauben: 60 mm) Montage- 60mm Schritt 2. -
Seite 32: Kabelanschlüsse Am Dreiwege-Ventil
Montage von Zubehör Dreiwege-Ventil Zum Betrieb des Brauchwassertanks ist ein Dreiwege-Ventil erforderlich. Das Dreiwege-Ventil dient zur Umkehr des Wasserkreislaufs für die thermische Solaranlage für den Wechsel zwischen Unterbodenheizung und Wassertank-Heizkreislauf. Allgemeine Hinweise Der Hydro-Bausatz unterstützt die folgenden Dreiwege-Ventile. Leistung Auswahl Unterstützt Auswahl “Fluss A”... - Seite 33 Montage von Zubehör Letzte Prüfungen • Strömungsrichtung : - Das Wasser sollte vom Wasserauslass des Gerätes zum Wassereinlass des Brauchwassertanks fließen, falls die Brauchwassertank-Heizung gewählt wurde. - Um die Strömungsrichtung zu kontrollieren, prüfen Sie die Temperatur am Wasserauslass des Gerätes und am Wassereinlass des Brauchwassertanks. - Bei korrektem Anschluss sollten diese Temperaturen fast gleich sein, vorausgesetzt die Wärmeisolierung der Wasserrohre wurde sachgemäß...
-
Seite 34: Potentialfreier Kontakt
Montage von Zubehör Potentialfreier Kontakt LG Potentialfreier Kontakt ist eine Lösung zur automatischen Steuerung von Klimagerätesystemen durch den Bediener. Mit anderen Worten ein Schalter zum Ein- und Ausschalten von Geräten nach Empfang eines externen Signals, wie z. B. von einem Hardwareschlüssel oder von Tür- oder Fensterkontaktschaltern, wie sie insbesondere in Hotels eingesetzt werden. -
Seite 35: Einrichtung Des Systems
Einrichtung des Systems 6. Einrichtung des Systems Da der Hydro-Bausatz (bei hohen Temperaturen) für den Einsatz in verschiedensten Umgebungen ent- wickelt wurde, ist eine ordnungsgemäße Einrichtung des Systems unerlässlich. Bei unsachgemäßer Konfiguration ist kein störungsfreier Betrieb möglich oder die Leistung des Systems wird verringert. DIP-Schalterstellungen •... -
Seite 36: Einstellen Der Gruppensteuerung
Einrichtung des Systems Einstellen der Gruppensteuerung Gruppensteuerung - Kabel-Fernbedienung 1 + Mehrere Hydro-Bausätze Slave Slave Slave Master Zwischen Slave-Innengeräten dürfen Anzeige Fehlermeldung ausschließlich serielle Signal Signal- sowie Masseleitungen 12 V angeschlossen werden Master - DIP-Schalter auf Leiterplatine ¿ Master-Einstellung ¡ Slave-Einstellung - Nr. - Seite 37 Einrichtung des Systems VORSICHT • Innengerät (Hydro Kit) 's Gruppe Einstellung ist möglich, die gleiche Außengerät angeschlossen. • Einstellungen für die Installierung der Master-/Slave-Indoor-Einheit und des DIP-Schalters sollten identisch sein. • Gruppensteuerung zwischen Hdydro-Kit und Klimaanlage ist nicht möglich. • Gruppensteuerung für mittlere Temperaturen des Hydro Kits und hohen Temperaturen der Klimaanlage ist nicht möglich.
- Seite 38 Einrichtung des Systems ANMERKUNG Notfallbetrieb • Begriffserklärungen - Störung : eine Störung, durch die der Systembetrieb u. U. angehalten wird, der jedoch vorübergehend ohne professionelle Wartung mit Einschränkungen wieder aufgenommen werden kann. - Fehler : eine Störung, durch die der Systembetrieb u. U. angehalten wird, und der NUR nach einer professionellen Wartung wieder aufgenommen werden kann.
- Seite 39 Einrichtung des Systems • Im Notfallbetrieb stehen folgende Funktionen zur Verfügung: Betrieb Ein/Aus Taste VIEW TEMP (*) Taste für Temperatureinstellung(**) Taste für Brauchwasserheizung (*) : Die vom fehlerhaften Sensor ermittelte Temperatur wird als ‘- -’ angezeigt. (**) : Das Gerät wird nicht nach der über die Fernbedienung eingestellten Temperatur ein- und aus- geschaltet.
-
Seite 40: Einstellungsmodus
Einrichtung des Systems Einstellungsmodus Einstellungsmodus aufrufen VORSICHT Der Einstellungsmodus dient zur detaillierten Einstellung der Funktionen der Fernbedienung. Bei unsachgemäßen Einstellungen im Einstellungsmodus besteht die Gefahr von Gerätestörungen, Verletzungen oder Sachschäden. Die Einstellungen sollten von einem ausgebildeten Monteur vorgenommen werden. Bei Einstellungen oder Änderungen, die von unqualifizierten Personen vorgenommen wurden, haftet die jeweilige Person für sämtliche Folgen. -
Seite 41: Zusammenfassung
Einrichtung des Systems Zusammenfassung Beispielanzeige einer Funktionskennung Funktionskennung Wert Nr. 1 Wert Nr. 2 Standardeinst Funktion Wert Nr. 1 Wert Nr. 2 Anmerkung ellung Dreiminütige Verzögerung aufheben 02:01 01 : NICHT angeschlossen. Anschluss Fern-Lufttemperatursensor 03:01 02 : Angeschlossen. Umschalten zwischen Celsius und 01 : Celsius 04:01 Fahrenheit... -
Seite 42: Allgemeine Einstellungen
Einrichtung des Systems Allgemeine Einstellungen • Funktionskennung 02 : Dreiminütige Verzögerung aufheben Nur für Wartungsarbeiten. • Funktionskennung 03 : Anschluss Fern-Lufttemperatursensor Falls ein Fern-Lufttemperatursensor zur Steuerung des Gerätes nach der aktuellen Temperatur der Raumluft installiert ist, sollten die Verbindungsdaten am Gerät angezeigt werden. Hinweis : Falls ein Fern-Lufttemperatursensor installiert wurde, diese Funktionskennung jedoch nicht korrekt eingestellt wird, kann das Gerät nicht nach der aktuellen Temperatur der Raumluft gesteuert werden. -
Seite 43: Einstellungsbereich Temperatur
Einrichtung des Systems Einstellungsbereich Temperatur • Funktionskennung 13 : Einstellen der Lufttemperatur im Heizbetrieb Ermittlung des eingestellten Temperaturbereichs zur Heizung, wenn die Temperatur nach der aktu- ellen Lufttemperatur eingestellt wurde. VORSICHT Nur möglich bei angeschlossenem Fern-Lufttemperatursensor. • Zubehör PQRSTA0 sollte installiert sein. •... - Seite 44 Einrichtung des Systems Einstellen der Temperaturregelung etc. • Funktionskennungen 23, 24 und 25 : Einstellen des wetterabhängigen Betriebs Im wetterabhängigen Betrieb wird das Gerät automatisch nach der aktuellen Temperatur der Außenluft auf die Zieltemperatur eingestellt (Auslass-Wasser oder Raumluft). - Werte Nr. 1 und Nr. 2 der Funktionskennung 23: Temperaturbereich der Außenluft - Werte Nr.
- Seite 45 Einrichtung des Systems • Funktionskennungen 26 und 27 : Einstellen des Desinfektionsbetriebs Der Desinfektionsbetrieb ist besonderer Betriebsmodus für den Brauchwassertank, um Viren im Tank abzutöten und vorzubeugen. - Wert Nr. 1 der Funktionskennung 26: Auswahl des Desinfektionsbetriebs: ‘00’ bedeutet Desinfektionsbetrieb aus, ‘01’ bedeutet Desinfektionsbetrieb ein. - Wert Nr.
- Seite 46 Einrichtung des Systems • Funktionskennungen 28 und 29 : Einstellen der Werte für den Brauchwasser-Heizbetrieb Beschreibung der einzelnen Parameter. - Wert Nr. 1 der Funktionskennung 28: Temperaturabweichung zu Wert Nr. 2 der Funktionskennung 28. - Wert Nr. 2 der Funktionskennung 28: Maximaltemperatur. - Beispiel : Wenn Wert Nr.
- Seite 47 Einrichtung des Systems • Funktionskennungen 2E und 2F : Ein-/Ausschalttemperatur für Temperatur ändern. Temperaturabweichung für Ein-/Ausschalttemperatur festlegen. 2E : Raumtemperatur 2F: EingebenAuslass-Wassertemperatur Th Ein Th Ein Th Ein Th Ein -0.5°C 1.5°C -2°C 2°C 4°C 6°C -6°C 4°C 2°C 4°C -2°C 4°C -1°C...
-
Seite 48: Testbetrieb
Testbetrieb 7. Testbetrieb Vorsichtshinweise zum Testbetrieb • Überprüfen Sie den ausreichenden Fluss der Wasserzuführung. • Überprüfen Sie die Funktion des Strömungsschalters. • Überprüfen Sie, ob die Anschlüsse fest sitzen. • Überprüfen Sie den Anschluss der Netz- und Verbindungskabel. • Überprüfen Sie mit einem DB-Mega-Testgerät (DC 500V), ob der Isolationswiderstand zwi- schen Anschlussleiste und Masse mindestens 2,0 MΩ... -
Seite 49: Störungsbehebung
Testbetrieb Störungsbehebung • Diese Funktion dient zur Anzeige der Fehlerarten während der Selbstdiagnose sowie den Ort der Störung am Gerät. • Falls zwei oder mehr Fehlerarten gleichzeitig auftreten, erfolgt die Anzeige in der Reihenfolge der Fehler. • Bei einer Störung der Inverterplatine wird Fehler Nr. 12 auf der Fernbedienung angezeigt. In der LED-Anzeige der Inverterplatine werden detaillierte Informationen zu diesem Fehler angezeigt. - Seite 50 Testbetrieb Anzeige von Fehlern der Inverterplatine In der roten LED-Anzeige wird die Zehnerstelle, in der grü- nen LED-Anzeige die Einerstelle angezeigt. Bei einem Wert von 100 blinken die rote und grüne Anzeige gleichzeitig. Beispiel) Die rote und grüne LED-Anzeige blinken gleich- zeitig, die rote Anzeige blinkt einmal, die grüne Anzeige blinkt einmal: Fehlerkennung 115 Fehler...
