Vorsichtshinweise beim Anschluss an ein Synchron-Außengerät.
Ø15.88
Gasrohr
Ø9.52
Flüssigkeitsrohr
Art der Lötung
Keine Steuerung
Steuerung
Ventil Nr. 1 und 2
Steuerung
Ventil Nr. 2 und 3
Steuerung
Ventil Nr. 3 und 4
Ventil Nr. 1 und 2
/ Steuerung Ventil
Nr. 3 und 4
Auto-Verrohrung
1. Bei durchgeführter Rohrdetektionsvorgang
- Verwenden Sie 'Modus 1' bei einer Wassertemperatur von über 30℃(86℉)
- Verwenden Sie 'Modus 2' bei einer Wassertemperatur von unter 30℃(86℉)
2. Bei nicht durchgeführter Rohrdetektionsvorgang
- Überprüfen Sie, ob der Fehler 'CH14' am Hydro-Bausatz eingetreten ist.
*Siehe Montageanleitung des WR-Gerätes

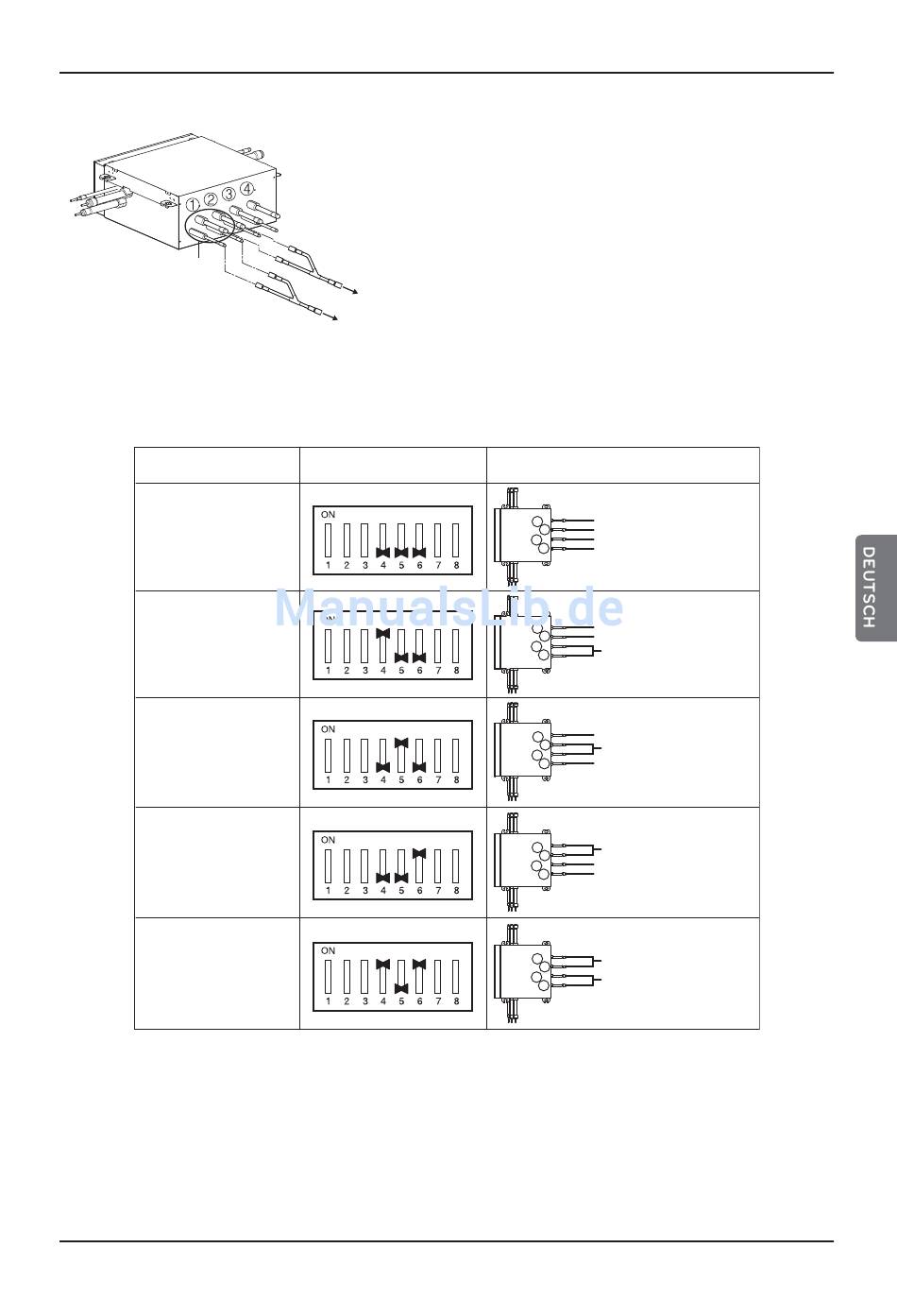

Vorsichtshinweise beim Anschluss an ein Synchron-Außengerät
- Eine Verbindung des Kaltemittelrohrs am WR-Gerat ist fur den
Kaltemittelfluss ausreichend. Beim Anschluss des Hydro-Bausatz
mussen zwei Rohrleitungen uber eine Zweigleitung miteinander verbun-
den werden.(Kapazität bis zu 16kW(54kBut/h) Modell : ARNH08GK3A2).
- An Gas- und Flüssigkeitsrohr muss jeweils die gleiche
Anzahl Rohre angeschlossen werden.
Hydro-Bausatz
- Fluss Wasser in der Hydro-Bausatz, wenn Rohr
Ø22.2
Gasrohr
Suche durchgeführt wird.
Flüssigkeitsrohr
Ø9.52
- Sollte die Rohrtemperatur nicht ansteigen, wird während
des Rohrsuchvorgangs ein Fehler gemeldet.
- Es wird empfohlen, den Hydro-Bausatz an die Ventile
Nr. 1 und Nr. 2 anzuschließen.
DIP-Schalterstellung
Beispiel
Innengerät
4
3
Innengerät
2
Innengerät
1
Innengerät
Innengerät
4
3
Innengerät
2
Hydro-Bausatz
1
Innengerät
4
3
Hydro-Bausatz
2
1
Innengerät
4
Hydro-Bausatz
3
Innengerät
2
1
Innengerät
(When two
Hydro Kit are
installed)
4
Hydro-Bausatz
3
2
Hydro-Bausatz
1
Hydro-Bausatz Montageanleitung 21
