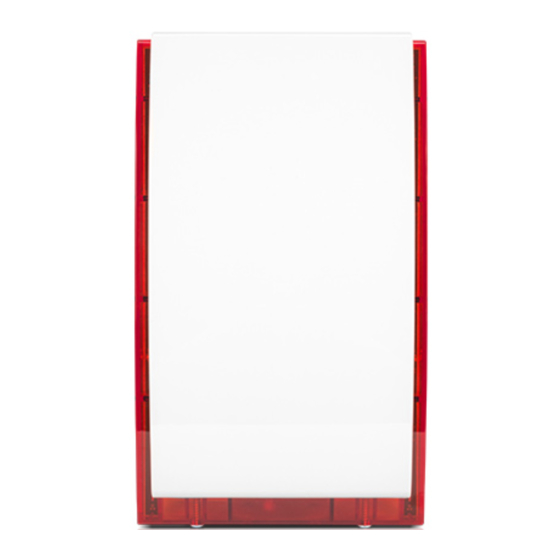

Satel SP-4006 Bedienungsanleitung

OPTISCH-AKUSTISCHER
SIGNALGEBER
®
SP-4006
sp4006_de 06/09
Der optisch-akustische Außensignalgeber SP-4006 ist für die Anwendung in Einbruch- und
Überfallmeldesystemen bestimmt. Er ist in zwei Versionen vorhanden: SP-4006 und
SP-4006 BL. Die Versionen unterscheiden sich durch Farbe der Leuchtdioden (rot in
SP-4006, blau in SP-4006 BL). Die Lichtquelle bilden zwei Gruppen von LEDs, und das
Tonsignal wird mit einem piezoelektrischen Wandler erzeugt. Die Konstruktion des Gehäuses
des Signalgebers und die Innenabdeckung aus verzinktem Blech gewährleisten einen
wirksamen Schutz vor Sabotage (Öffnen des Deckels, Trennen von der Unterlage).
Die Elektronik ist in der Oberflächenmontagetechnologie (SMD) ausgeführt und mit einem
Imprägnat gegen schädliche Witterungseinflüsse geschützt, was eine hohe Zuverlässigkeit
der Anlage gewährleistet. Das Außengehäuse des Signalgebers ist aus hochschlagfestem
Polycarbonat PC LEXAN hergestellt, wodurch es sich durch eine sehr hohe mechanische
Festigkeit auszeichnet und auch nach vielen Jahren Einsatz ein ästhetisches Aussehen
garantiert.
1. Montage

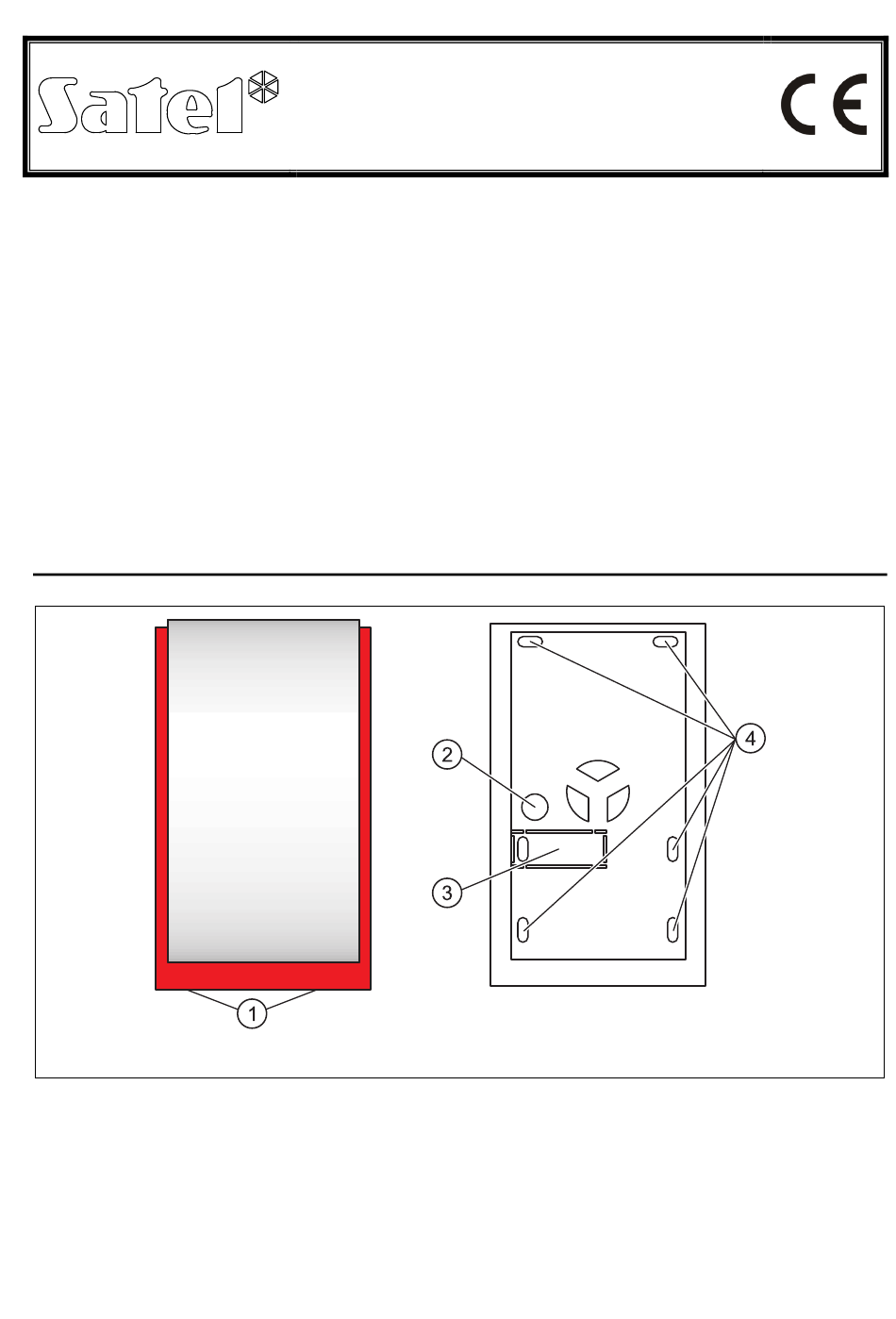

Abb. 1. Gehäuse des Signalgebers SP-4006.
Erläuterung zur Abbildung 1:
1 - Schrauben, die den Deckel halten
2 - Öffnung für den Leiter
3 - Sabotagekontakt des Gehäuses (muss an die Unterlage angeschraubt werden; nicht zu
fest zuschrauben, damit die Verengungen nicht gebrochen werden)
4 - Halterungsöffnungen
