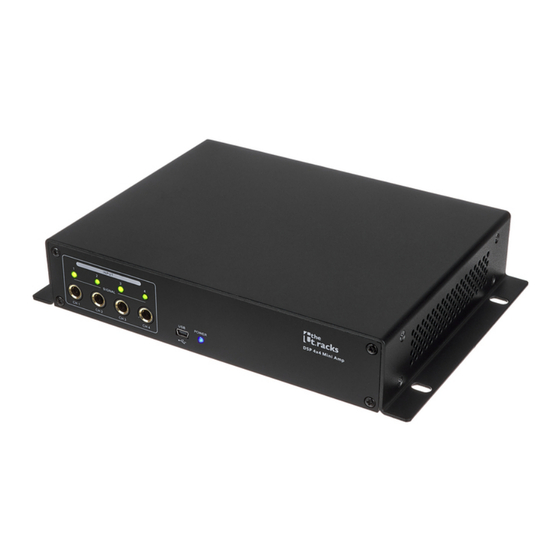

thomann The t.racks DSP 4x4 Mini Amp Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für The t.racks DSP 4x4 Mini Amp:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DSP 4x4 Mini Amp
Controller

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann The t.racks DSP 4x4 Mini Amp

Inhaltszusammenfassung für thomann The t.racks DSP 4x4 Mini Amp

  • Seite 1 DSP 4x4 Mini Amp Controller...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 04.12.2023, ID: 495806 (V2)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................9 Installation und Inbetriebnahme....................10 Anschlüsse und Bedienelemente....................12 Bedienung am PC............................ 14 Technische Daten............................ 30 Stecker- und Anschlussbelegungen....................33 Umweltschutz............................34 DSP 4x4 Mini Amp Controller...
  • Seite 4 DSP 4x4 Mini Amp Controller...

  • Seite 5: Allgemeine Hinweise

    Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...

  • Seite 6: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen.
  • Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Bei einem Kurzschluss besteht Brand- und Lebensgefahr. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor! Schalten Sie bei Beschädigung der Isolation sofort die Spannungsversorgung ab und veranlassen Sie die Reparatur. Falls Sie sich unsicher sind, wenden Sie sich an eine qualifizierte Elektrofachkraft.

  • Seite 9: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Ultrakompakter 4-Kanal-DSP und 4-Kanal-Endstufe Ideal für kleine Installationen und in Kombination mit Deckenlautsprechern Eingänge: 4 × 6,35-mm-Klinkenbuchse (symmetrisch) Ausgänge: 4 × 6,35-mm-Klinkenbuchse (symmetrisch) und Schraubklemmenleiste USB-Anschluss zur Steuerung über PC mit Hilfe der mitgelieferten Software (Kabel im Lie‐ ferumfang enthalten) Umfangreiche Einstellmöglichkeiten für optimalen Sound: –...

  • Seite 10: Installation Und Inbetriebnahme

    Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 11 Installation und Inbetriebnahme Konfigurationsbeispiel Die Abbildung zeigt schematisch, wie das Gerät über den USB-Anschluss eines PCs gesteuert werden kann. INPUT SIGNAL POWER CH 1 CH 2 CH 4 CH 3 DSP 4x4 Mini Amp Controller...

  • Seite 12: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö # INPUT SIGNAL POWER CH 1 CH 2 CH 4 CH 3 SPEAKER OUTPUT 230V~50Hz 4X60W @ 4Ω 4X50W @ 8Ω PASSIVE OUTPUT & DSP 4x4 Mini Amp Controller...

  • Seite 13: Vorderseite

    Anschlüsse und Bedienelemente Vorderseite LEDs [1], [2], [3], [4] | Die LED leuchtet, wenn am jeweiligen Eingang ein Signal anliegt. Eingänge [CH 1] … [CH 4], ausgeführt als 6,35-mm-Klinkenbuchse (mono, symmetrisch). [USB] | USB-Schnittstelle [POWER] | Die LED leuchtet, wenn das Gerät eingeschaltet ist. Rückseite [SPEAKER OUTPUT] | Schraubklemmenleiste [PASSIVE OUTPUT] | Ausgänge [CH 1] …...

  • Seite 14: Bedienung Am Pc

    Bedienung am PC Bedienung am PC Software installieren und starten Legen Sie die CD mit der Software in das CD-Laufwerk Ihres Windows-PCs ein und starten Sie das Installationsprogramm, das zur Geräteausführung passt. Folgen Sie den Anweisungen des Installationsprogramms bis zum Abschluss. Verbinden Sie Ihren PC über ein USB-Kabel mit dem Gerät und schalten Sie das Gerät ein.
  • Seite 15 Bedienung am PC Bestandteile des Programm‐ Alle Reiter des Programmfensters sind ähnlich aufgebaut und gliedern sich in folgende fensters Bereiche: ö & Reiter für die Auswahl einer Funktionsgruppe Hauptmenü Button für den Status der Verbindung zum PC DSP 4x4 Mini Amp Controller...
  • Seite 16 Bedienung am PC Darstellungsbereich Reglerbereich Buttons für den Schnellzugriff zu wichtigen Voreinstellungen Hauptmenü Menüpunkt Bedeutung „File“ Benutzer-Voreinstellungen laden und auf dem PC speichern „Link“ Zuordnung von Eingangs- zu Ausgangskanälen „Copy“ Parametereinstellungen von einem Eingangs- oder Ausgangskanal auf einen anderen kopieren „Lock“...
  • Seite 17 Bedienung am PC Buttons für den Schnellzugriff zu wichtigen Voreinstellungen Bereich Bedeutung „Address“ Anzeige der Kennzeichnung des Geräts „Preset“ Anzeige der aktuellen Benutzer-Voreinstellung „Store“ Benutzer-Voreinstellung speichern „Recall“ Benutzer-Voreinstellung aufrufen DSP 4x4 Mini Amp Controller...
  • Seite 18 Bedienung am PC Reiter „Gain“ DSP 4x4 Mini Amp Controller...
  • Seite 19 Bedienung am PC Bereich Bedeutung Darstellungsbereich Der Signalverlauf von Eingangs- und Ausgangskanälen wird grafisch dargestellt. Benutzen Sie die Opti‐ onsfelder „Inx“ und „Outx“ , um die Eingänge und Ausgänge festzulegen, die dargestellt werden sollen. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Pegel für Eingangs- und Ausgangskanäle einzustellen. Der Button „Mute“...
  • Seite 20 Bedienung am PC Reiter „Gate“ DSP 4x4 Mini Amp Controller...
  • Seite 21 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen des Noise Gates für den jeweiligen Kanal, daneben erscheint eine sym‐ bolische Pegelanzeige für die Eingangskanäle. Der rote Punkt markiert den Schwellenpegel (Threshold), bei dem das Noise Gate öffnet. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Noise Gates für alle Eingangs- und Ausgangs‐...
  • Seite 22 Bedienung am PC Reiter „Comp“ DSP 4x4 Mini Amp Controller...
  • Seite 23 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen der Kompressorfunktion für den jeweiligen Ausgangskanal, daneben erscheint eine symbolische Pegelanzeige für alle Ausgangskanäle. Der rote Punkt markiert den Schwel‐ lenpegel (Threshold), ab dem der Kompressor arbeitet. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Kompressorfunktion für die Ausgangskanäle einzustellen: Schwellwert (Threshold), Ratio, Knee, Anstiegszeit (Attack), Ausklingzeit (Release).
  • Seite 24 Bedienung am PC Reiter „Delay“ DSP 4x4 Mini Amp Controller...
  • Seite 25 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die eingestellten Verzögerungen für alle Ausgangskanäle. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Verzögerung für den jeweiligen Kanal einzustellen. Im Bereich Unit können Sie die Maßeinheiten Millisekunde (ms), Meter (m) oder Fuß (ft) auswählen. DSP 4x4 Mini Amp Controller...
  • Seite 26 Bedienung am PC Reiter „Matrix“ DSP 4x4 Mini Amp Controller...
  • Seite 27 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die momentane Verschaltung von Eingangs- zu Ausgangskanälen. Eingangs- und Ausgangskanäle können umbenannt werden. Klicken Sie auf einen Funktionsbereich (z.B. „PEQ“ oder „DELAY“ ) und öffnen so den Reiter. Hier können Sie die entsprechenden Parameter direkt eingeben.
  • Seite 28 Bedienung am PC Reiter „Out 1“ – „Out 4“ DSP 4x4 Mini Amp Controller...
  • Seite 29 Bedienung am PC Bereich Bedeutung Darstellungsbereich Benutzen Sie die Optionsfelder „Mag“ bzw. „Phase“ , um das Diagramm zwischen kartesischen Koordi‐ naten (Pegel über Frequenz) und Polarkoordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle sieben Frequenzbänder einzu‐ blenden.

  • Seite 30: Technische Daten

    Technische Daten Technische Daten Verstärkerklasse Eingangsanschlüsse USB-Schnittstelle USB-B Audiosignal 4 × 6,35-mm-Klinkenbuchse, symmetrisch Pegel +12 dBu Impedanz 20 kΩ (stereo), 10 kΩ (mono) Ausgangsanschlüsse Lautsprecher Schraumklemmenleiste Audiosignal 4 × 6,35-mm-Klinkenbuchse, symmetrisch Pegel +12 dBu Impedanz < 500 Ω Frequenzgang 20 Hz … 20 kHz –0,3 dB Klirrfaktor (THD) <...
  • Seite 31 Technische Daten Digitale Signalverarbeitung Digitaler Signalprozessor 32 Bit A/D-D/A-Wandler 24 Bit Abtastrate 48 kHz Ausgangsleistung 8 Ω 4 × 50 W RMS 4 Ω 4 × 60 W RMS Versorgungsspannung 230 V 50 Hz Abmessungen (B × H × T) 240 mm ×...
  • Seite 32 Technische Daten Weitere Informationen 2-Wege Stereo 3-Wege Stereo Nein Digital Delay Limiter Computer Remote Geeignet für Rackeinbau Nein Brückenbetrieb Nein Temperaturgeregelter Lüfter Nein Konvektionskühlung DSP 4x4 Mini Amp Controller...

  • Seite 33: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...

  • Seite 34: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
