WARNUNG
Bei Umrüstung der Radstandsver-
längerung ist eine Neujustierung
aller Bremsen erforderlich (siehe
Kapitel 5.7 und 5.8).
05 INDIVIDUELLE EINSTELLUNGEN
5.9 Radstandsverlängerung (optional)
Durch Versetzen des Antriebsrades nach hin-
ten vergrößert sich der Radstand und damit
auch die Standfestigkeit des Rollstuhles.
Die Radstandverlängerung erfordert einen
Umbau der Feststellbremse, um den korrekten
Abstand zwischen Bremsbolzen und Reifende-
cke von 3-5 mm an der engsten Stelle zu ge-
1
währleisten..

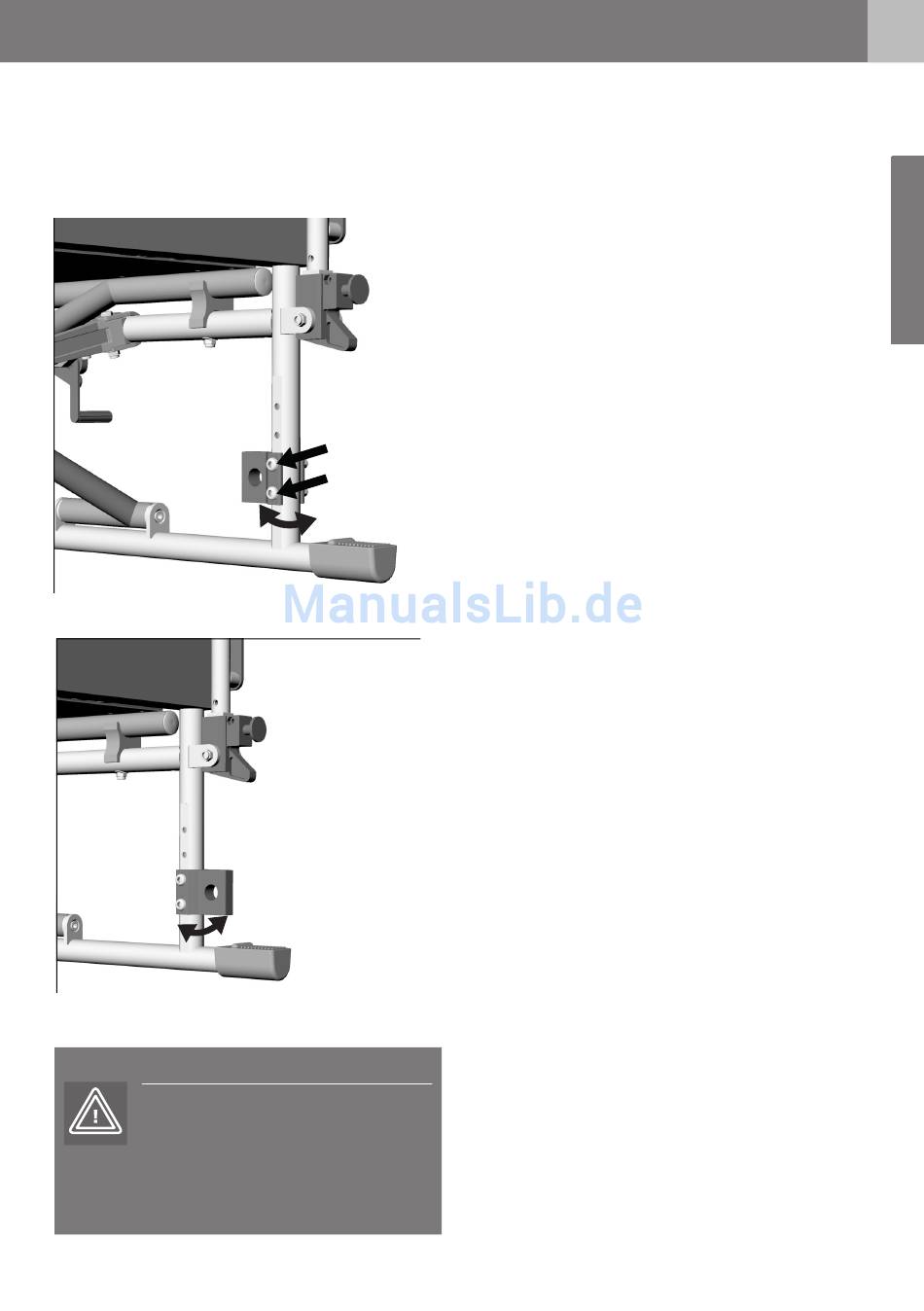

Nehmen Sie zuerst die Antriebsräder ab (siehe
Kapitel 4.12) und sichern Sie den Rollstuhl ge-
gen Umkippen. Lösen Sie dann die beiden Ver-
schraubungen des Adapters (1) und ziehen Sie
die Schrauben komplett heraus. Drehen Sie
nun den Adapter um 180° in vertikaler Rich-
tung (2) und montieren Sie ihn. Achten Sie da-
rauf, dass Sie alle Schrauben wieder fest anzie-
hen.
Beim Modell mit Trommelbremse, muss vor der
Demontage des Adapters der Bremszug gelöst
werden. Danach wird der Adapter samt Trom-
melbremse in vertikaler Richtung um 180° ge-
dreht. Der Bremszug muss nach nach der Mon-
tage entsprechend verlegt und wieder fixiert
werden.
Für den erforderlichen Umbau der Feststell-
bremse demontieren Sie als erstes die Fest-
stellbremsen.
