Beispielmontage
Beispielhaft wird die Montage eines 1-lagigen Sunfix plus Montagesystems auf einem Ziegeldach mit vertikaler
Modullage und Dachhaken 0° beschrieben.
C1
Festlegung der Anlagenposition und der Befestigungspunkte
Lage der Anlage auf dem Dach festlegen und kennzeichnen. Die in der Planung angegebenen Randabstände
sind zu beachten. Entsprechend dem beigelegten Montageplan, angepasst an die örtlichen Gegebenheiten, die
Stützpunkte (hier: Dachhaken) positionieren.

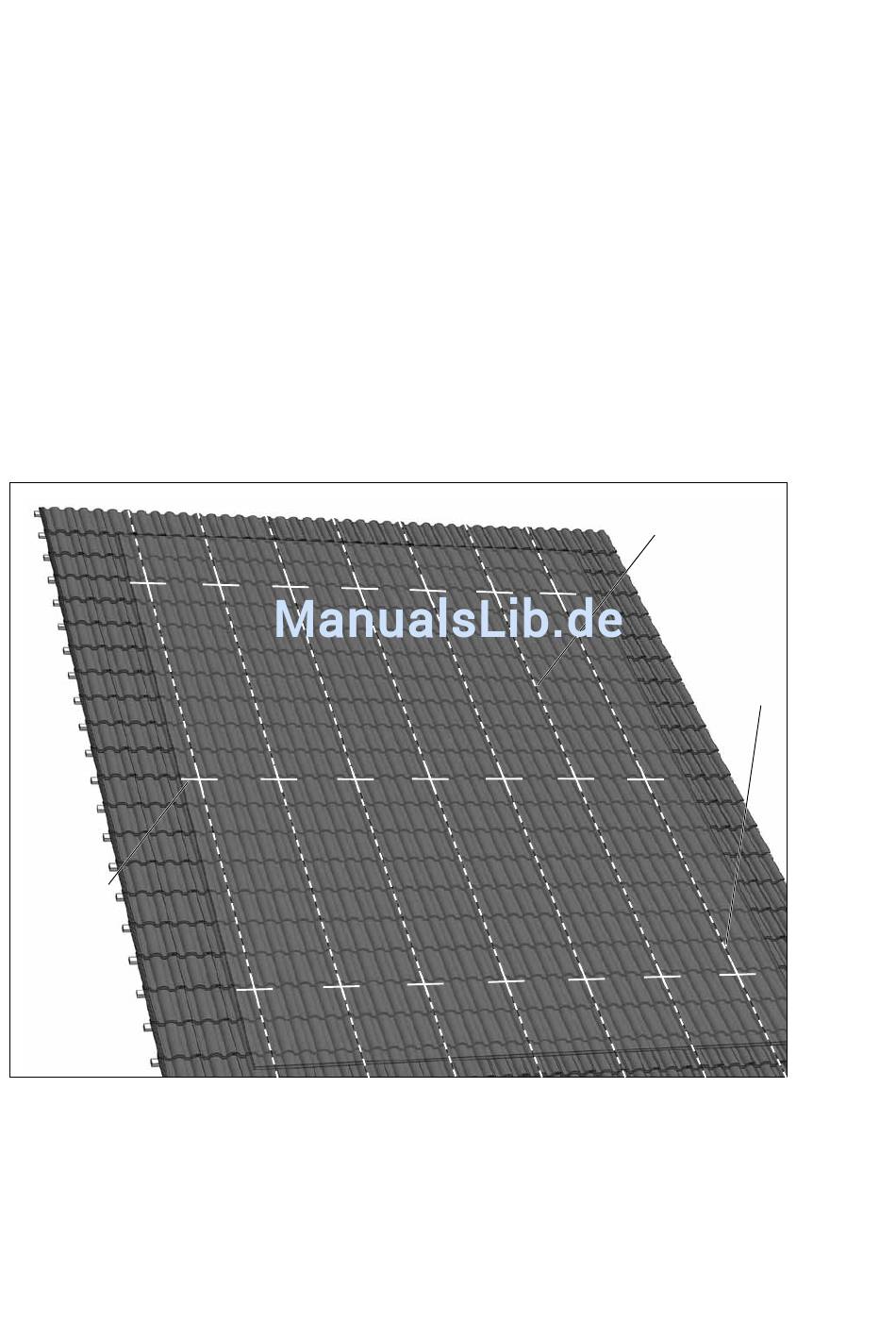

Lage Dachhaken
Abb. C 1-1
Position geplante Anlage
Lage Sparren
