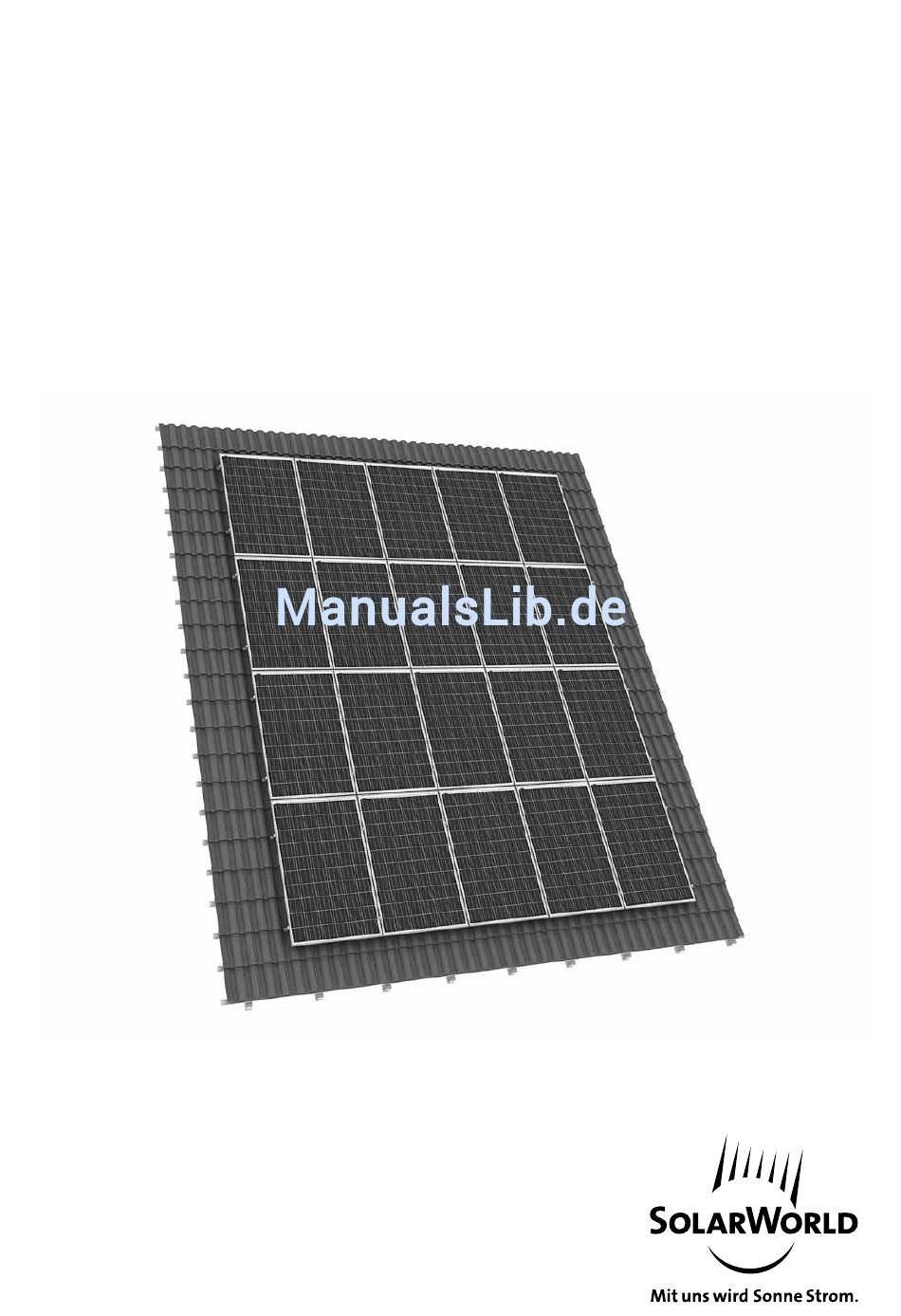

- Seite 1 SolarWorld Kit easy Standardisierte Solarstromanlagen für die Montage auf Schrägdächern. Planung und Ausführung. Original-Montageanleitung für Installateure 09/2013 www.solarworld.de...
-
Seite 2: Bewährte Qualität - Einfach Clever
Bewährte Qualität – Einfach clever Mit dem SolarWorld Kit easy erhalten Sie ein hochwertiges Produkt aus dem Hause der SolarWorld AG. Das SolarWorld Kit easy enthält alle Komponenten, die zur Errichtung und zum Betrieb einer Solarstromanlage benö- tigt werden: Qualitätsmodule von SolarWorld, wahlweise Wechselrichter mit integriertem Datenlogger und Ein- speisemanagement, Montagesystem, Kabel und Zubehör. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Hinweise zur Sicherheit Klassifikation der Sicherheitshinweise Sicherheitshinweise Hinweise zur Anlagenplanung Hinweise zur Montage Systembeschreibung Bausatzgrößen und Aufbaumöglichkeiten Standortbedingungen Technische Übersicht Sytemaufbau und Bauteilliste Tragprofile Schraubverbindungen Modulklemmung Befestigungselement Dachhaken Potentialausgleich/Erdung Beispielmontage Festlegung der Anlagenposition und der Befestigungspunkte Montage der Tragprofile Montage der Module Modulverschaltung Beispielmontage... -
Seite 4: Hinweise Zur Sicherheit
Beachten Sie bei der Montage die gültigen Unfallverhütungsvorschriften. Das Betreten der Module ist nicht erlaubt. f Stellen Sie sicher, dass das SolarWorld Kit easy nur entsprechend seiner Eignung eingesetzt wird. Achten Sie bei der Montage und Inbetriebnahme auf die Einhaltung der örtlich gültigen Normen, Baubestimmungen und Unfallverhütungsvorschriften. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise GEFAHR! WARNUNG! Lebensgefahr durch Stromschlag Vor Absturzgefahr f Solarmodule erzeugen Strom, sobald sie Licht f Bei Arbeiten auf dem Dach sowie beim Hinauf- ausgesetzt werden. Die Spannung eines einzel- und Hinabsteigen besteht Sturzgefahr. Beachten nen Moduls ist kleiner als 50 V Gleichstrom (DC). Sie unbedingt die Unfallverhütungsvorschriften Werden mehrere Module in Serie geschaltet so und verwenden Sie geeignete Absturzsicherungen. -
Seite 6: Hinweise Zur Anlagenplanung
Hinweise zur Anlagenplanung f Vergewissern Sie sich, dass die Dachunterkon- f Ziehen Sie im Zweifelsfall einen Fachberater (z.B. struktion im Hinblick auf Tragfähigkeit (Dimen- Statiker, Sachverständiger) hinzu. sionierung, Erhaltungszustand, geeignete f Schützen Sie im Freien verlegte Kabel durch geeig- Materialkennwerte), Tragstruktur und sonstigen nete Maßnahmen (z.B. -
Seite 7: A4 Hinweise Zur Montage
Brandschutz Grundsätzlich gilt: Bei Planung und Aufbau sind die baurechtlichen 1. Die Funktion von Brand- und Gebäudetrennwän- Bestimmungen der jeweils geltenden LBO (analog den darf nicht gemindert werden MBO §30 [5] bzw. §32 MBO „Dächer“) in Bezug auf 2. Brand- und Gebäudetrennwände dürfen nicht den Brandschutz zu beachten. -
Seite 8: Systembeschreibung
Systembeschreibung Bestimmungsgemäße und sachwidrige Verwendung Bestimmungsgemäße Verwendung Sachwidrige Verwendung Das SolarWorld Kit easy beinhaltet das Montage- Diese Auflistung enthält nicht sämtliche erdenklichen sachwidrigen Verwendungen und erfüllt somit keinen system Sunfix plus, welches zur Befestigung von Solarstrommodule auf Dächern üblicher Bauart und Anspruch auf Vollständigkeit. -
Seite 9: Bausatzgrößen Und Aufbaumöglichkeiten
Bausatzgrößen und Aufbaumöglichkeiten Das SolarWorld Kit easy ist in vier verschiedenen Größen mit 12, 16, 20 und 24 Modulen erhältlich. Für jede dieser Größen gibt es mehrere Aufbaumöglichkeiten. 12 Module (3 kWp) Aufbaumöglichkeit 2 x 6 Module 3 x 4 Module Mindestdachfläche... -
Seite 10: Standortbedingungen
Bitte beachten: Werte in Klammern sind nur gültig wenn der höhenverstellbare Flansch nicht verbaut wird! Beispiel: Ein SolarWorld Kit easy soll in WLZ 1 und SLZ 2 aufgebaut werden. Der Sparrenabstand des Gebäudes beträgt 80 cm; der höhenverstellbare Flansch soll nicht eingesetzt werden. Hier ist ein Aufbau bis zu einer Geländehöhe... -
Seite 11: Technische Übersicht
Technische Übersicht Das SolarWorld Kit easy beinhaltet das Montage- system Sunfix plus der SolarWorld AG als einlagige Ausführung. Das Montagesystem ist eine flexibel ein- setzbare Tragstruktur zur dachparallelen Installation von Solarstrommodulen auf Schrägdächern. Der Bau- satz ist so konfektioniert, dass die in B1 beschriebenen Aufbaumöglichkeiten bei unterschiedlichen Rahmen-... -
Seite 12: Systemaufbau Und Bauteilliste
Systemaufbau und Bauteilliste Abb. B 4-1 Abb. B 4-3 Modulklemmung Mitte Abb. B 4-2 Modulklemmung Rand... - Seite 13 MC4 Buchse Typ 4/6II SA0139 MC4 Stecker Typ 4/6II SA0143 Sunmodule Plus SW 250 poly Klemmschild Logo SA0206 Kabelclip für 2 Kabel SA0172 Wechselrichter optional optional optional optional MA SolarWorld Kit easy DE KA0169 Abb. B 4-4 Dachanbindung Abb. B 4-5 Profilverbinder...
-
Seite 14: Tragprofile
Tragprofile Im SolarWorld Kit easy wird das Montagesystem Sunfix plus als einlagiges Untergestell eingesetzt. Bei unebener Unterkonstruktion kann die „ Flanschplatte erweiterte Verstellbarkeit“ verwendet werden. f Der Abstand der Tragprofile unter einer Modulreihe ist mit 1100 mm festgelegt. Abweichungen sind entsprechend der Benutzerinformation der Module möglich. -
Seite 15: Schraubverbindungen
Schraubverbindungen Die Verbindungen zwischen Befestigungselementen (z.B. Dachhaken, Winkelflansch etc.) und den Tragpro- filen sowie zwischen den Tragprofilen erfolgt über Schraubverbindungen mit Schrauben M8 und Nuten- steinen mit Kunstofffähnchen. Schraube M8x16mm mit Antrieb T40 Befestigungsset Gelb (Nutenstein mit gelbem Kunststofffähnchen) Abb. B 7-1 Montage: 1. -
Seite 16: Modulklemmung
Modulklemmung Die Modulbefestigung erfolgt über Klemmung. Zur Sicherstellung des erforderlichen Anpressdrucks emp- fiehlt sich die Verwendung eines Drehmomentschlüs- sels. Fest angezogene Edelstahlschrauben sind eventu- ell nicht mehr zerstörungsfrei zu lösen. Richten Sie Abb. B 8-1 Modulklemmung Rand daher erst die Module genau aus und ziehen Sie dann die Schrauben mit dem angegebenen Dreh- moment fest! Die Schrauben jährlich stichprobenhaft hinsichtlich... -
Seite 17: Befestigungselement Dachhaken
Befestigungselement Dachhaken Das Befestigungsset Dachhaken eignet sich für die mei- sten gängigen Dachziegel- und Dachsteinarten wie z.B. Frankfurter Pfanne, Falzziegel, Taunuspfanne u.a. Tragprofil Schraube ähnl. DIN 603 M8x16 Befestigungsset Gelb Flanschmutter M8 A2 Schraube ähnl. DIN 603 M8x24 Flanschplatte für erw. Verstellbarkeit Dachhaken Tellerkopfschraube Unterlegplatte Medium DH... -
Seite 18: Potentialausgleich/Erdung
Potentialausgleich/Erdung Eine fachgerechte Erdung liegt in der Verantwor- tung des installierenden Unternehmens. Kein äußerer Blitzschutz vorhanden Der Potentialausgleich zwischen eloxiertem Modul- Es wird eine Funktionserde für Solarstrom-Modulrah- rahmen und Gestellsystem wird durch die Ver- men und Montagegestell empfohlen. Verbinden Sie wendung der Modulklemmung gewährleistet. -
Seite 19: Beispielmontage
Beispielmontage Beispielhaft wird die Montage eines 1-lagigen Sunfix plus Montagesystems auf einem Ziegeldach mit vertikaler Modullage und Dachhaken 0° beschrieben. Festlegung der Anlagenposition und der Befestigungspunkte Lage der Anlage auf dem Dach festlegen und kennzeichnen. Die in der Planung angegebenen Randabstände sind zu beachten. -
Seite 20: Montage Der Tragprofile
Montage der Tragprofile Montage der Profillage Vertikale Tragprofile oben und unten in einer Flucht Falls erforderlich: Profilverbinder zwischen Profilen ausrichten und mit je einer M8 Torx Schraube mit montieren. Nutenstein am Dachhaken befestigen. Abb. C 2-1... -
Seite 21: Montage Der Module
Montage der Module Module mittels Modulklemmung an den Längsseiten f Die den Modulen beiliegende „Benutzerinformati- auf den Tragprofilen befestigen. Allgemeine Maßtole- on Module“ ist zu beachten. ranzen sind bei der Anordnung der Module zu beach- ten, durch einen Spalt zur Klemmschraube von max. 1 mm können diese ausgeglichen werden. - Seite 22 Modulverschalten GEFAHR! Lebensgefährliche Spannungen f Das in Reihe Schalten von Modulen kann zu zugelassenen Elektrofachkraft an das öffentliche lebensgefährlichen Spannungen führen! Netz angeschlossen und freigeschaltet werden. f Schließen Sie keinesfalls den Wechselrichter zur f Für die Montage, den elektrischen Anschluss und Probe an.
-
Seite 23: Wartung Und Reinigung
Da die Einhaltung dieser Montageanleitung und f Ungeachtet der vorstehenden Haftungsbegren- der Bedingungen und Methoden der Installation, zungen ist eine Haftung von SolarWorld für patentrechtliche Verletzungen oder Verletzungen dem Betrieb und der Verwendung und der War- tung des Sunfix plus Montagesystems von Solar- anderer Rechte Dritter, die aus der Verwendung World nicht kontrolliert oder überwacht werden... -
Seite 24: Produktions- Und Vertriebsstandorte Des Solarworld-Konzerns
Bloque B-1°B Floor 28108 Alcobendas, Madrid 1 Thibault Square Spanien Kapstadt, 8001 Südafrika SolarWorld Americas LLC. 4650 Adohr Lane SolarWorld Asia Pacific Pte. Ltd. Camarillo, CA 93012 72 Bendemeer Road #07-01, Luzerne Singapur 339941 Singapur SolarWorld AG Martin-Luther-King-Str. 24 53175 Bonn...
