Im SolarWorld Kit easy wird das Montagesystem Sunfix plus als einlagiges Untergestell eingesetzt.
Bei unebener Unterkonstruktion kann die „ Flanschplatte erweiterte Verstellbarkeit" verwendet werden.
f Der Abstand der Tragprofile unter einer Modulreihe
ist mit 1100 mm festgelegt. Abweichungen sind
entsprechend der Benutzerinformation der Module
möglich.

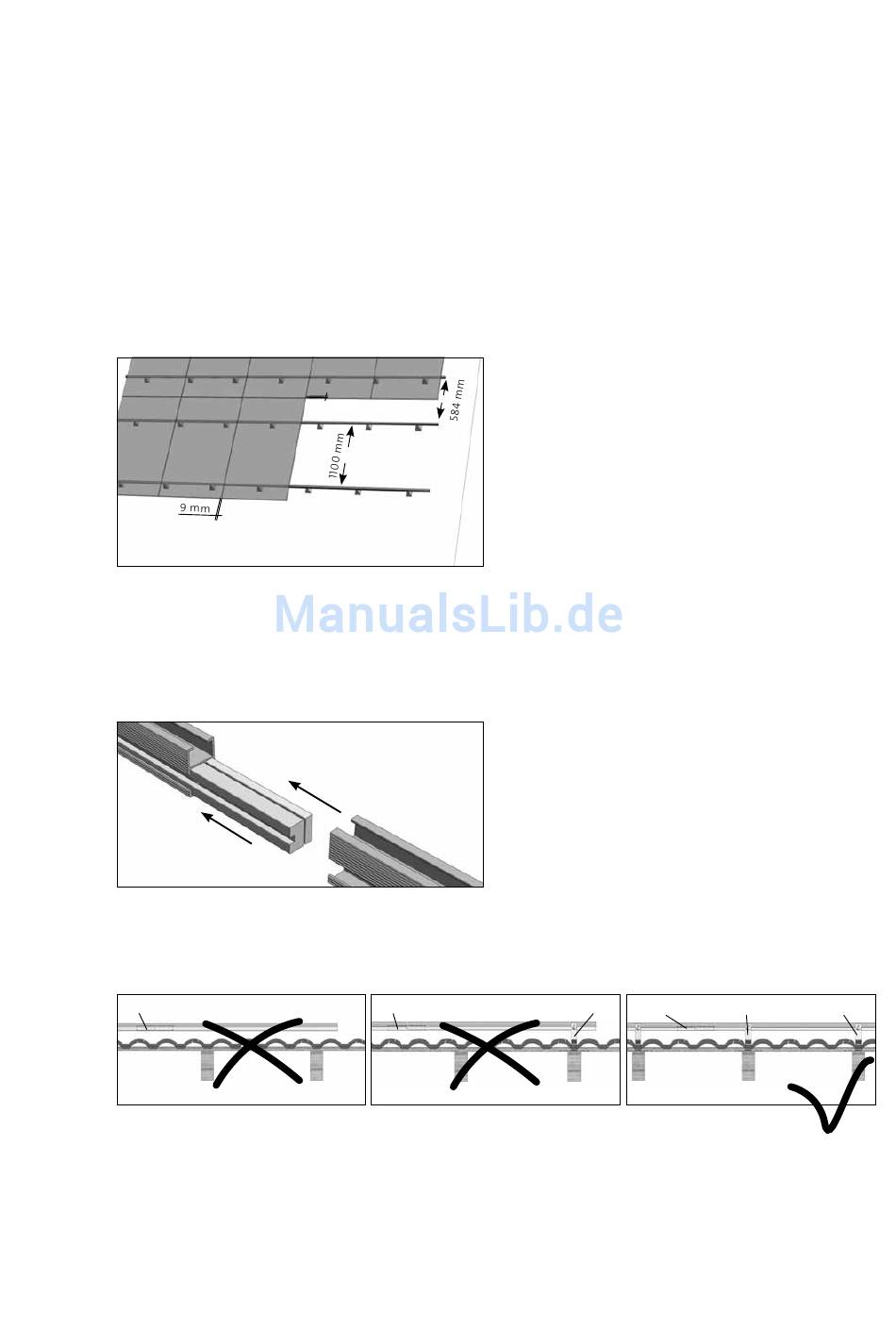

Abb. B 6-1 Profilabstände
Die einzelnen Profile werden über Profilverbinder in
Längsrichtung miteinander verbunden. Der Schmale
Profilverbinder wird standardmäßig in die seitliche
Nut geschoben.
Abb. B 6-2 Profilverbinder 1 und Universal, Einbau seitlich
Jedes Profil benötigt gemäß Gestellplan mindestens 2
Anbindungen an die Dachkonstruktion.
Verbinder
Abb. B 6-3 Detail 1
Profil ohne direkte Anbindung nicht möglich!
14
Tragprofile
9 mm
Verbinder
Abb. B 6-3 Detail 2
Profil mit 1 Anbindung - nicht möglich!
Anbindung
Anbindung
Verbinder
Abb. B 6-3 Detail 3
Profil mit 2 Anbindungen - OK!
Anbindung
