Montageanleitung
MONTAGESYSTEM FÜR SOLARSTROMANLAGEN
PLANUNG UND AUSFÜHRUNG
Original-Montageanleitung für Installateure
www.solarworld.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SolarWorld Sunfix aero duo

  • Seite 1 Montageanleitung MONTAGESYSTEM FÜR SOLARSTROMANLAGEN PLANUNG UND AUSFÜHRUNG Original-Montageanleitung für Installateure www.solarworld.de...
  • Seite 2: Bewährte Qualität - Einfach Clever

    Mit dem für Solarstromanlagen haben Sie ein hochwertiges Produkt aus dem Sortiment der SolarWorld AG erhalten. Prämisse für die Auswahl und Verwendung aller Komponenten des Gestellsystems ist, durch höchste Qualität einen störungsfreien Betrieb der Solarstromanlage zu gewährleisten. Die nachfolgenden Ausführungen beschreiben den ordnungsgemäßen Aufbau des...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Hinweise zur Sicherheit Klassifikation der Sicherheitshinweise Sicherheitshinweise Hinweise zur Anlagenplanung Hinweise zur Montage Systembeschreibung Bestimmungsgemäße und sachwidrige Verwendung Technische Übersicht Systemaufbau Beispielmontage Festlegen der Anlagenposition Dachfläche ausmessen Stützen platzieren Hinweise zur Montage von Ballastwannen Montage Module Montage zweite Reihe Module verschalten Erdung/Potentialausgleich Wartung/Reinigung...
  • Seite 4: Hinweise Zur Sicherheit

    Beachten Sie bei der Montage die gültigen Unfallverhütungsvorschriften. Das Betreten der Module ist nicht erlaubt. f Stellen Sie sicher, dass der Sunfix aero duo nur entsprechend seiner Eignung eingesetzt wird. Achten Sie bei der Montage auf die Einhaltung der örtlich gültigen Normen, Baubestimmungen und Unfallverhütungsvor- schriften.
  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise GEFAHR! WARNUNG! Lebensgefahr durch Stromschlag Vor Absturzgefahr f Solarmodule erzeugen Strom, sobald sie Licht f Bei Arbeiten auf dem Dach sowie beim Hinauf- ausgesetzt werden. Die Spannung eines einzel- und Hinabsteigen besteht Sturzgefahr. Beachten nen Moduls ist kleiner als 50 V Gleichstrom (DC). Sie unbedingt die Unfallverhütungsvorschriften Werden mehrere Module in Serie geschaltet so und verwenden Sie geeignete Absturzsicherungen.
  • Seite 6: Hinweise Zur Anlagenplanung

    Hinweise zur Anlagenplanung f Vergewissern Sie sich, dass die Unterkonstruktion f Ziehen Sie im Zweifelsfall einen Fachberater im Hinblick auf Tragfähigkeit (Dimensionierung, (z.B. Statiker, Sachverständiger) hinzu. Erhaltungszustand, geeignete Materialkennwer- f Schützen Sie im Freien verlegte Kabel durch te), Tragstruktur und sonstigen davon betroffenen geeignete Maßnahmen (z.B.
  • Seite 7: Hinweise Zur Montage

    Hinweise zur Montage f Sichern Sie Personen, die sich auf dem Dach f Beachten Sie bei der Montage die gültigen Unfall- verhütungsvorschriften. eines min. 3 m hohen Gebäudes befinden, durch • BGV A 1 – Allgemeine Vorschriften Schutzausrüstungen vor einem Absturz. •...
  • Seite 8: Systembeschreibung

    Die Anlage wurde mit Komponenten anderer Her- steller kombiniert. Technische Übersicht Das Montagesystem Sunfix aero duo ist eine flexibel Installationsort. Sie erhalten zu jeder Anlage einen zu einsetzbare Tragstruktur zur Installation von Solar- Ihrer Anlage gehörenden „Gestellplan“ und einen „DC- strommodulen auf Flachdächern.
  • Seite 9 Eigenschaften Montagesystem Sunfix aero duo f Zulässige Gebäudehöhe H ≤ 25 m f Zulässige Dachneigung ≤ 5° (Flachdach) f Gestell verfügbar für Modulneigungen 10° f Mindestgröße Anlage 2 x 4 Module f Standard Haftreibungswert: µ ≥ 0,70 [-] Niedrigere Werte sind nach Rücksprache möglich und können eine erhöhte Ballastierung erfordern! f Die erforderliche Ballastierung wird im Rahmen der Anlagenplanung ermittelt und ist abhängig von...

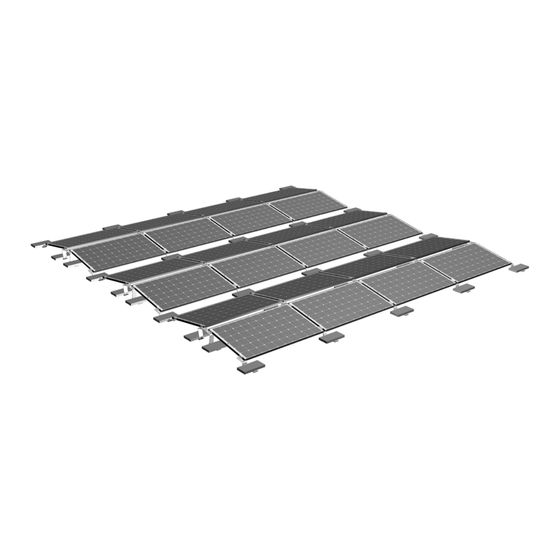

  • Seite 10: Systemaufbau

    Systemaufbau Abb. B 3-1 Systemaufbau Abb. B 3-1 Detail 1 Abb. B 3-1 Detail 2 10 10...
  • Seite 11 Bauteilliste Sunfix aero duo Modul Modulendklemme Modulmittelklemme Frontstütze 10° Ausführung Kleine Verbindungsstütze 10° Ausführung Große Verbindungsstütze 10° Ausführung Abb. B 3-1 Detail 3 Abb. B 3-1 Detail 4 11 11...
  • Seite 12 Variante Schwerlast Abb. B 3-1 Variante Schwerlast Abb. B 3-1 Detail 1 Variante Schwerlast Abb. B 3-1 Detail 2 Variante Schwerlast 12 12...
  • Seite 13 Bauteilliste Sunfix aero duo Modul Modulendklemme Modulmittelklemme Frontstütze 10° Ausführung Kleine Verbindungsstütze 10° Ausführung Große Verbindungsstütze 10° Ausführung Kleine Schwerlaststütze 10° Ausführung Große Schwerlaststütze 10° Ausführung HINWEIS Einsatz der Schwerlaststützen ab 2,4 kN/m² kombi- nierter Drucklast. 13 13...
  • Seite 14 Abmaße Systemaufbau (Beispiel) Abb. B 3-2 Detail Systemaufbau Abb. B 3-3 Systemaufbau Seitenansicht 14 14...
  • Seite 15: Beispielmontage

    überprüfen und herzustellen. Grundsätzlich sind bei allen Arbeiten, die zur bauseitigen zusätzlichen Fixierung von SolarWorld Sunfix aero duo Anlagen auf dem Dach dienen, die einschlägigen Regeln der Technik, insbesondere hinsichtlich der bau- physikalisch richtigen Abdichtung bei Eingriffen in die Dachhaut.
  • Seite 16: Dachfläche Ausmessen

    Dachfläche ausmessen 1. Vor Beginn der Montage muss die Dachfläche laut HINWEIS Planungsunterlagen ausgemessen und der erste Es sollten max. 192 Module in einem zusammen- Aufstellungspunkt festgestellt werden. Dabei hängenden Generatorfeld aufgebaut werden. empfiehlt es sich mit der Schlagschnur die vordere Dabei dürfen in einer Reihe nur max.
  • Seite 17: Stützen Platzieren

    Stützen platzieren 1. Nach Festlegung der gesamten Grundfläche der Anlage den Abstand zu den Frontstützen makieren, diese positionieren und mit einem Beschwerung- stein ballastieren. Unter dem Stein muss zum Schutz der Dachhaut rechts und links von dem Anfangsteil jeweils eine Bautenschutzmatte plat- ziert werden! Aluminium Abb.
  • Seite 18: Hinweise Zur Montage Von Ballastwannen

    Hinweise zur Montage von Ballastwannen Abb. C 4-1 Unterlegscheibe Flachrund- schraube M8x16 Innensechskant- mutter Innensechskant- mutter Flachrund- schraube Unterlegscheibe Kleine Ballastwanne M8x20 Abb. C 4-1 Detail 1 Abb. C 4-1 Detail 2 18 18...
  • Seite 19 Abb. C 4-2 Innensechskantmutter Unterlegscheibe Innensechskant- Flachrund- mutter schraube M8x16 Unterlegscheibe Flachrund- Große Ballastwanne schraube M8x20 Abb. C 4-2 Detail 1 Abb. C 4-1 Detail 2 19 19...
  • Seite 20: Montage Module

    Montage Module Abb. C 5-1 f Module auf der Befestigungsstütze ablegen und men befestigt. Es empfiehlt sich zuerst eine Seite so ausrichten, dass zwischen dem Ost- und West- (Ost oder West) und dann die gegenüberliegende modul 115 mm Abstand bleibt. Dieser Abstand ist Modulreihe abzulegen.
  • Seite 21: Montage Zweite Reihe

    Montage zweite Reihe 1. Nach Fertigstellen der ersten Reihe ergibt sich Reihe werden die Endstützen abgelegt und wieder der Abstand zur darauffolgenden Modulreihe laut Planungsvorgaben ballastiert. Die Anzahl und automatisch und der Montagevorgang wiederholt die Positionierung der Ballaststeine kann sich in sich wie ab Abb.
  • Seite 22: Module Verschalten

    Module verschalten GEFAHR! Lebensgefährliche Spannungen f Das in Reihe Schalten von Modulen kann zu zugelassenen Elektrofachkraft an das öffentliche lebensgefährlichen Spannungen führen! Netz angeschlossen und freigeschaltet werden. f Schließen Sie keinesfalls den Wechselrichter zur f Für die Montage, den elektrischen Anschluss und Probe an.
  • Seite 23: Erdung/Potentialausgleich

    Erdung/Potentialausgleich Eine fachgerechte Erdung liegt in der Verantwortung des installierenden Unternehmens. X Kein äußerer Blitzschutz vorhanden X Äußerer Blitzschutz vorhanden Es wird eine Funktionserde für PV-Modulrahmen PV-Modulrahmen muss in das Schutzkonzept empfohlen. Verbinden Sie alle elektrisch lei- gegen direkten Blitzeinschlag einbezogen werden. tenden Teile untereinander mit hierfür geeig- Ziehen Sie gegebenenfalls eine Blitzschutz- neten Maßnahmen und schließen sie an der...
  • Seite 24: Wartung Und Reinigung

    Wartung und Reinigung ACHTUNG! f Module nicht betreten. f Im Falle einer Reparatur nur Original-Ersatzteile verwenden! f Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! f Evtl. erforderliche Reinigung der Module gemäß PV Anlage warten Sunmodule Benutzerinformation. Die Anlage sollte einmal jährlich auf folgende Aspekte f Bei starker Verschmutzung (Leistungsminderung) hin kontrolliert werden:...
  • Seite 25: Haftung

    Ungeachtet der vorstehenden Haftungsbegren- f Da die Einhaltung dieser Montageanleitung und der Bedingungen und Methoden der Installati- zungen ist eine Haftung von SolarWorld für on, dem Betrieb und der Verwendung und der patentrechtliche Verletzungen oder Verletzungen Wartung des Sunfix aero Montagesystems von...
  • Seite 26 Notizen...
  • Seite 27 Notizen 27 27...
  • Seite 28 DIE STANDORTE DES SOLARWORLD-KONZERNS Produktion / Forschung Vertrieb SolarWorld Industries Sachsen / Freiberg, Deutschland SolarWorld Hauptsitz / Bonn, Deutschland SolarWorld Innovations / Freiberg, Deutschland SolarWorld France / Grenoble, Frankreich SolarWorld Industries Thüringen / Arnstadt, Deutschland SolarWorld UK / Salisbury, England...
