B8

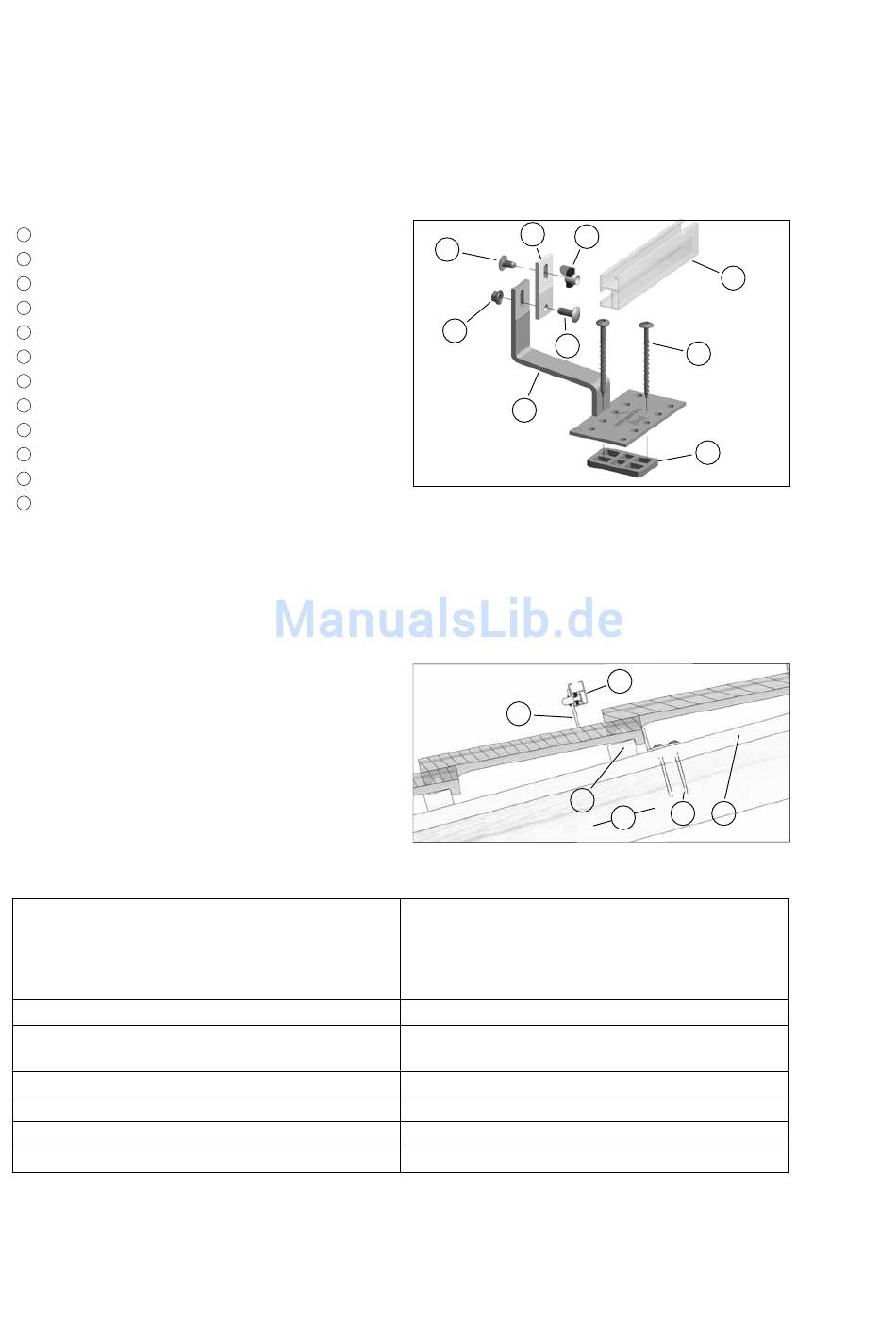

Befestigungselement Dachhaken
Das Befestigungsset Dachhaken eignet sich für die mei-
sten gängigen Dachziegel- und Dachsteinarten wie z.B.
Frankfurter Pfanne, Falzziegel, Taunuspfanne u.a.
Tragprofil
1
Schraube ähnl. DIN 603 M8x16
2
Befestigungsset Gelb
3
Flanschmutter M8 A2
4
Schraube ähnl. DIN 603 M8x24
5
Flanschplatte für erw. Verstellbarkeit
6
Dachhaken
7
Tellerkopfschraube
8
Unterlegplatte Medium DH
9
Sparren
10
Konterlattung
11
Dachlatung
12
Bei Erreichen der Maximallast legt sich der Dachhaken
auf der Dacheindeckung ab. Der Abstand zwischen
Dachhaken und Ziegel muss im unbelasteten Zustand
≥ 5 mm betragen.
Technische Daten Dachhaken
Mögliche Dachlattenmaße
Anbindung an Holzunterkonstruktion
Erf. Einbindetiefe Tellerkopfschrauben in die
Holzunterkonstruktion
Mindestmaße Holzsparren b x h
Anbindungswinkel an Profil
Ausführungen
Antrieb Tellerkopfschraube
6
2
4
5
7
Abb. B 9-1 Dachhaken 0°
4
Abb. B 9-2
24x48mm („kurz")
30x50mm („standard")
Für 30 mm Lattenquerschnitte muss die Grundplatte
des Dachhakens mit der beiligenden Unterlegplatte
unterlegt werden.
Tellerkopfschrauben 8x100mm (Standard)
60 mm
60x100mm (Tellerkopfschrauben 8x100mm)
0° (s. Abb.)
Medium (höhenverstellbar 14 mm)
T40
3
1
8
9
1
12
8
11
10
17
