Beispielmontage
Beispielhaft wird die Montage einer Anlage mit 3 x 3 Modulen beschrieben.
C1
Festlegung der Anlagenposition
HINWEIS
Randabstände:
Bei Errichtung von Anlagen auf Flachdächern ist zu
beachten, dass in den Randbereichen von Dächern
immer aufgrund von möglichen auftretenden Ver-
wirbelungen besondere Lastannahmen zu treffen
sind. Einzelheiten sind in EN 1991 (Eurocode 1) zu
finden. Sunfix Bisun Anlagen von SolarWorld kön-
nen diese Auflagen nur erfüllen, wenn ein durch-
gängiger Abstand des Solarsystems vom Dachrand
bzw. der Attika von min. 1,5 m eingehalten wird. Ein
Unterschreiten des Abstandes ist nicht zulässig.
Sicherung gegen Abrutschen:
Aufgrund von thermischer Längenausdehnung der
Metallkomponenten des Systems Sunfix Bisun von
SolarWorld kann es im Extremfall zu Bewegungen
der Anlage auf dem Dach in Traufrichtung kom-
men. Dies ist für Dächer mit einem Neigungswinkel
Grundsätzlich sind bei allen Arbeiten, die zur bauseitigen zusätzlichen Fixierung von SolarWorld Sunfix Bisun
Anlagen auf dem Dach dienen, die einschlägigen Regeln der Technik, insbesondere hinsichtlich der bauphysi-
kalisch richtigen Abdichtung bei Eingriffen in die Dachhaut, zu beachten.

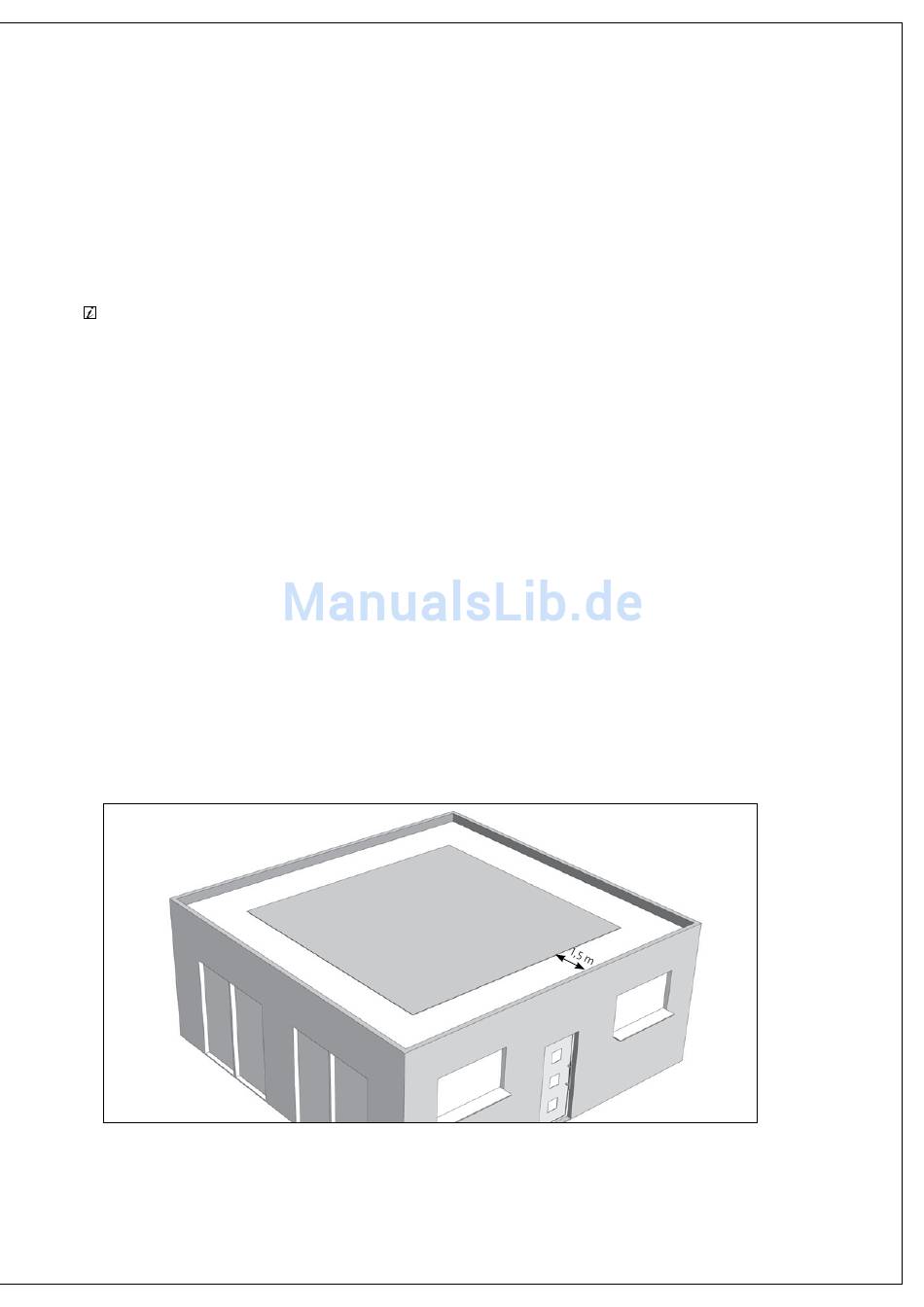

Abb. C 1-1
von 3° und mehr relevant. In diesem Fall ist die
Anlage bauseits gegen langfristiges Verrutschen zu
sichern. Es stehen mehrere Methoden zur Verfü-
gung, wie die folgende Auflistung zeigt:
f Bei Dächern mit symmetrischer Anordnung bzgl.
eines mittigen Firsts kann durch Verspannung der
beiden Anlagenteile (gleichen Gewichts) über den
First eine Abrutschsicherung erzielt werden.
f Bei Vorhandensein von anderen Befestigungspunk-
ten ist zu prüfen ob diese ggf. auch verwendet
werden können.
f Eine Fixierung über eine geeignete Anbindung an
die Attika stellt grundsätzlich auch eine Alternative
dar, ist allerdings ebenfalls bauseits zu überprüfen
und herzustellen.
