Montage der Module

Module mittels Modulklemmung an den Längsseiten
auf den Tragprofilen befestigen. Allgemeine Maßtole-
ranzen sind bei der Anordnung der Module zu beach-
ten, durch einen Spalt zur Klemmschraube von max.
1 mm können diese ausgeglichen werden. Am Rand
Module jeweils ≥ 30 mm einrücken und einen Distanz-
halter einsetzen.
Bei der Montage ist ein Drehmomentschlüssel zu ver-
wenden. Das aufzubringende Drehmoment beträgt
15 Nm.

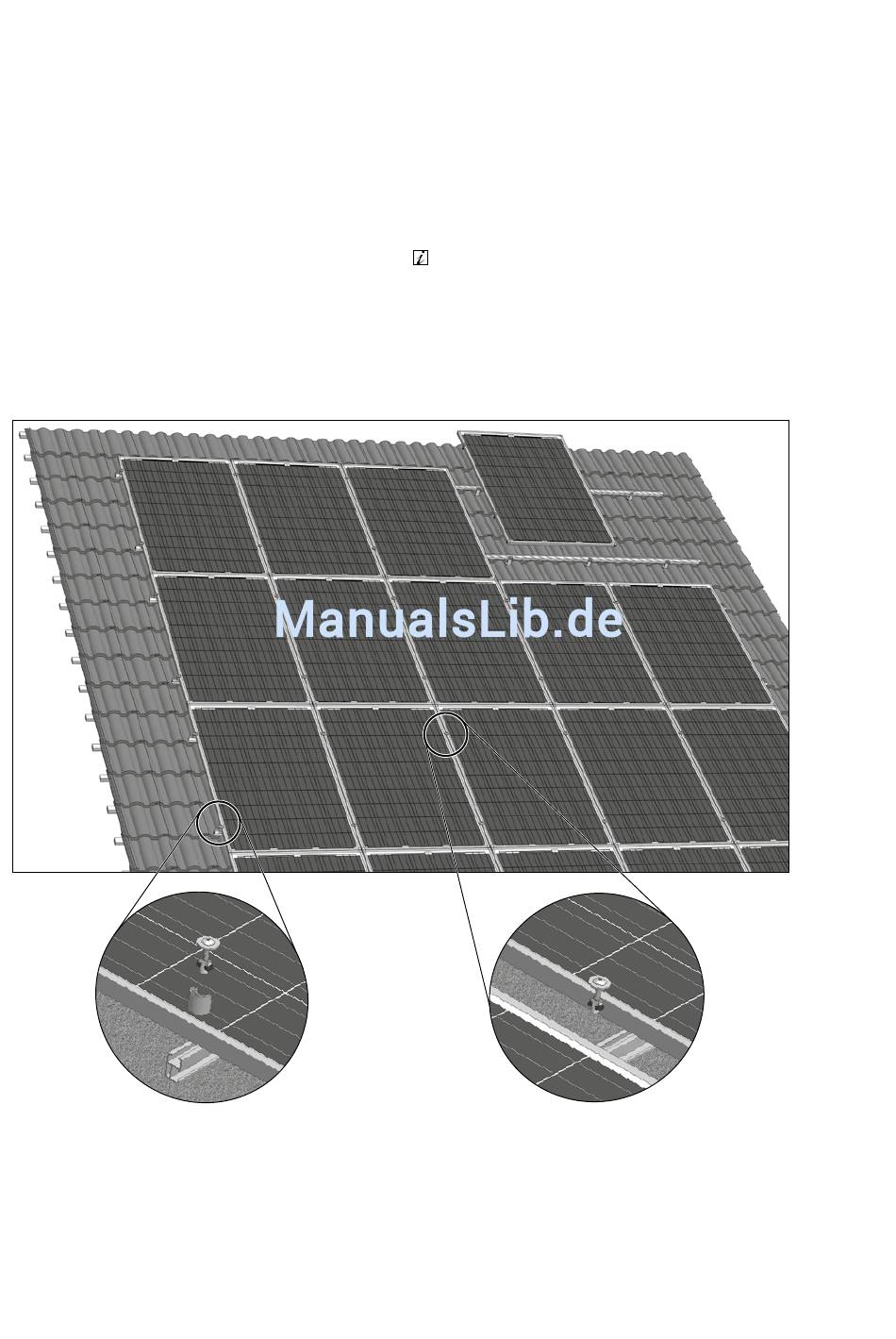

Abb. C 3-1
Abb. C 3-1 Detail 1
f Die den Modulen beiliegende „Benutzerinformati-
on Module" ist zu beachten.
Anzugsdrehmoment M
Antrieb Modulklemmung: T40
Abb. C 3-1 Detail 2
= 15 Nm
A
21
