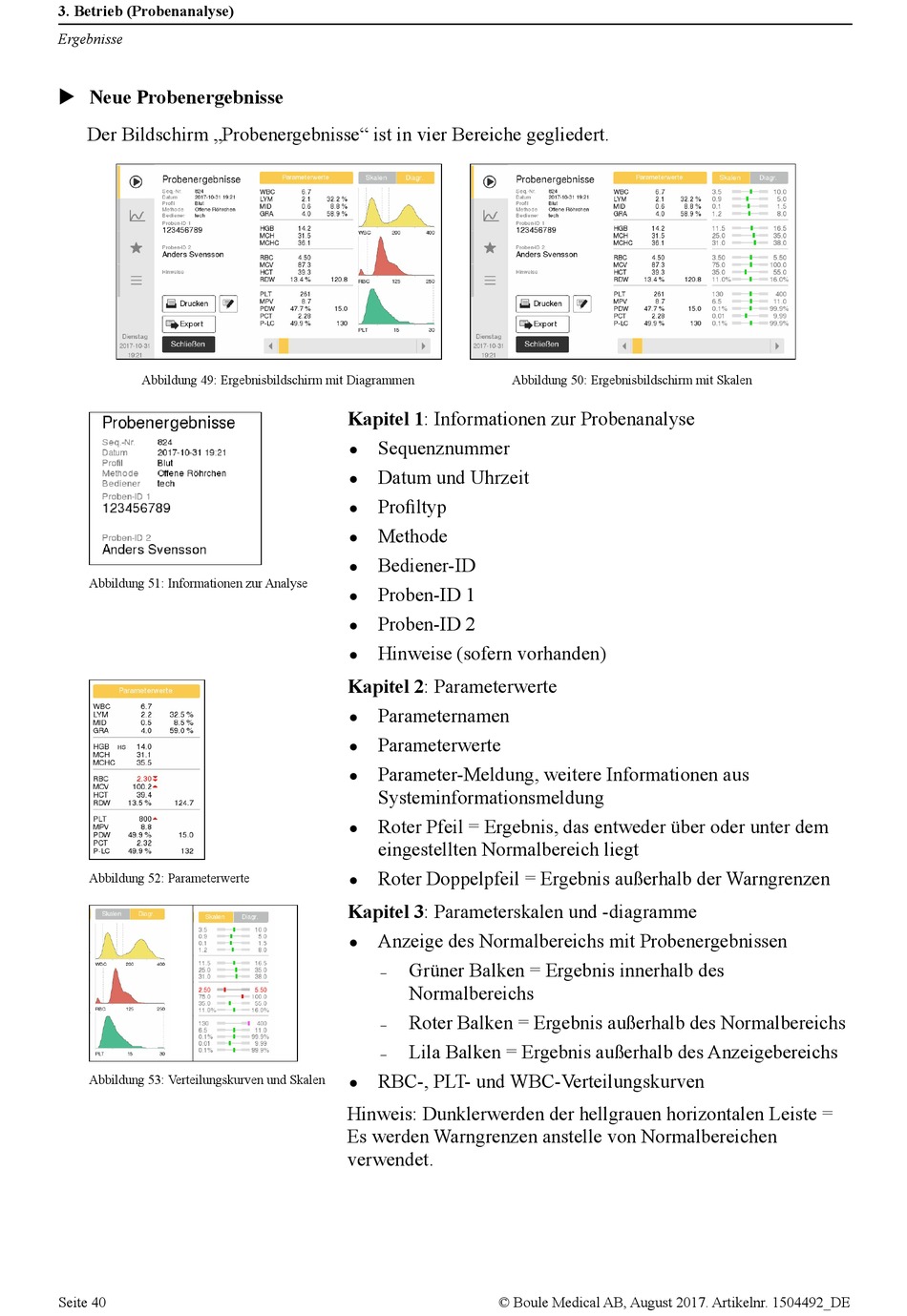

swelab Alfa Plus Basic Benutzerhandbuch Seite 40

3. Betrieb (Probenanalyse)
Ergebnisse
X Neue Probenergebnisse
Der Bildschirm „Probenergebnisse" ist in vier Bereiche gegliedert.
Abbildung 49: Ergebnisbildschirm mit Diagrammen
Abbildung 51: Informationen zur Analyse
Abbildung 52: Parameterwerte
Abbildung 53: Verteilungskurven und Skalen
Seite 40
Abbildung 50: Ergebnisbildschirm mit Skalen
Kapitel 1: Informationen zur Probenanalyse
Sequenznummer
z z
Datum und Uhrzeit
z z
Profiltyp
z z
Methode
z z
Bediener-ID
z z
Proben-ID 1
z z
Proben-ID 2
z z
Hinweise (sofern vorhanden)
z z
Kapitel 2: Parameterwerte
Parameternamen
z z
Parameterwerte
z z
Parameter-Meldung, weitere Informationen aus
z z
System informations meldung
Roter Pfeil = Ergebnis, das entweder über oder unter dem
z z
eingestellten Normalbereich liegt
Roter Doppelpfeil = Ergebnis außerhalb der Warngrenzen
z z
Kapitel 3: Parameterskalen und -diagramme
Anzeige des Normalbereichs mit Probenergebnissen
z z
Grüner Balken = Ergebnis innerhalb des
−
z
Normal bereichs
Roter Balken = Ergebnis außerhalb des Normalbereichs
−
z
Lila Balken = Ergebnis außerhalb des Anzeigebereichs
−
z
RBC-, PLT- und WBC-Verteilungskurven
z z
Hinweis: Dunklerwerden der hellgrauen horizontalen Leiste =
Es werden Warngrenzen anstelle von Normalbereichen
verwendet.
© Boule Medical AB, August 2017. Artikelnr. 1504492_DE
