Siemens Pointek CLS200 Betriebsanleitung Seite 73

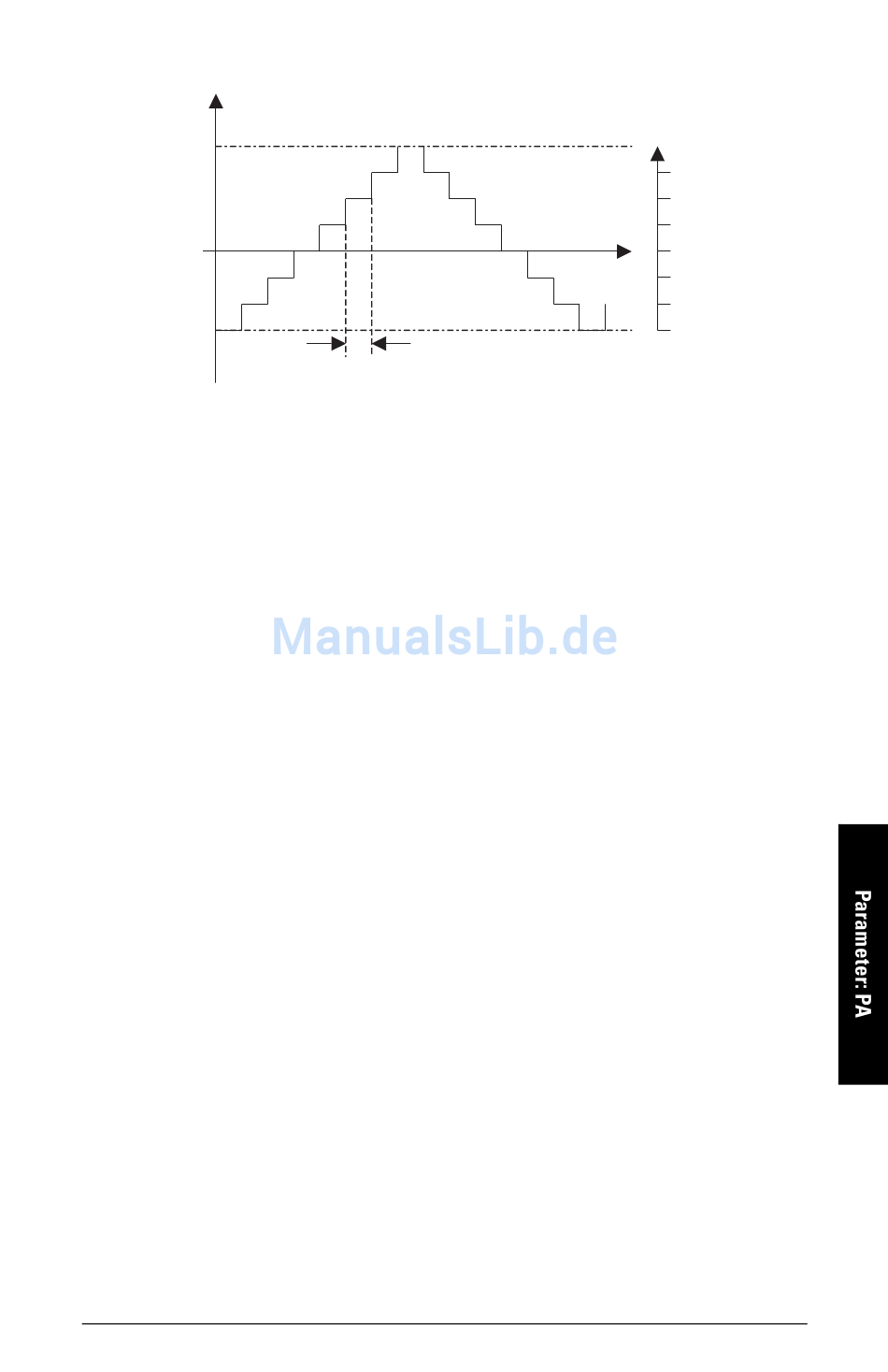

Parametrierbare Funktion
Wert
Ende
Start
Folgende Einstellungen sind durchzuführen:
1. Öffnen Sie das Geräte-Menü Simulation.
2. Wählen Sie das Register Sensorwert.
3. Einstellung von Simulation Sensorwert, gefolgt von den Parametern:
• für den Simulationsmodus Fest geben Sie einen Sensorwert ein
• für den Simulationsmodus Rampe stellen Sie die Rampenparameter ein
4. Übertragen Sie die Einstellungen an das Gerät.
5. In SIMATIC PDM kann das Verhalten des Sensorwertes Diskret, des Eingangs-
(Primär-) Werts und des Ausgangs visualiert werden. (Öffnen Sie das Menü Ansicht
Messwertanzeige und wählen Sie das Register Transducer Block: Digitaler Eingang
Teil l).
6. Für eine Rückkehr in den Normalbetrieb schalten Sie die Simulation Sensorwert aus
und drücken Sie Übertragen.
Simulation der Elektronik-Temperatur
Durch eine Simulation der Elektronik-Temperatur kann die Auswirkung übermäßiger
Temperaturen auf die Messergebnisse getestet werden:
1. Öffnen Sie das Geräte-Menü Simulation.
2. Wählen Sie das Register Elektronik-Temperatur.
3. Einstellung der Simulation Elektronik-Temperatur, gefolgt von den Parametern:
• entweder Eingabe eines festen Wertes für eine feste Elektronik-Temperatur
• oder Einstellung der Stufenparameter für die Elektronik-Temperatur Stufe
4. Übertragen Sie die Einstellungen an das Gerät.
5. Mit SIMATIC PDM kann die Reaktion im Zustand der Messwerte (Eingangs- und
Sekundärvariablen) und der Ausgang visualisiert werden. (Öffnen Sie das Menü
Ansicht Messwertanzeige und wählen Sie das geeignete Register).
6. Für eine Rückkehr in den Normalbetrieb schalten Sie die Simulation Elektronik-
Temperatur aus und drücken Sie Übertragen.
7ML19985JJ31 Pointek CLS200/300 Digital (PROFIBUS PA) – BETRIEBSANLEITUNG
Stufen-
länge
Anzahl der
Stufen
Zeit
Seite 67
