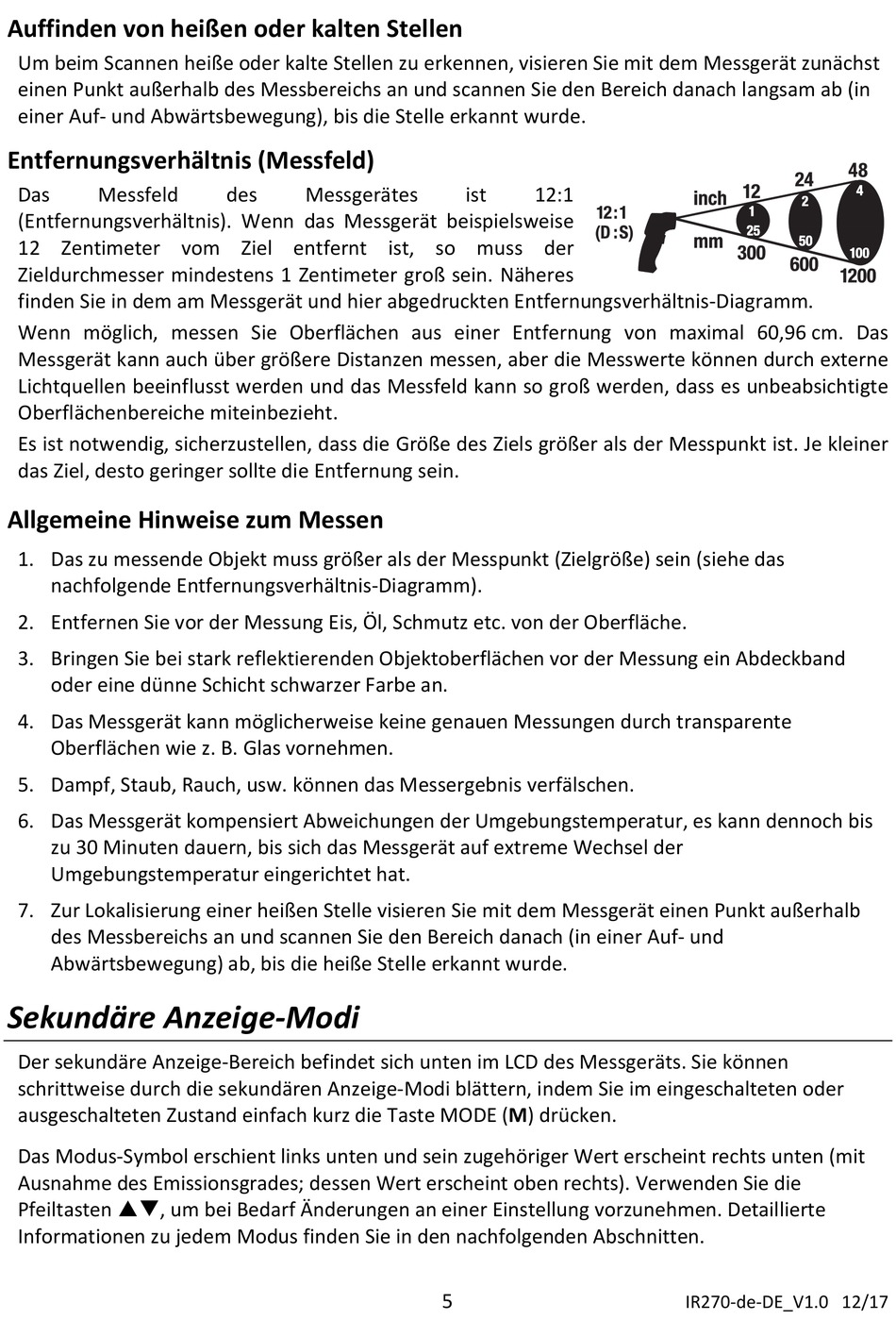

Auffinden von heißen oder kalten Stellen
Um beim Scannen heiße oder kalte Stellen zu erkennen, visieren Sie mit dem Messgerät zunächst
einen Punkt außerhalb des Messbereichs an und scannen Sie den Bereich danach langsam ab (in
einer Auf‐ und Abwärtsbewegung), bis die Stelle erkannt wurde.
Entfernungsverhältnis (Messfeld)
Das
Messfeld
(Entfernungsverhältnis). Wenn das Messgerät beispielsweise
12 Zentimeter vom Ziel entfernt ist, so muss der
Zieldurchmesser mindestens 1 Zentimeter groß sein. Näheres
finden Sie in dem am Messgerät und hier abgedruckten Entfernungsverhältnis‐Diagramm.
Wenn möglich, messen Sie Oberflächen aus einer Entfernung von maximal 60,96 cm. Das
Messgerät kann auch über größere Distanzen messen, aber die Messwerte können durch externe
Lichtquellen beeinflusst werden und das Messfeld kann so groß werden, dass es unbeabsichtigte
Oberflächenbereiche miteinbezieht.
Es ist notwendig, sicherzustellen, dass die Größe des Ziels größer als der Messpunkt ist. Je kleiner
das Ziel, desto geringer sollte die Entfernung sein.
Allgemeine Hinweise zum Messen
1. Das zu messende Objekt muss größer als der Messpunkt (Zielgröße) sein (siehe das
nachfolgende Entfernungsverhältnis‐Diagramm).
2. Entfernen Sie vor der Messung Eis, Öl, Schmutz etc. von der Oberfläche.
3. Bringen Sie bei stark reflektierenden Objektoberflächen vor der Messung ein Abdeckband
oder eine dünne Schicht schwarzer Farbe an.
4. Das Messgerät kann möglicherweise keine genauen Messungen durch transparente
Oberflächen wie z. B. Glas vornehmen.
5. Dampf, Staub, Rauch, usw. können das Messergebnis verfälschen.
6. Das Messgerät kompensiert Abweichungen der Umgebungstemperatur, es kann dennoch bis
zu 30 Minuten dauern, bis sich das Messgerät auf extreme Wechsel der
Umgebungstemperatur eingerichtet hat.
7. Zur Lokalisierung einer heißen Stelle visieren Sie mit dem Messgerät einen Punkt außerhalb
des Messbereichs an und scannen Sie den Bereich danach (in einer Auf‐ und
Abwärtsbewegung) ab, bis die heiße Stelle erkannt wurde.
Sekundäre Anzeige‐Modi
Der sekundäre Anzeige‐Bereich befindet sich unten im LCD des Messgeräts. Sie können
schrittweise durch die sekundären Anzeige‐Modi blättern, indem Sie im eingeschalteten oder
ausgeschalteten Zustand einfach kurz die Taste MODE (M) drücken.
Das Modus‐Symbol erschient links unten und sein zugehöriger Wert erscheint rechts unten (mit
Ausnahme des Emissionsgrades; dessen Wert erscheint oben rechts). Verwenden Sie die
Pfeiltasten , um bei Bedarf Änderungen an einer Einstellung vorzunehmen. Detaillierte
Informationen zu jedem Modus finden Sie in den nachfolgenden Abschnitten.
des
Messgerätes
ist
12:1
5
IR270‐de‐DE_V1.0 12/17
