Temperaturmessung mit Thermoelement (Typ K)
Um einen Stromschlag oder Verletzungen zu vermeiden, schließen Sie keinen externen
Messfühler an stromführende Stromkreise an.
1. Stecken Sie den Typ K Thermoelementsensor in die Subminiatur‐Eingangsbuchsen, die sich
unter dem Gerät befinden (Eine Steckerklinge ist breiter als die andere).
2. Drücken Sie den Auslöser, um das Gerät einzuschalten. Halten Sie den Auslöser, damit das
Gerät eingeschaltet bleibt.
3. Verwenden Sie die Pfeiltasten um den K‐Modus (Thermoelement) auszuwählen.
4. Halten Sie das Thermoelement in die Luft oder berühren Sie die Oberfläche eines Objekts mit
der Spitze des Thermoelements. Der Messwert der Thermoelementtemperatur wird
angezeigt.
5. Wenn fertig, lassen Sie den Auslöser los; das Symbol H erscheint und der Messwert der
Thermoelementtemperatur wird für 10 Sekunden im Display angezeigt.
Indikator Überschreitung des Messbereichs (OL und ‐OL)
Sollte die Temperaturmessung 600°C (1112°F) überschreiten, zeigt das Thermometer OL anstatt
eines Temperaturwertes im Display an. Sollte die Temperaturmessung unter ‐50°C (‐58°F) liegen,
zeigt das Thermometer ‐OL anstatt eines Temperaturwerts im Display an.

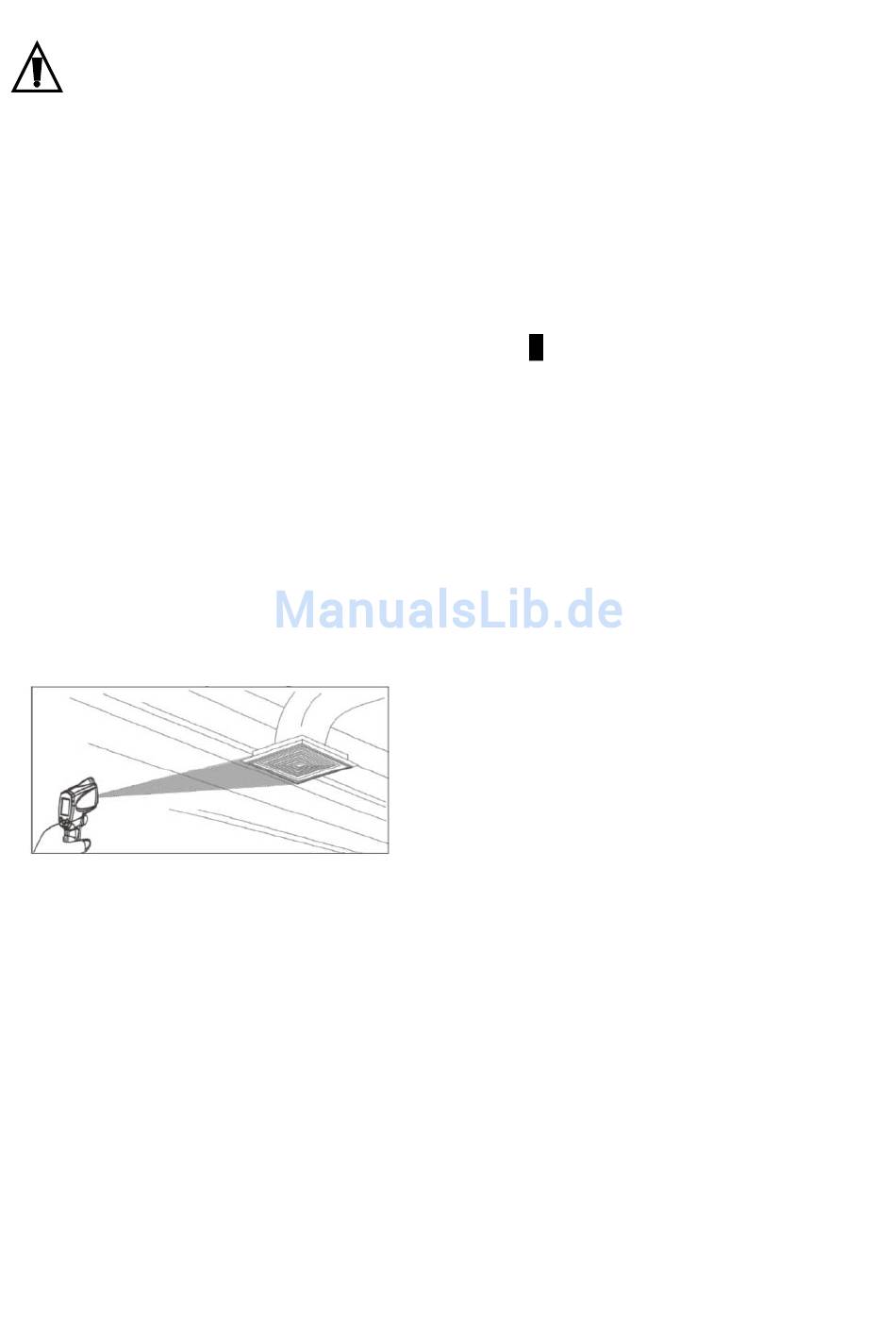

Lokalisierung heißer und kalter Stellen
Um eine heiße oder kalte Stelle zu lokalisieren, zielen Sie das Thermometer in einem Bereich
über dem Objekt und scannen Sie die gesamte Region mit einer langsamen Auf‐ und
Abbewegung. Zielen Sie den Laserpointer circa 1.3 cm (0.5 in) unter den Prüfpunkt.
Entfernung‐/Messfleck Verhältnis (Blickfeld)
Das Blickfeld des Messgeräts beträgt 12:1. Wenn das Messgerät beispielsweise 60 cm (24 in)
vom Messobjekt entfernt ist, muss der Durchmesser des Messobjekts mindestens 5 cm
betragen. Andere Entfernungen sind in der unteren Abbildung angezeigt.
Beachten Sie, dass Messungen normalerweise mit einer Entfernung von weniger als 60 cm vom
Messobjekt durchgeführt werden sollten. Das Messgerät kann auch Messungen aus größerer
Entfernung durchführen. Diese Messungen könnten durch externe Lichtquellen beeinflusst
werden. Bei größeren Messflecken muss beachtet werden, dass das Thermometer eventuell
Oberflächen erfasst, welche nicht gemessen werden sollten.
